可调节式3D打印氧气阀分离结构

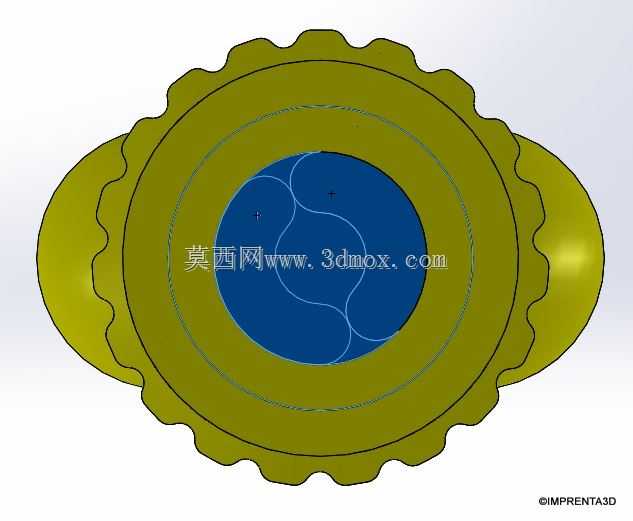

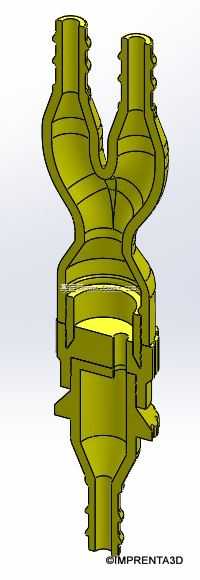

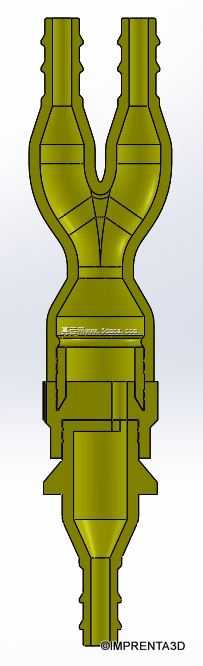

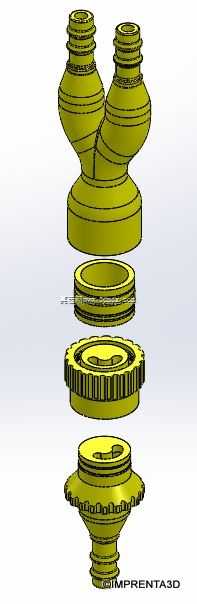

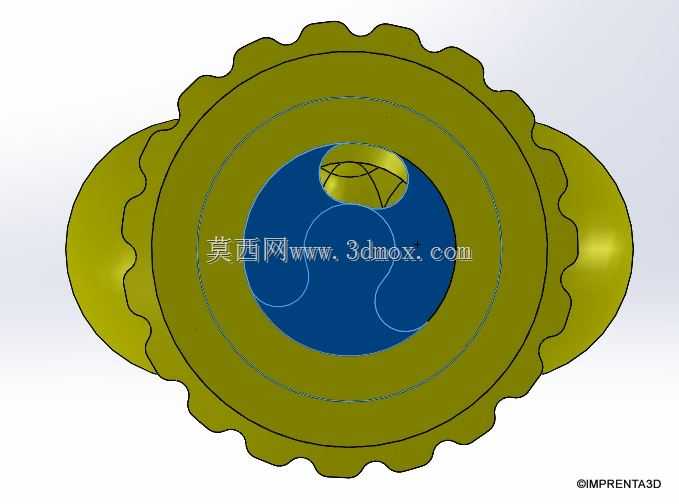

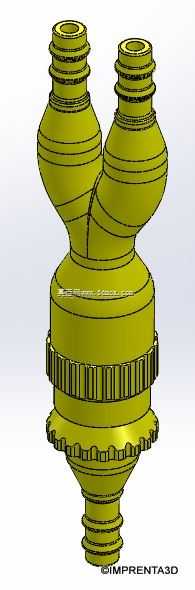

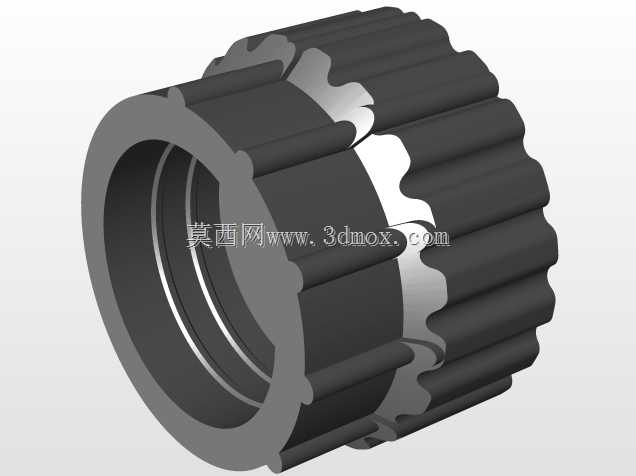

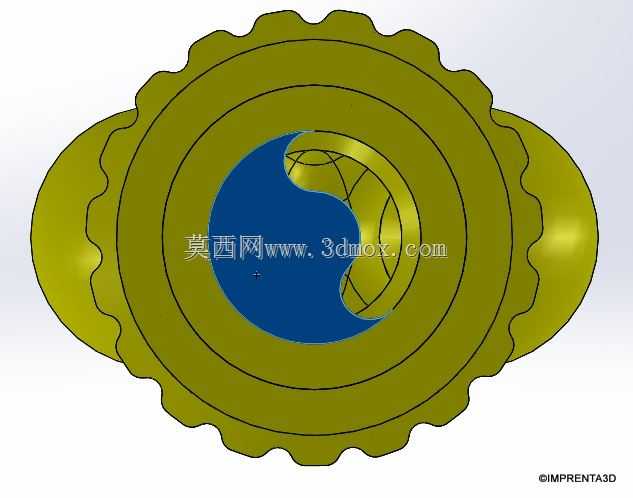

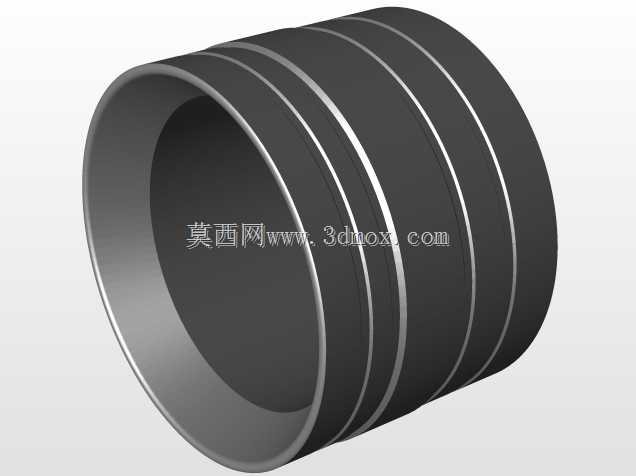

在小型制氧设备、便携式呼吸供氧装置、实验室气路分配系统的气路管控环节，这类可调节氧气分离阀结构，主要承担氧气通路通断、流量分级调控、气路分支隔离的核心作用，区别于传统金属切削加工的阀类零件，该结构采用分体组合式设计，整体为扁平类椭圆构型，外缘做波浪形防滑轮廓处理，既方便手动拧转调节，也能在安装时嵌入对应卡槽避免径向窜动。从结构设计逻辑来看，整个构件分为四个独立印刷成型的部分，中间的调节芯体可相对于外层固定部分做周向旋转，通过旋转改变芯体与外层阀体上通气孔的重合面积，就能精准调整氧气的通过截面，实现不同档位的流量控制，无需额外加装调节手柄，依靠阀体自身的轮廓就能完成手动调节操作，大幅简化了小型供氧设备的阀组装配流程。考虑到3D打印的工艺特性，整个结构设计时做了无支撑优化，所有成型面的倾斜角度均满足FDM工艺的自支撑角度要求，打印时无需添加额外支撑结构，既减少了打印后处理的工作量，也避免了支撑拆除过程中对通气道内壁的损伤，保证气路内壁的光滑度，降低氧气输送过程中的压损。安装边界方面，该阀件整体为薄型扁平结构，两侧延伸的定位凸耳可直接嵌入设备壳体的预留安装槽内，不需要额外设计复杂的固定支架，轴向安装尺寸紧凑，非常适合在便携式制氧设备、头戴式呼吸供氧装置这类安装空间受限的场景中使用，不会占用过多的设备内部空间。功能实现上，旋转调节的档位感通过多层环形凸台的配合实现，不同层的环形结构在旋转到对应位置时会形成卡位反馈，让使用者无需观察刻度就能感知流量档位的切换，在户外应急供氧、家用小型制氧机等场景下，即使视线受阻也能完成流量调节操作。气路分离的功能通过芯体内部的导流槽实现，可将单路输入的氧气根据需求分配到不同的输出支路，满足多通路供氧的使用需求，比如同时适配鼻吸管和面罩供氧的通路切换，无需额外加装分路接头，减少了气路的连接节点，降低了氧气泄漏的风险。结构的密封依靠各印刷部件之间的紧密贴合实现，打印时控制层厚在0.25mm以内，保证配合面的平面度，装配后无需额外加装密封垫圈就能满足低压氧气通路的密封要求，进一步减少了零件数量，降低整体装配成本和后续维护的更换难度。
