便携式电气连接组件外观结构设计

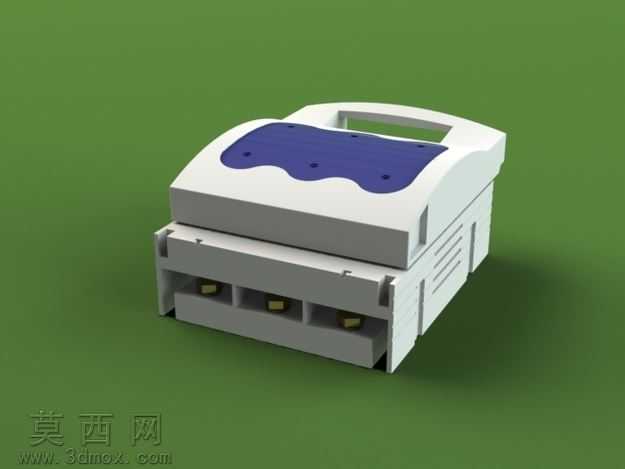

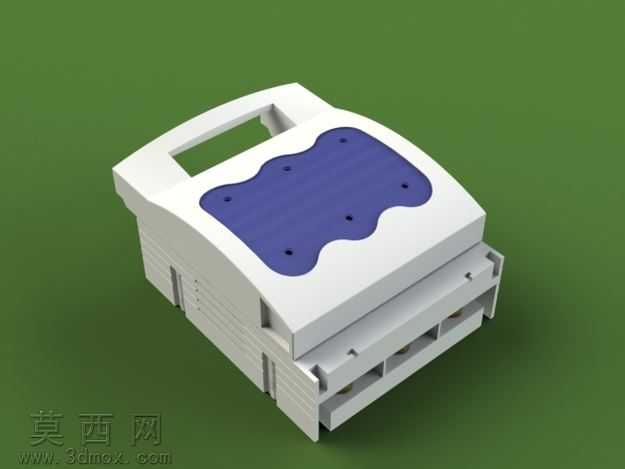

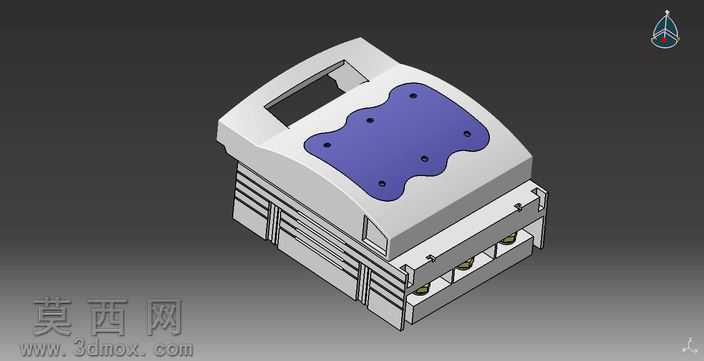

本作品为便携式电气连接组件的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体外轮廓的草绘布局，确定手持区域的弧形提手尺寸、主体壳体的长宽高比例，再拆分上下壳体、内部插接腔、顶部功能面板等独立子零件，逐一完成各零件的特征建模。建模过程中对壳体的卡扣配合结构做了精准的参数化定义，上下壳体的止口错位量、卡扣的卡接行程均按照常规塑料件装配公差设置，保证后续实物装配的可行性。顶部功能面板采用波浪形曲面造型，既区别于常规方正电气组件的刻板外观，也能在握持时增加手指与面板的贴合度，面板上的安装孔位按照均匀受力原则排布，避免安装后出现应力集中导致面板变形。主体侧面设计有多层散热格栅结构，在不破坏壳体整体强度的前提下，增加组件工作时的空气流通面积，降低内部元件的工作温度。前端插接腔做了分层导向设计，不同规格的接插件对应独立的导向槽，避免插接时出现错插、反插的问题，插接腔边缘做了圆角过渡处理，减少接插件插拔时的磨损。材质渲染阶段，主体壳体选用哑光白色工程塑料材质，调整材质的粗糙度参数模拟ABS塑料的细腻磨砂质感，顶部功能面板选用深蓝色哑光塑料材质，与白色壳体形成清晰的视觉区分，方便用户快速识别功能操作区域；提手内侧做了细微的纹理凹凸处理，渲染时添加轻微的凹凸贴图模拟防滑纹理效果，提升手持时的摩擦力。场景渲染采用纯色绿色背景，搭配柔和的三点布光，主光从侧上方照射凸显壳体的曲面转折关系，辅光补亮暗部区域避免阴影过重，轮廓光勾勒组件的边缘轮廓，让整体造型的立体感更加突出。整体设计兼顾了便携使用的人机需求、电气组件的功能实用性与外观的辨识度，各结构特征均考虑了实际开模生产的工艺可行性，没有出现无法脱模的倒扣结构，壁厚保持均匀一致，避免注塑生产时出现缩痕、翘曲等缺陷。
