桌面式室内空气监测传感装置结构设计

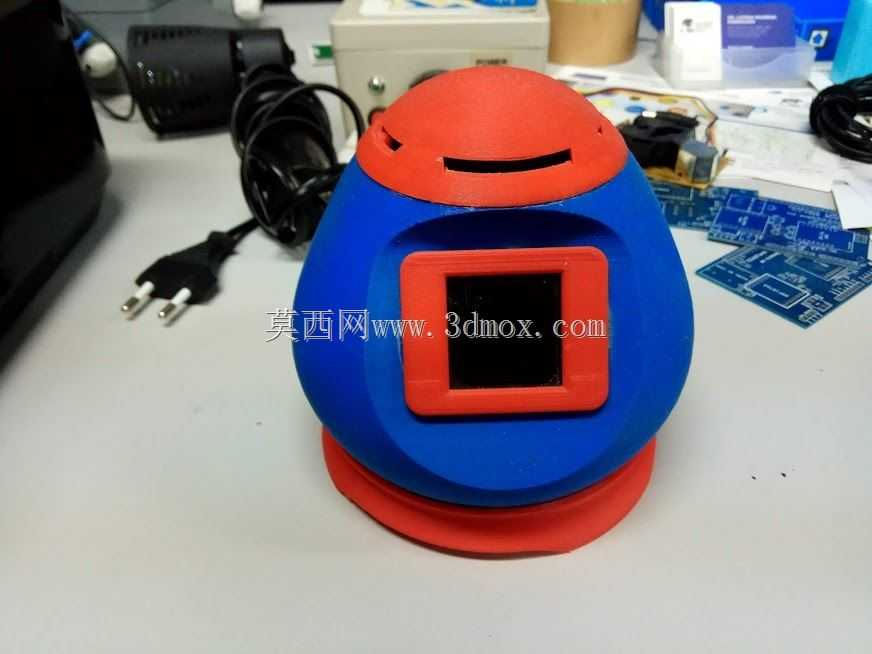

这款台式空气监测装置的结构设计，核心围绕民用室内空气检测场景的实际使用需求展开，区别于工业级壁挂或管道式传感设备，其放置场景覆盖家庭客厅、卧室、办公工位、小型商业门店等桌面区域，无需复杂安装工序，直接平稳放置于水平台面即可投入使用，适配日常民用环境下的空气质量实时监测需求。

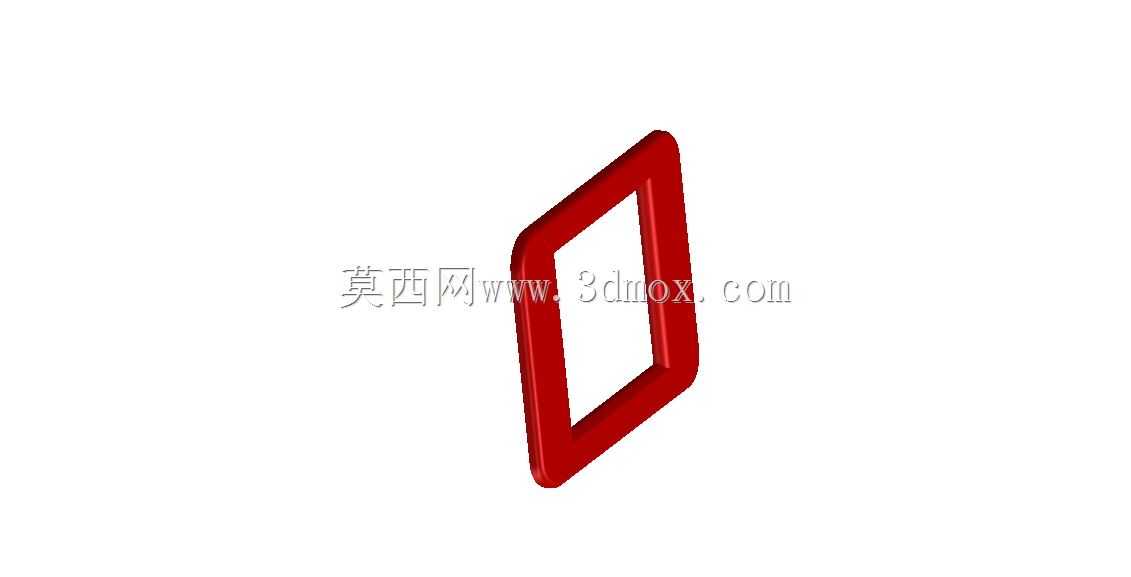

从功能实现的结构逻辑来看，整机内部预留了多组传感器板的安装位，可同时搭载温湿度、PM2.5、VOC、二氧化碳等多类检测元件，结构设计上特意在底座与上盖的衔接区域设置了环绕式进风通道，空气可从装置下部顺着内部导流结构自然流经各传感器检测面，无需额外增设大功率引流结构，仅靠低功耗微型风扇即可实现稳定的气路循环，既降低了整机运行噪音，也能保证检测数据的实时性与准确性。装置上部预留的翻转式屏幕安装位，可根据使用者的坐姿高度调整屏幕倾斜角度，无需挪动整机即可清晰查看实时检测数据，屏幕周边的结构做了限位处理，翻转角度控制在0到60度区间，避免过度翻转导致内部排线拉扯损坏。

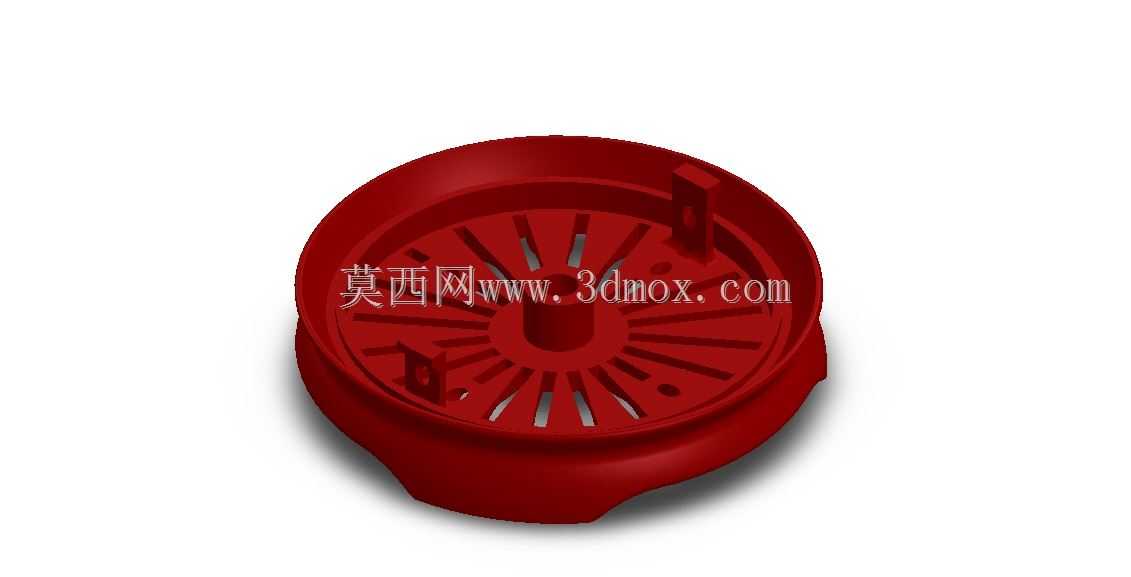

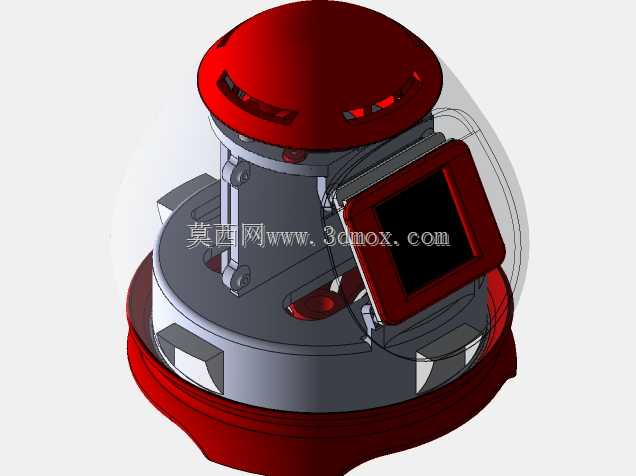

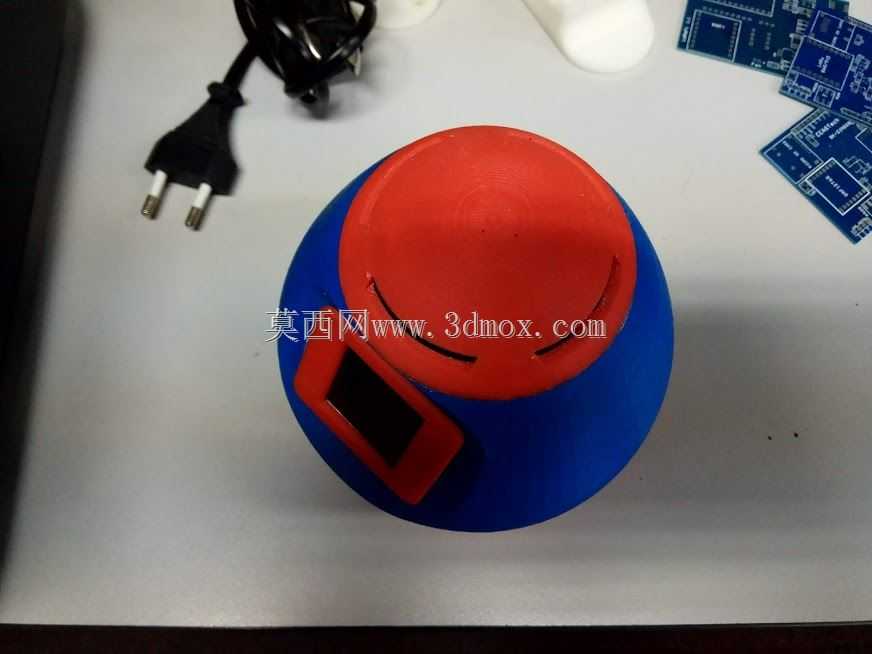

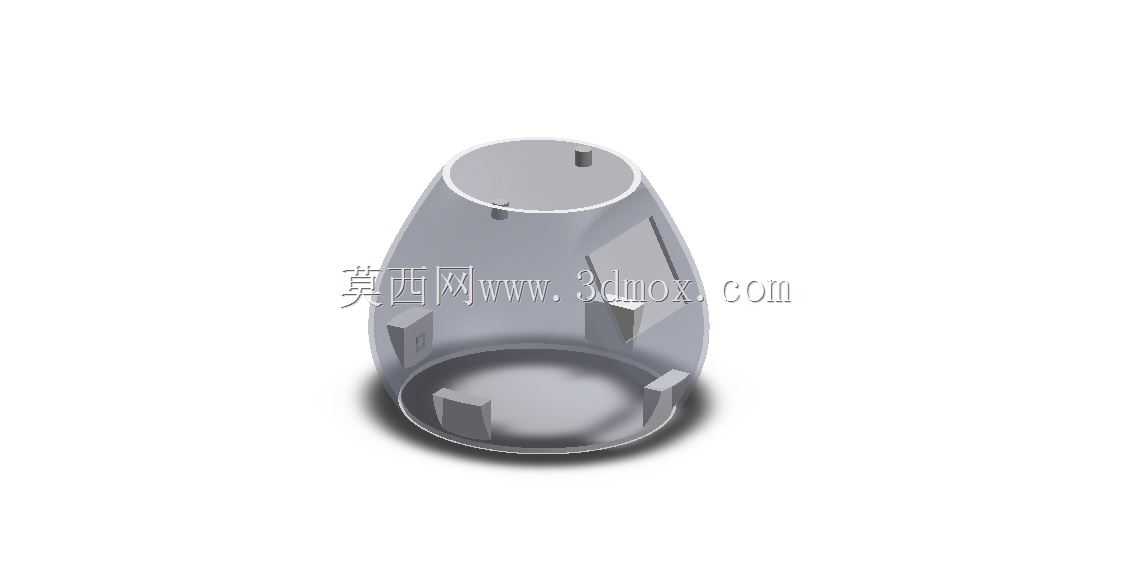

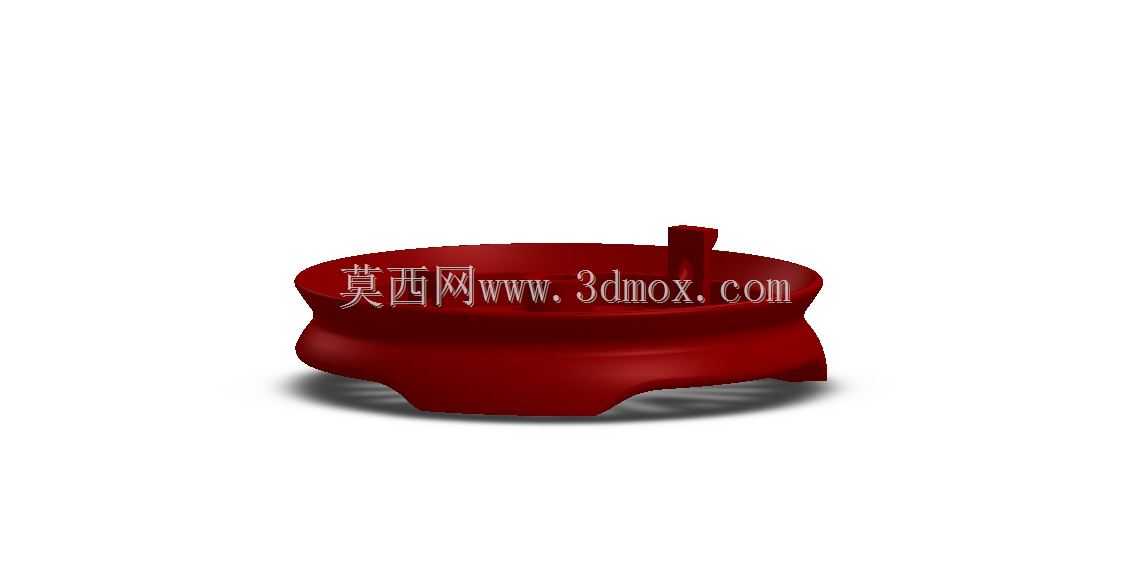

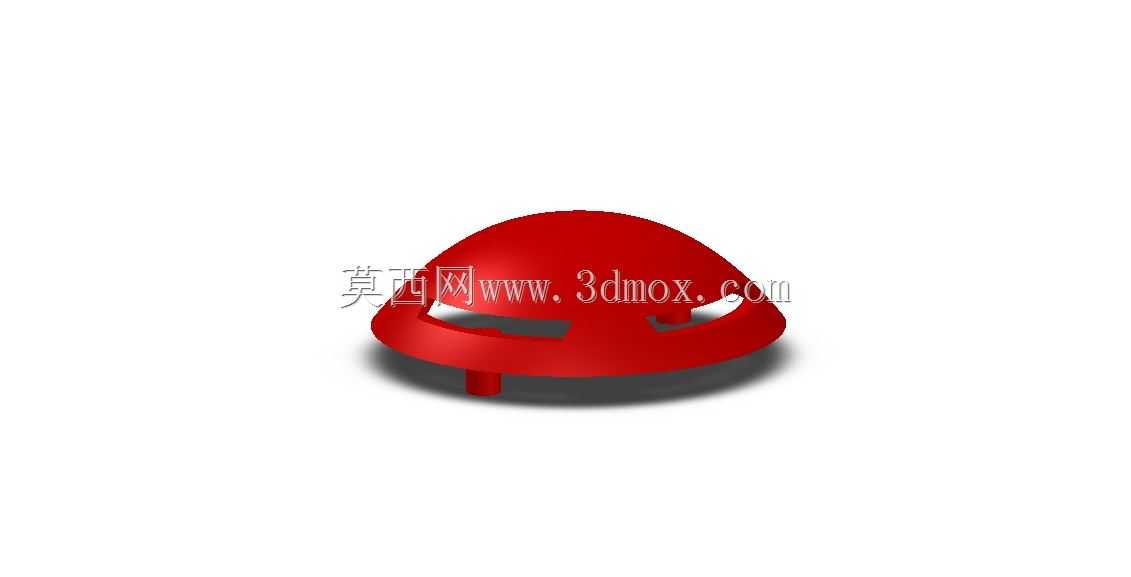

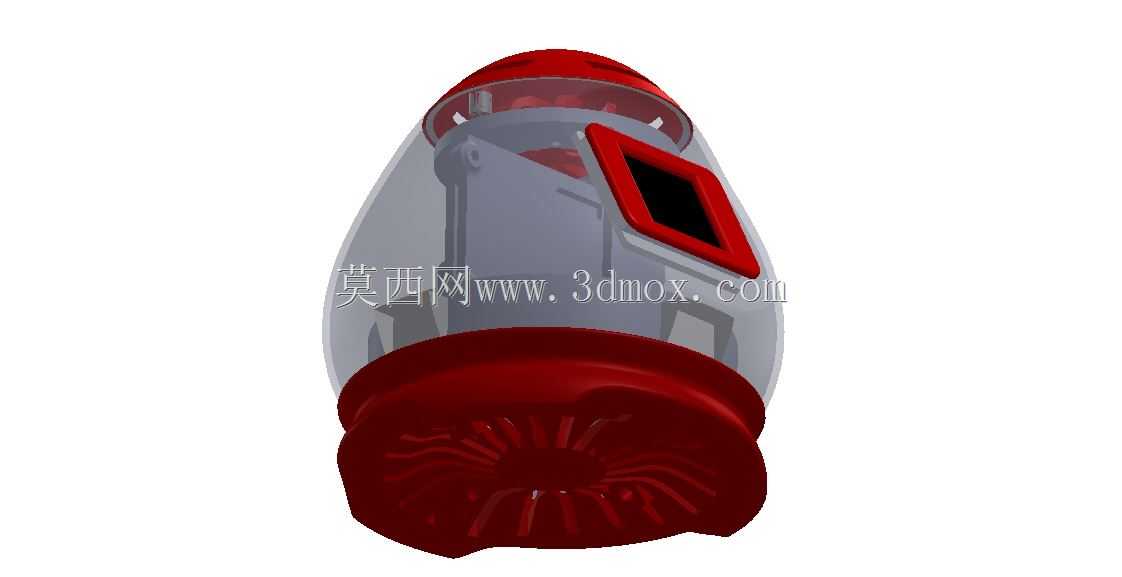

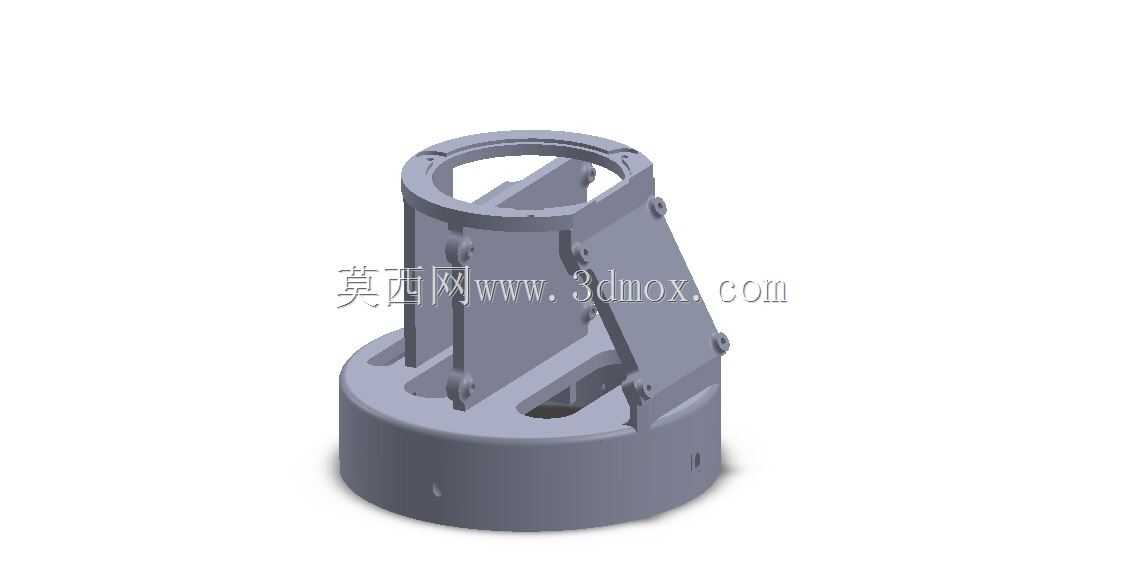

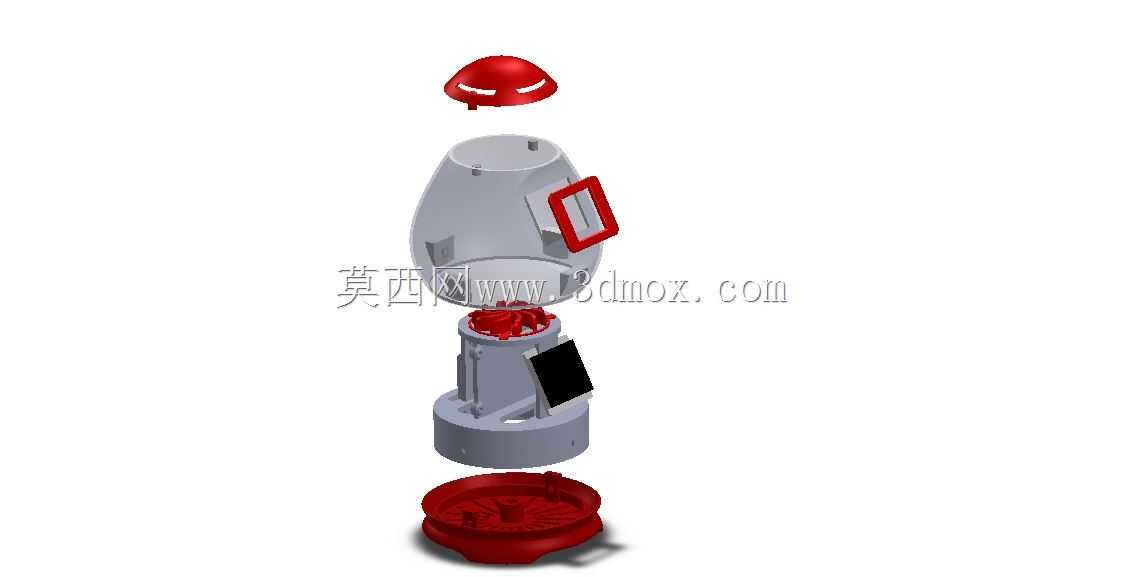

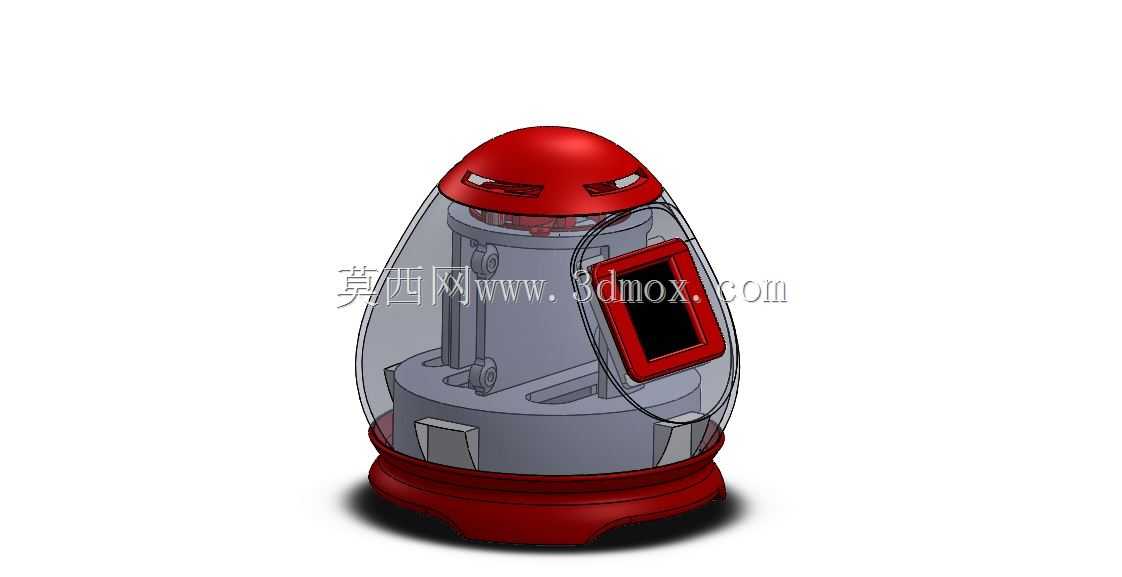

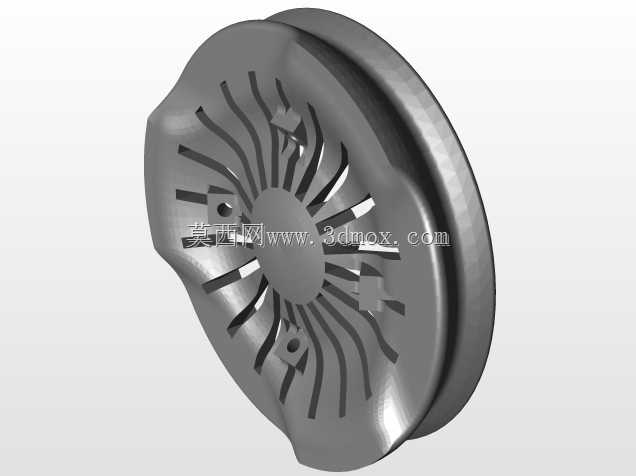

外形设计上采用圆润的类飞碟式轮廓，上下边缘均做了大圆角过渡处理，没有尖锐凸起结构，避免日常使用过程中磕碰划伤，整机底座直径控制在160mm左右，整体高度不超过120mm，放置在桌面不会占用过多办公空间，底部预留了四个防滑胶垫的安装槽，可粘贴硅胶防滑垫，避免桌面轻微剐蹭时装置滑落。内部结构采用分层式布局，最下层为电源与驱动电路板安装区，中间层为传感器与风扇安装区，上层为屏幕与按键控制区，各层之间通过卡扣与短螺丝固定，拆装维护时无需完全拆解整机，仅需拆开对应层的固定件即可更换故障元件，大幅降低后期维护难度。上盖区域预留了状态指示灯的透光槽，可通过不同颜色的灯光直观反馈当前空气质量等级，无需凑近查看屏幕数值即可快速知晓室内空气状态。气路结构设计时特意做了防尘阻隔结构，在进风通道入口处设置了可更换的初效滤棉卡槽，可阻挡室内浮尘、毛发等杂物进入装置内部附着在传感器元件表面，延长传感器的校准周期与使用寿命，滤棉更换无需工具，抠开底座侧边的滤棉盖即可直接替换，操作门槛极低。
