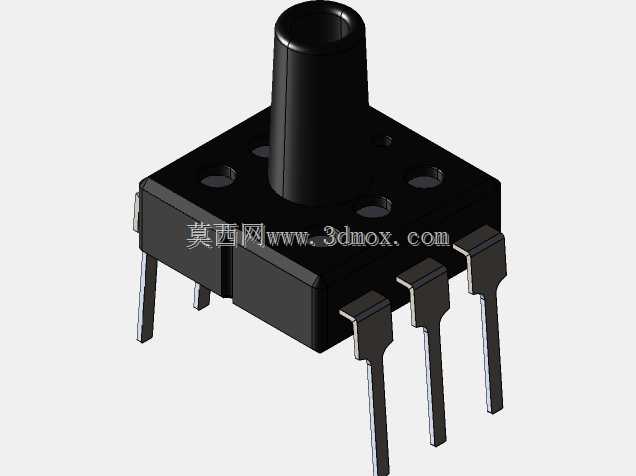

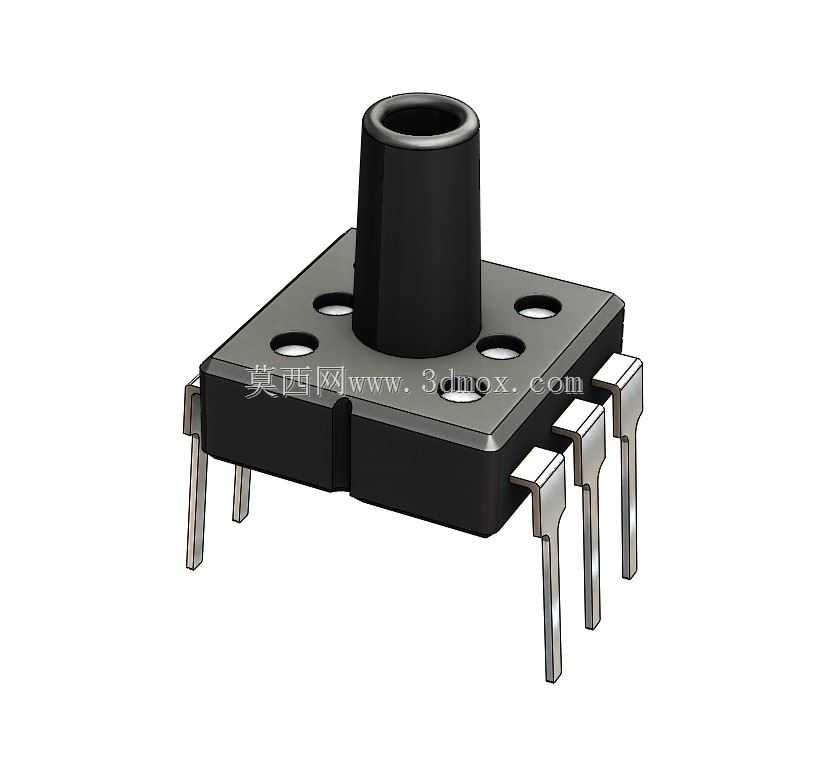

直插式MEMS压力传感元件三维结构

这款直插封装的压力传感元件，核心采用MEMS压阻式感应结构，顶部凸起的气嘴为正压取气接口，可直接对接内径匹配的硅胶气路软管，无需额外转接头即可完成气路密封连接，在民用消费电子、小型医疗设备、工业气动检测场景中应用广泛，常见于电子血压计的气路压力采集、小型真空泵的输出压力监测、智能家居新风系统的风压检测环节，也可适配小型气动执行机构的到位压力反馈场景。从结构设计来看，元件采用方形塑封基座，基座四角预留圆形安装定位孔，可通过M2规格螺丝直接固定在PCB板或设备内部的安装支架上，定位孔与中心气嘴的同轴度公差控制在0.1mm以内，避免安装偏移导致气路对接错位。基座下方引出六根直插式金属引脚，引脚间距符合标准2.54mm直插元件排布规范，既可以直接波峰焊接在对应PCB焊盘上，也能适配通用IC插座进行插拔式安装，方便后期维修更换。气嘴与基座的衔接位置做了加厚过渡处理，可承受反复插拔气管带来的侧向应力，避免气嘴根部断裂导致气路泄漏。感应核心封装在塑封基座内部，与气嘴连通的腔室做了密封处理，可避免灰尘、水汽进入感应区域影响测量精度，常规工作压力区间覆盖0-40kPa，线性度偏差控制在0.7%以内，可满足多数低压气体检测场景的精度要求。建模过程中对引脚的折弯角度做了1:1还原，引脚末端的倒角结构也完整复刻，可直接用于PCB Layout的封装匹配校验，也能用于设备整机装配的干涉检查，提前排查安装时引脚与周边元件的空间冲突问题。基座表面的分型线、气嘴顶端的倒角细节都按照实物开模特征还原，可用于产品外观渲染、装配工艺模拟等场景，在做小型气动设备的整机结构设计时，可直接调用该模型完成气路布局、安装位预留的设计工作，无需重新测绘元件尺寸，能有效缩短前期选型建模的周期。
