10g/h一体式220V臭氧发生装置结构设计

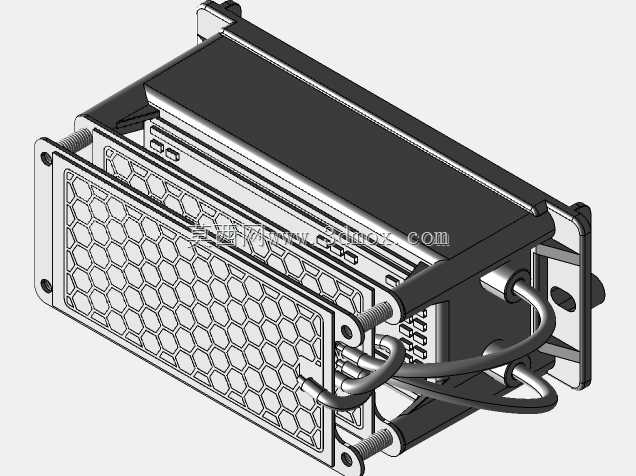

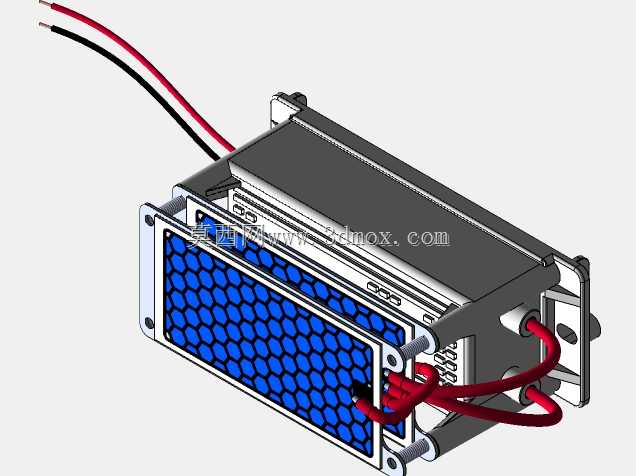

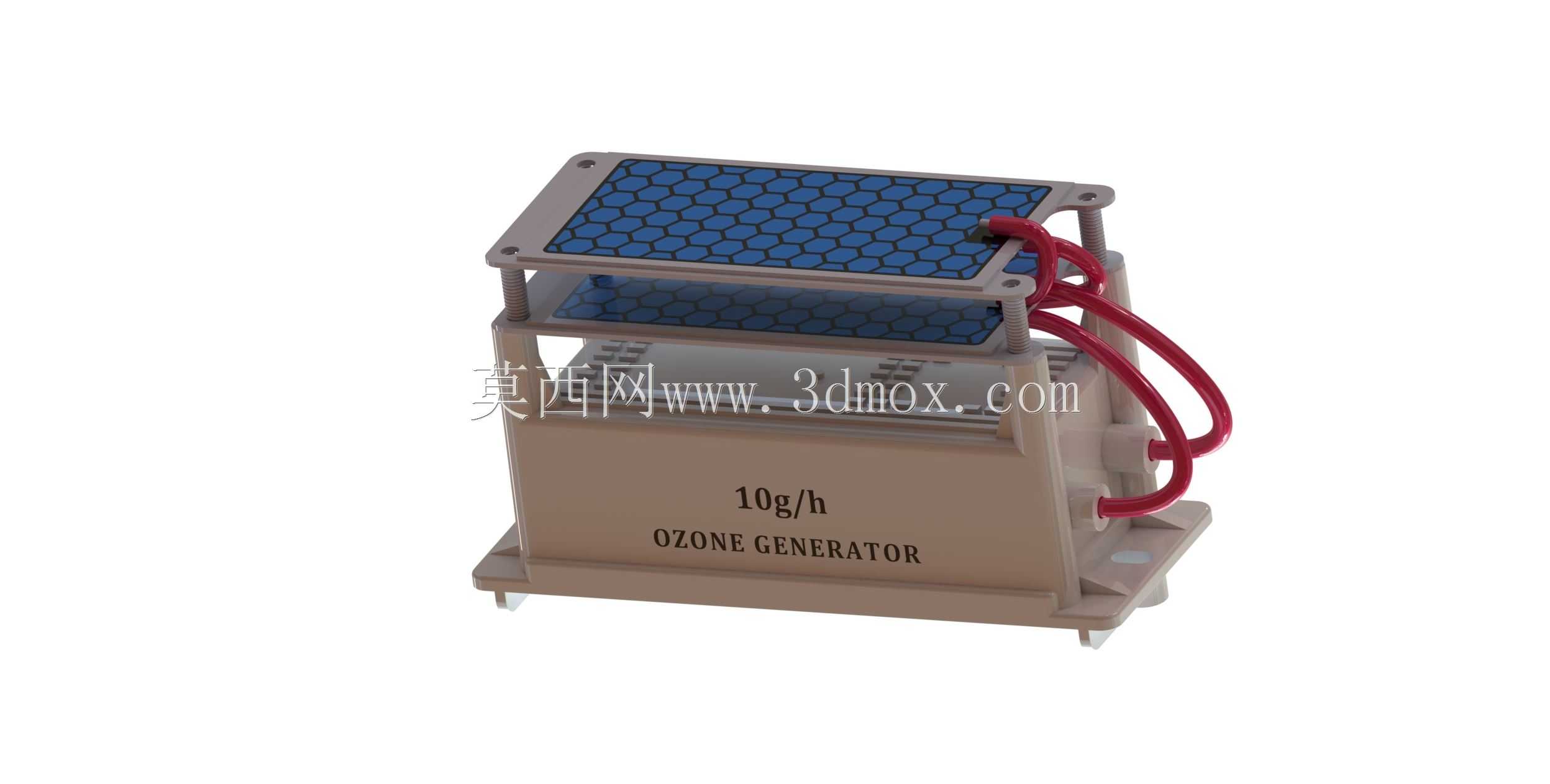

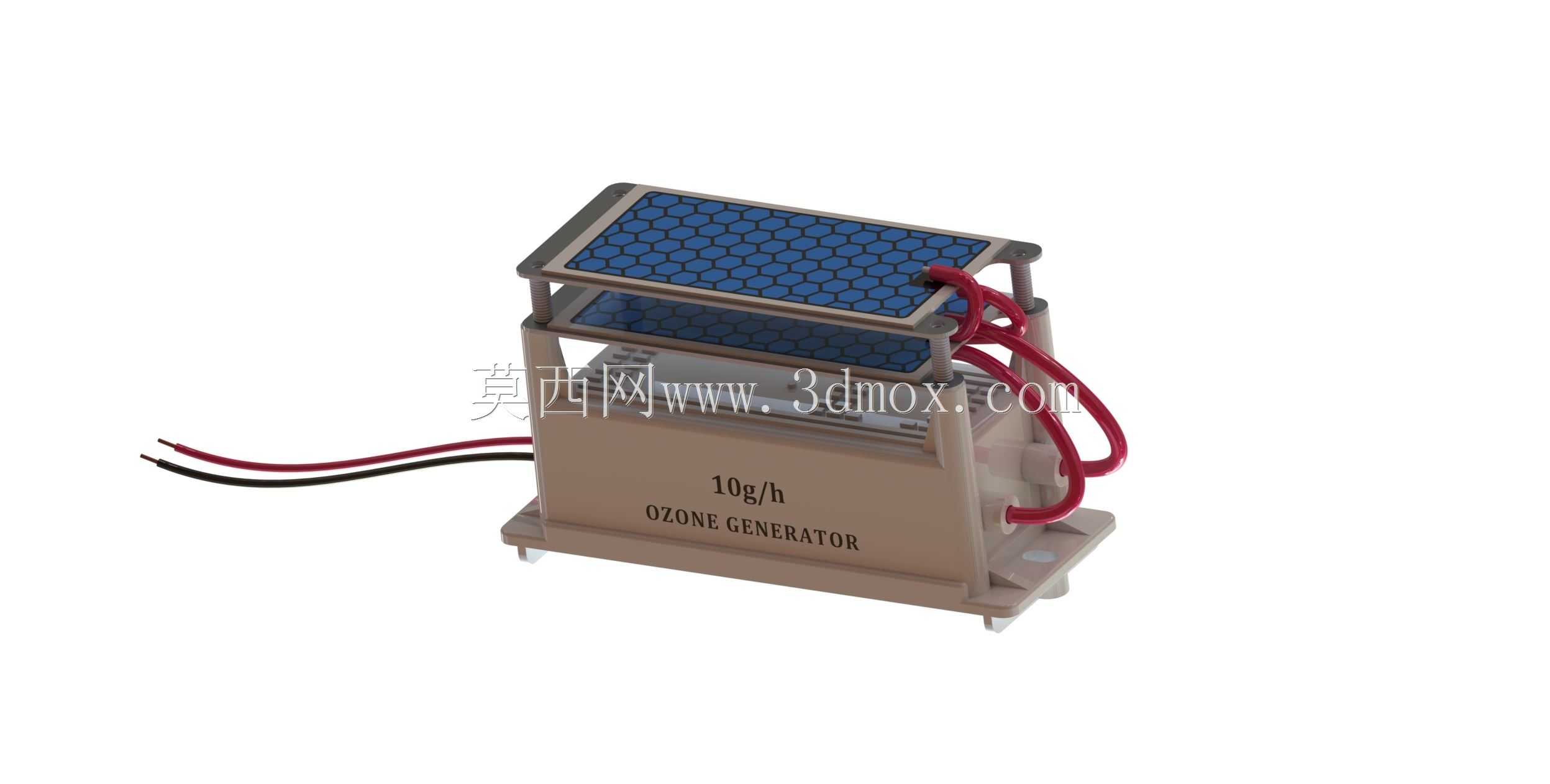

这款臭氧发生模块的设计初衷，是面向小型空间消杀、新风系统集成、小型水处理前置曝气这类对臭氧发生量有明确量化要求的场景，额定发生量为每小时10g臭氧，适配220V工频市电输入，无需额外配置外置升压电源，大幅降低集成端的设计门槛。从结构布局来看，模块采用金属壳体封装，核心的臭氧发生片采用蜂窝状放电结构，蓝色的放电网面正对通风方向，能够让流经模块表面的空气充分接触放电区域，提升臭氧产出效率，避免局部放电不均导致的臭氧浓度波动。壳体两侧预留了带安装孔的固定支耳，支耳上的通孔适配常规M4规格的安装螺丝，安装时可直接固定在设备风道的支架上，不需要额外设计转接结构，支耳与壳体主体采用一体折弯成型，结构强度足以承受常规设备运行时的振动，不会出现长期使用后固定位松动的问题。接线端采用红黑两根高压引出线，红色为高压输出端、黑色为低压回路端，线长预留了足够的接线余量，接线位置做了绝缘护套防护，避免高压端与金属壳体之间出现爬电打火的问题，模块内部的升压电路完全封装在金属壳体内，既可以屏蔽高压电路产生的电磁干扰，避免对周边的电控元件造成信号干扰，也能防止灰尘、凝露直接接触电路部分，提升模块在复杂工况下的运行可靠性。设计过程中充分考虑了风道适配的边界尺寸，模块整体为长方体结构，厚度方向的尺寸控制在紧凑范围内，不会占用过多的风道截面空间，进出风方向与放电面平行，安装时只需要保证气流能够顺畅扫过蜂窝放电面即可，不需要额外设计导流结构。模块的散热依靠流经放电面的气流同步完成，不需要额外加装散热风扇，在常规新风系统、空气消毒机的风速条件下，即可满足长时间连续运行的散热需求，避免核心元件长期高温工作导致的寿命衰减。放电片采用模块化快装结构，后期维护时只需要拆开前端的固定压条即可更换放电片，不需要整体拆解模块壳体，大幅降低后期维护的操作难度。这类模块除了集成在空气消毒设备中，也可以单独作为小型消杀设备的核心部件使用，适配家用空间消毒、果蔬农残降解、小型水箱灭菌等多种场景，结构设计上兼顾了集成便利性、运行可靠性与维护便捷性，没有多余的冗余结构，所有的结构设计都围绕臭氧发生效率提升、安装适配性优化、长期运行稳定性保障这几个核心需求展开。
