微型喷气式航空发动机分体结构设计

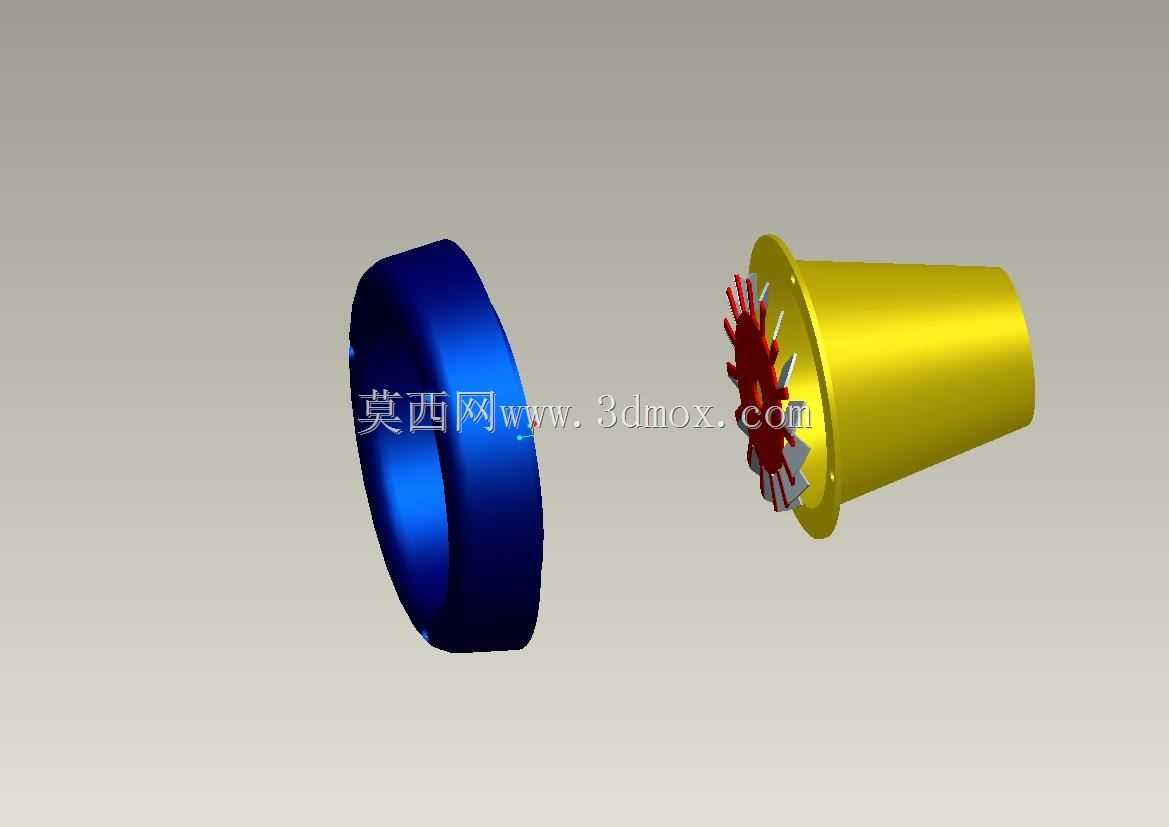

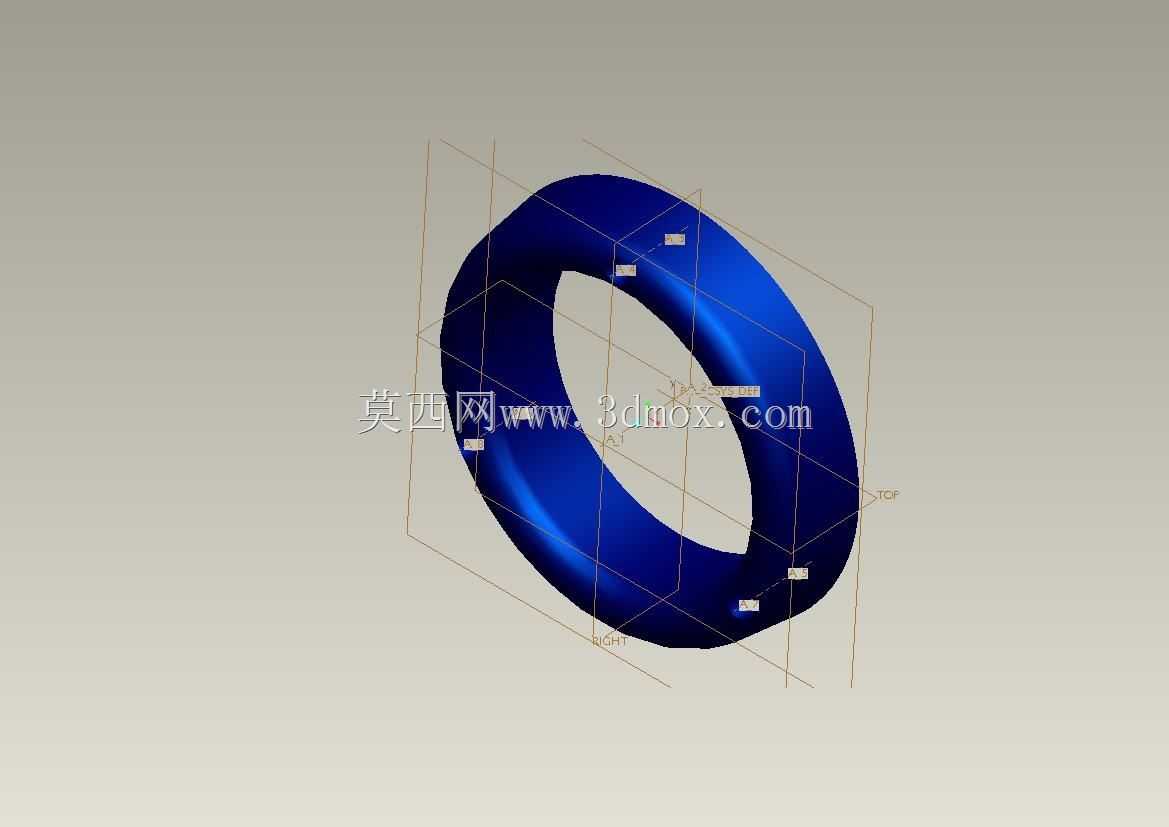

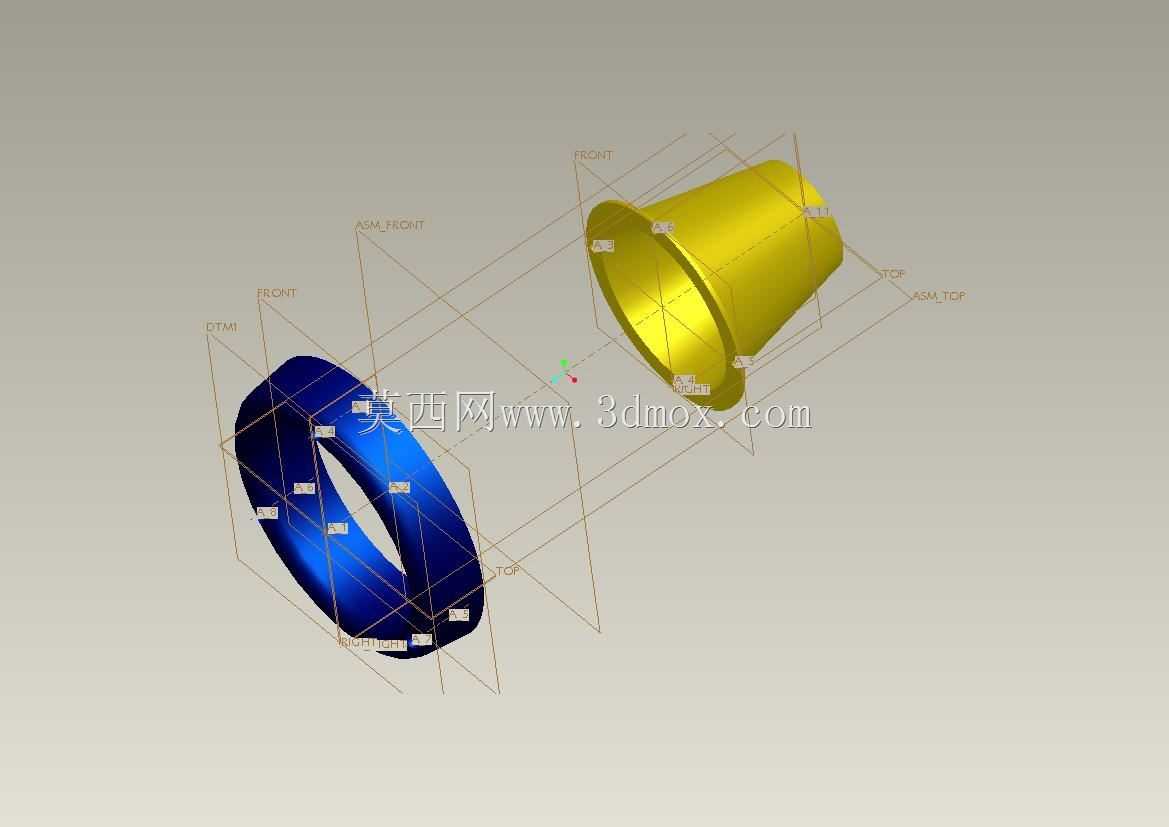

这套微型喷气动力装置的结构设计，核心面向小型航空验证平台、航模动力改装、航空教学实训等场景，区别于大推力商用航发，其整体尺寸控制在适配小型飞行器的安装边界内，可直接嵌入翼身融合的小型无人机、靶机或实验飞行器的动力舱段，无需额外对舱体结构做大规模切削改造。从结构拆分来看，模型完整呈现了进气整流段、压气机叶轮、燃烧室扩压段、尾喷管收敛段的配合关系，各部件的安装止口、定位凸台都做了参数化关联，调整压气机叶片角度时，对应的燃烧室进气口开度会自动匹配修正，避免出现气流干涉的设计问题。实际应用中，这类微型喷气装置的推力输出集中在小流量高转速区间，设计时特意将压气机轮盘的壁厚做了梯度变化，靠近轮毂区域厚度更大，抵消高转速下的离心应力，叶片前缘做了小圆角过渡，降低进气紊流带来的振动损耗。尾喷管采用收敛式构型，内壁面做了光滑过渡处理，减少高温燃气的流动阻力，喷管法兰边的安装孔位采用均布设计，可适配不同角度的安装姿态，满足不同飞行器的推力线调整需求。在安装边界上，整套装置的最大径向尺寸集中在进气整流罩位置，尾喷管段直径逐步收窄，动力舱预留的安装空间只需覆盖最大径向轮廓，同时在压气机段预留散热间隙即可，不需要额外设置复杂的冷却流道，依靠进气气流就能带走壳体表面的部分热量。设计过程中特意将各连接部位的紧固件规格做了统一，整机组装只需要两种规格的内六角螺栓即可完成全部装配，降低现场维护的零件更换难度，压气机叶轮与主轴的配合采用过盈加键连接的方式，既保证高转速下的扭矩传递可靠性，也避免长期运行出现的连接松动问题。燃烧室的喷油嘴安装位做了偏心设计，让燃油雾化后能与压气机送入的空气充分混合，提升燃烧效率，同时火焰筒壁面的冷却孔采用斜向开孔，引导冷却气流在壁面形成气膜，降低高温燃气对筒壁的烧蚀影响，延长部件的连续运行时长。
