北约5.56X45mm配77grAP射弹弹药筒结构

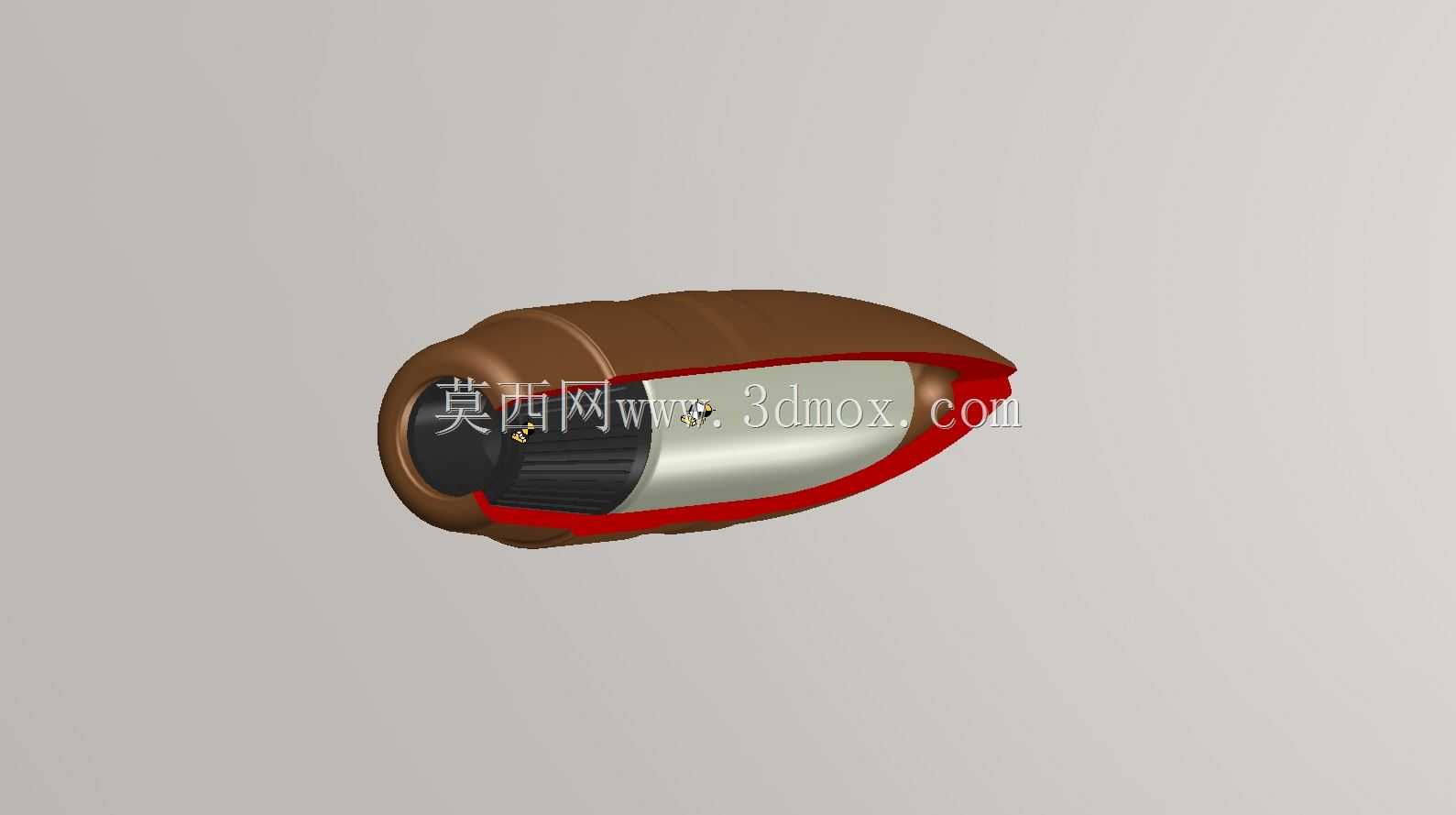

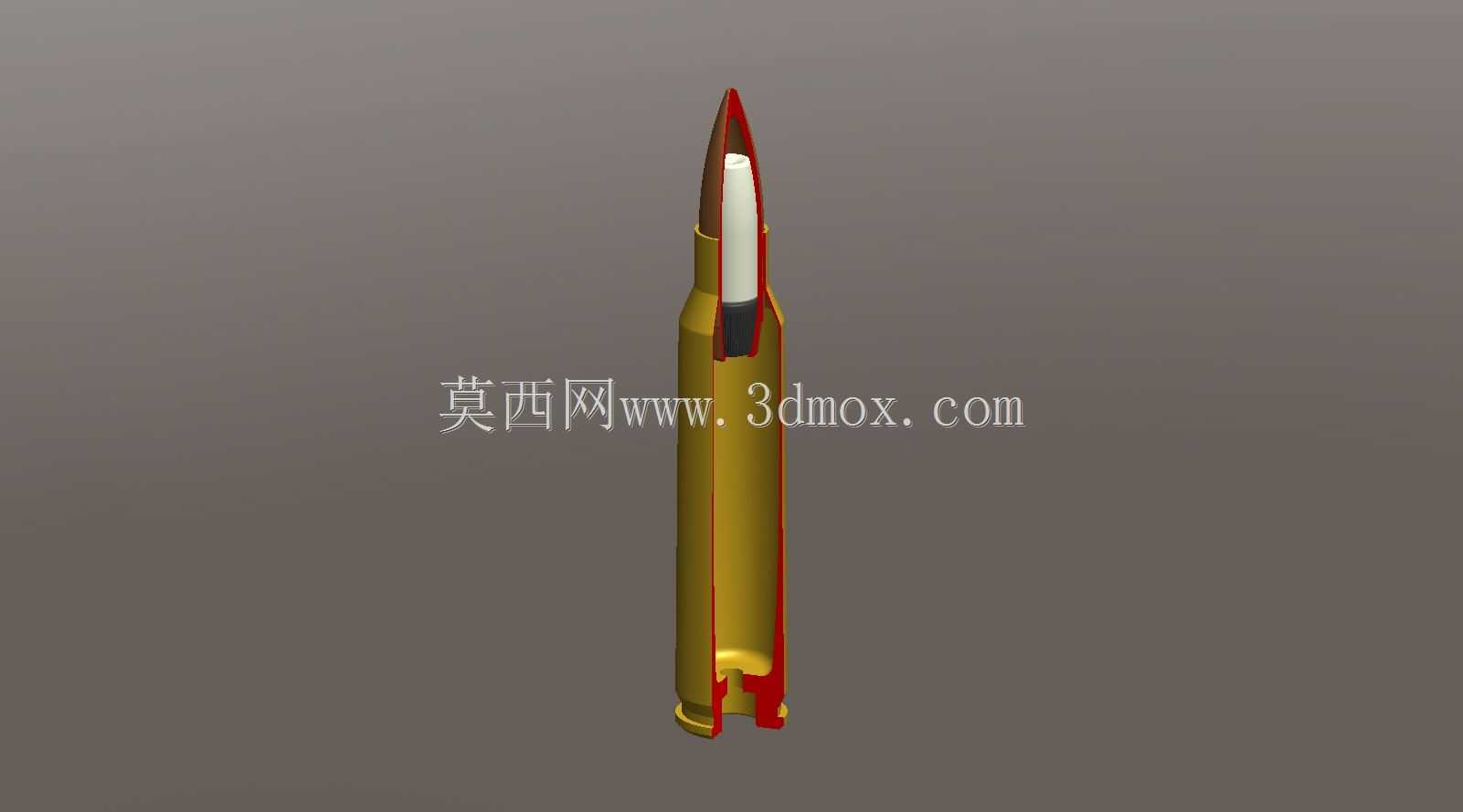

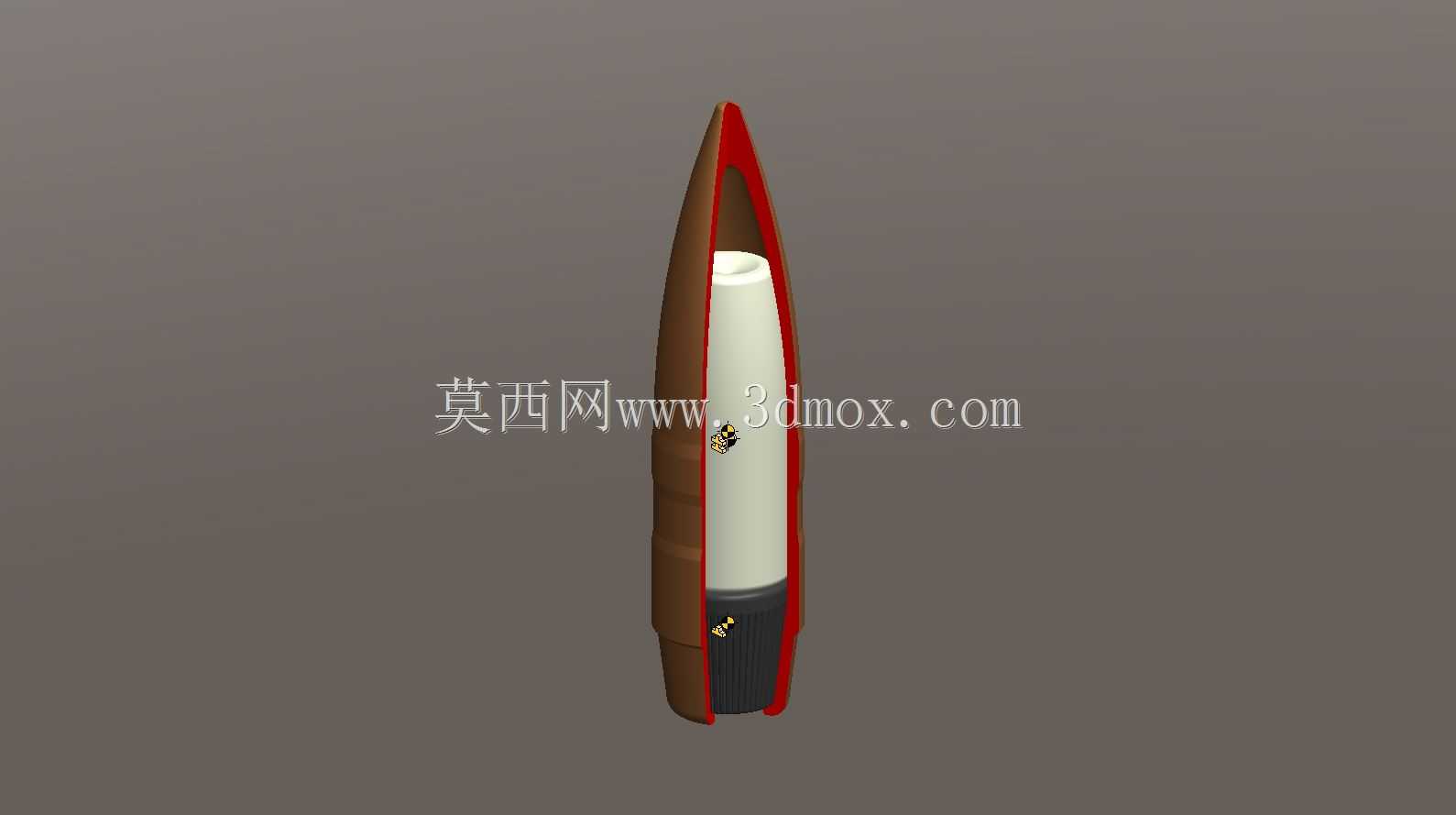

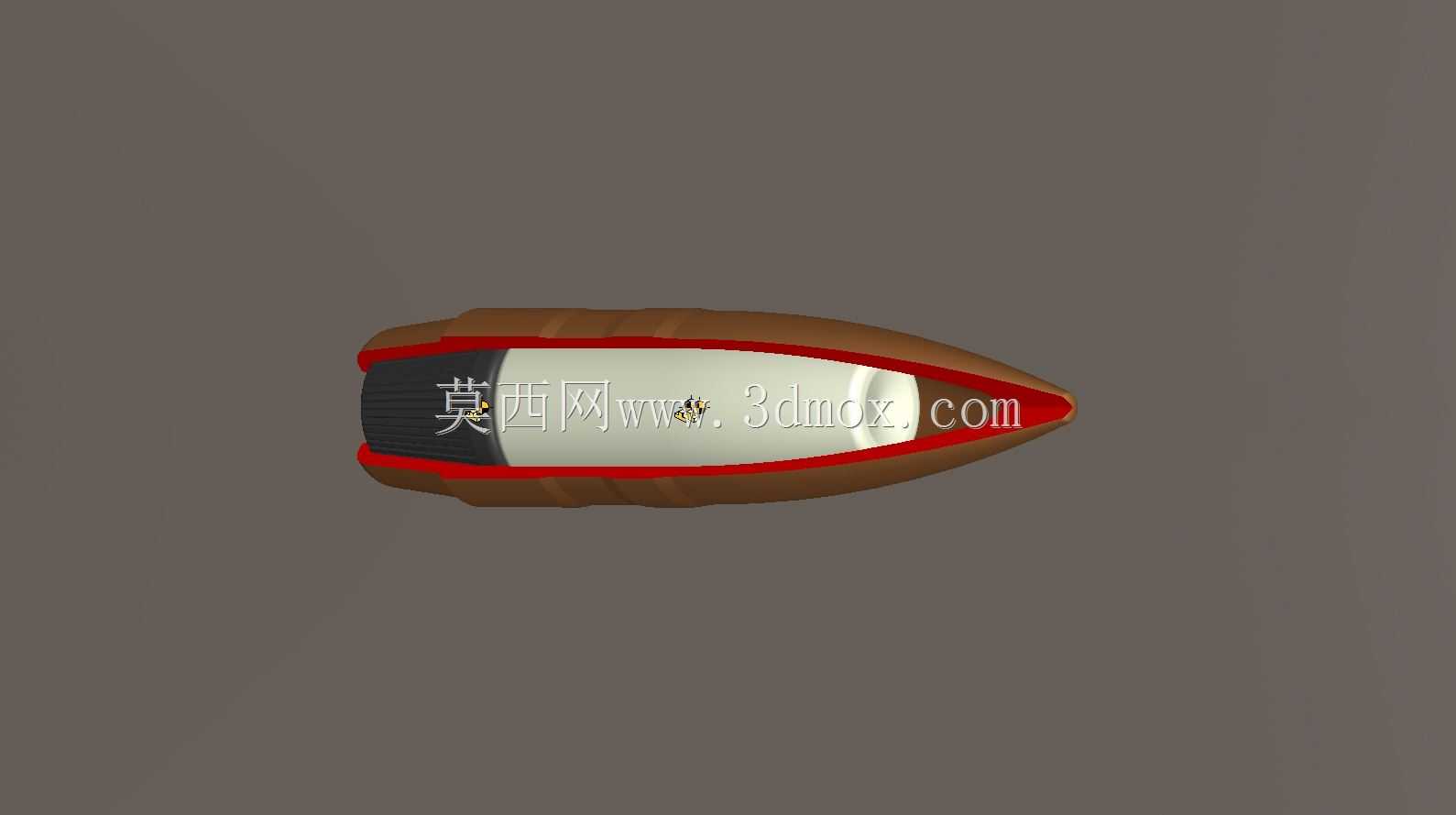

在轻武器结构设计、弹道性能验证以及相关教学演示场景中，这类小口径步枪弹药的精细化三维结构模型，能为结构设计人员、弹道研究从业者提供直观的内部构造参考，无需拆解实弹即可清晰掌握各组件的配合关系，也可用于装备展示、科普教具的三维素材搭建。该弹药筒适配北约标准5.56X45mm口径规格，整体外形遵循制式黄铜弹壳的锥度设计，弹壳颈部、斜肩、筒体、底缘各段尺寸严格匹配对应枪膛的坡膛、弹膛定位尺寸，可直观呈现入膛定位时的贴合边界，底缘尺寸符合抽壳钩的抓取配合公差范围，能清晰展示供弹、入膛、抽壳流程中与枪械构件的干涉边界。内部装填的77grAP射弹采用全金属夹套结构，夹套选用白铜合金材质，弹芯为钨铁镍合金材质，尾部设置铝6061-T6垫片，设计过程中并未在垫片上预留示踪元件安装孔位，核心作用是调整全弹质心位置，同时将全弹整体质量控制在77gr的AP弹型标准区间，保证弹道飞行的稳定性与穿甲性能指标。弹芯与夹套的内部配合面采用过盈配合设计，两个关键配合尺寸均采用标称尺寸建模，还原实弹装配时的压合紧固状态，避免弹芯在发射过程中出现窜动偏移。从结构设计逻辑来看，这类穿甲弹的结构排布优先保障弹头侵彻过程中的结构强度，钨合金弹芯的头部形状经过优化，在接触装甲目标时能集中应力破开防护层，白铜夹套在膛内运动时可嵌入膛线密闭火药燃气，同时引导弹头沿膛线旋转获得稳定转速，尾部垫片在调整质心的同时，也能缓冲发射时的火药燃气冲击，避免弹芯尾部受冲击变形影响弹道精度。模型采用剖视展示形式，可清晰区分弹壳、弹头夹套、弹芯、尾部垫片各独立零件的装配关系，各零件的壁厚、过渡圆角都还原实弹加工工艺特征，弹壳筒体的壁厚从口部到底部逐步加厚，承受发射时的膛压载荷，底火安装位的结构也做了还原，可直观展示底火与弹壳底缘的压合定位关系。对于三维建模从业者而言，该模型可作为小口径弹药结构设计的参考基准，在进行相关弹药教具、战术附件、枪械供弹结构设计时，可直接参考其外形尺寸与内部结构排布，验证供弹路线上的构件与弹药的配合间隙，避免出现供弹卡滞、入膛定位不准的设计问题，也可用于弹道仿真分析时的几何模型导入，减少重复建模的工作量。
