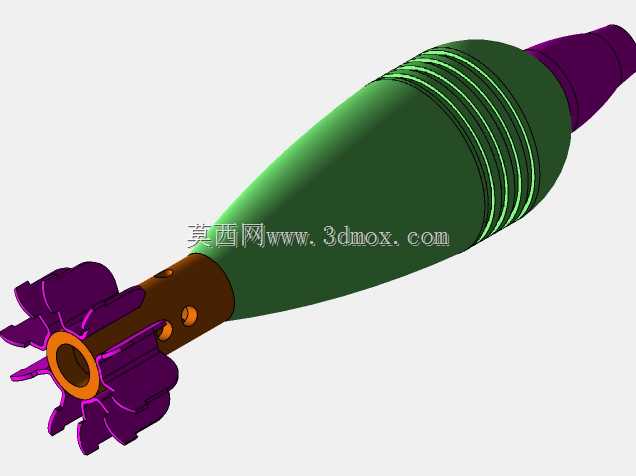

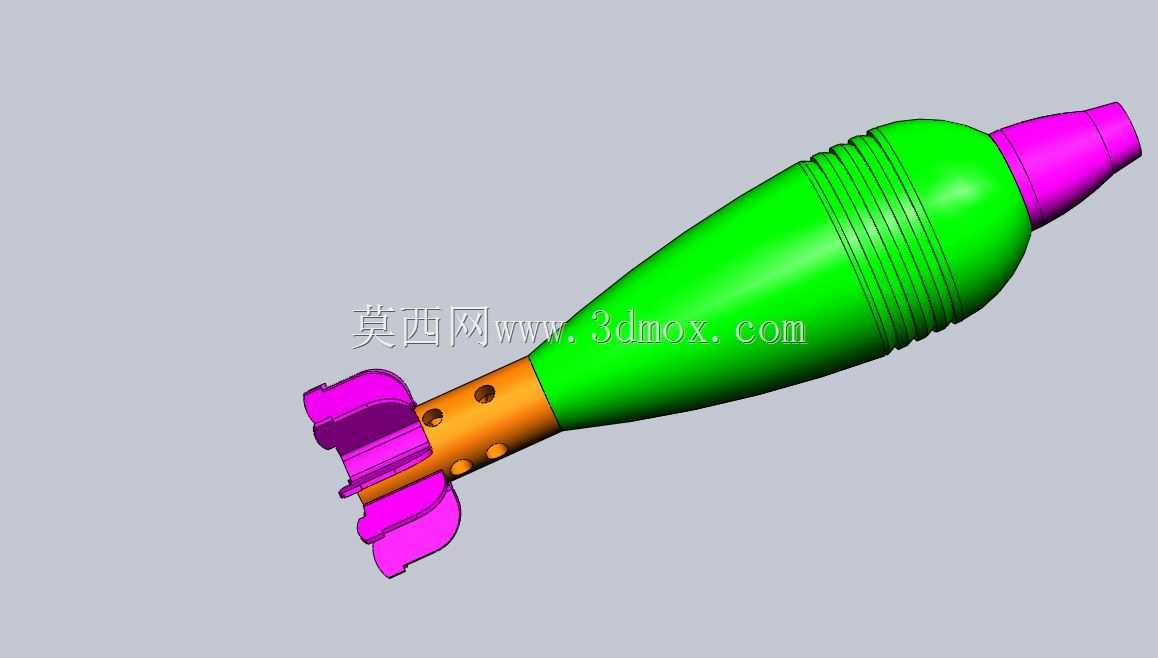

82毫米口径迫击炮弹结构三维数模

这款82毫米口径迫击炮弹的三维结构数模，完整还原了同口径迫击炮配属弹药的全尺寸结构细节，可作为军工装备教学、结构原理演示、虚拟仿真训练场景的基础建模参考。从实际作战应用场景来看，这类弹药是步兵伴随火力的核心配属装备，主要用于打击遮蔽物后敌方有生力量、轻型野战工事、无装甲防护的技术装备，弹道弯曲的特性使其能够适配山地、城镇巷战等直射火力无法覆盖的作战环境，是连排级支援火力的重要组成部分。

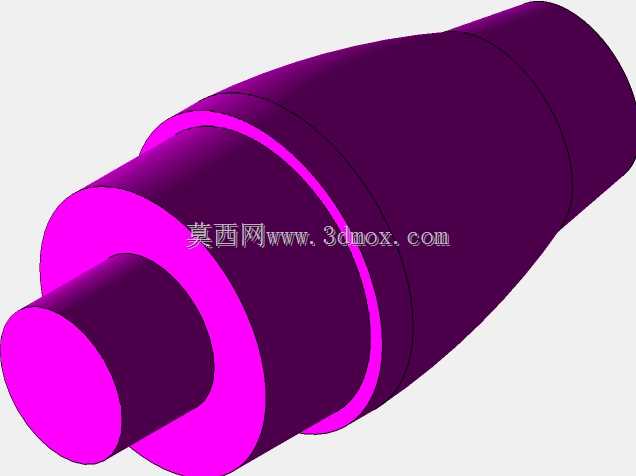

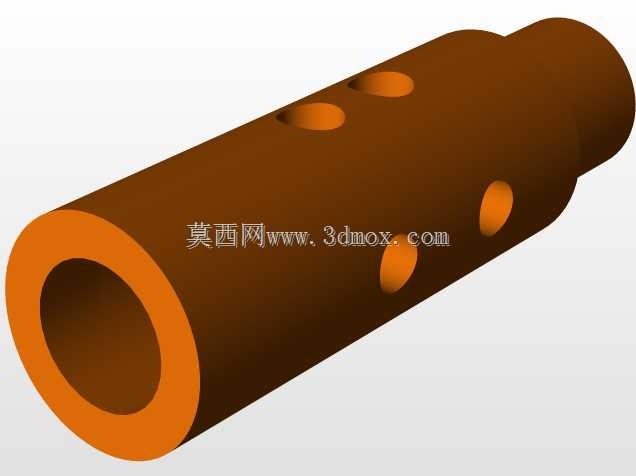

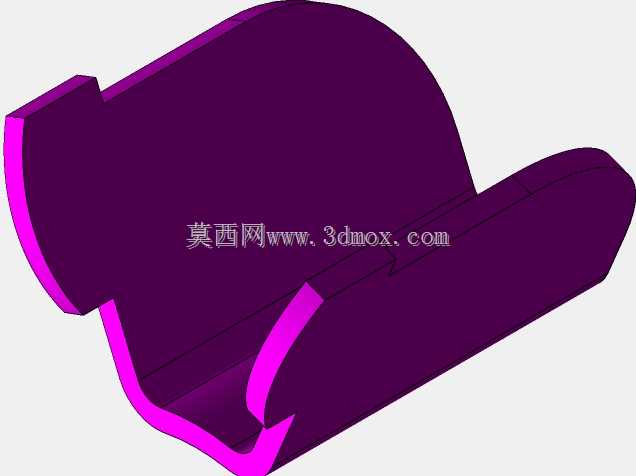

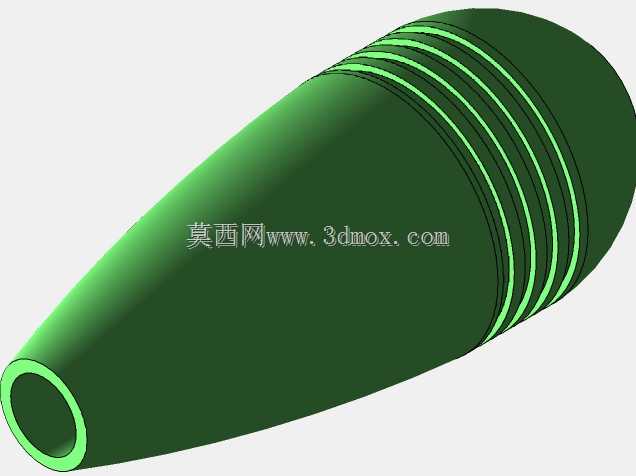

弹体整体采用流线型纺锤外形设计，头部为弧形引信安装段，可根据作战需求换装触发、延期等不同类型引信，弹体中部设置有多道环形闭气沟槽，发射时火药燃气作用下沟槽可嵌入少量铜质闭气环材料，减少火药燃气泄漏，保证弹丸出膛初速稳定性；弹体内部为装药腔，采用等壁厚设计思路，在保证弹体发射时承受膛压强度的前提下，最大化内部装药容积，提升爆炸后破片杀伤半径与冲击波覆盖范围。弹体尾部为尾管与尾翼稳定结构，尾管侧壁开有传火孔，基本药管与附加药包的火药燃气可通过传火孔均匀作用于弹尾，保证发射时推力同轴性；尾翼采用对称布置的弧形翼片，飞行过程中可提供稳定的旋转力矩，避免弹丸飞行过程中出现章动，保证落点精度。

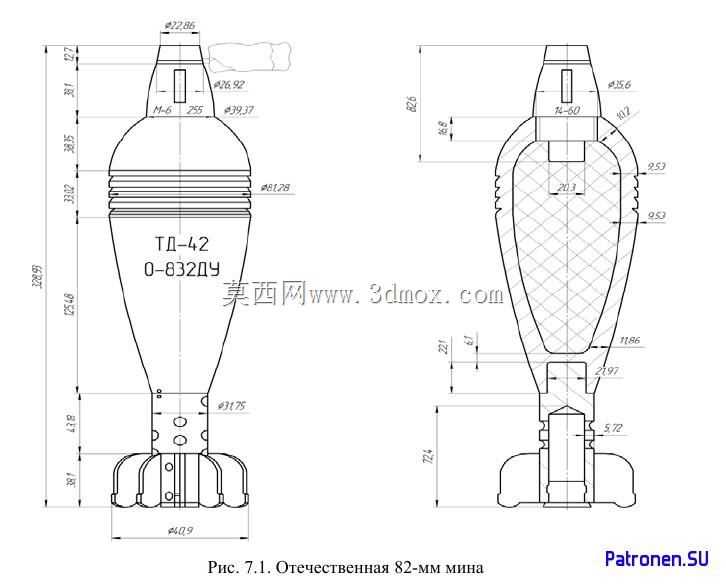

从尺寸边界来看，弹体最大直径为82毫米，与迫击炮身管内径保持合理的间隙配合，既保证装填顺畅，又能配合闭气沟槽保证发射气密性；全弹长度适配常规82毫米迫击炮的装填膛位，尾翼最大外径小于身管内径，装填时不会出现卡滞问题。建模过程中完整还原了弹体表面的加工基准、壁厚变化、各部件连接定位特征，弹体与引信、尾管的连接螺纹参数符合同类型弹药的通用接口标准，装药腔的内部轮廓、尾翼的翼型角度都严格按照实物测绘尺寸还原，可直接用于结构拆解演示、爆炸效果仿真、弹道模拟计算等场景，也可作为相关装备结构设计的参考样例，帮助设计人员理解这类旋转稳定弹药的结构布局逻辑、受力分布特点，以及各功能段的尺寸匹配关系。
