多工位连续冲压模具结构设计

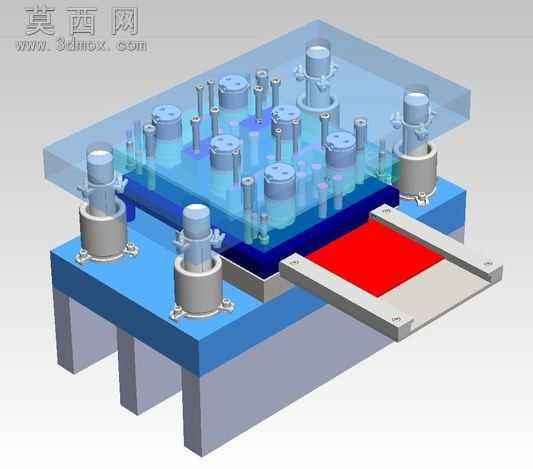

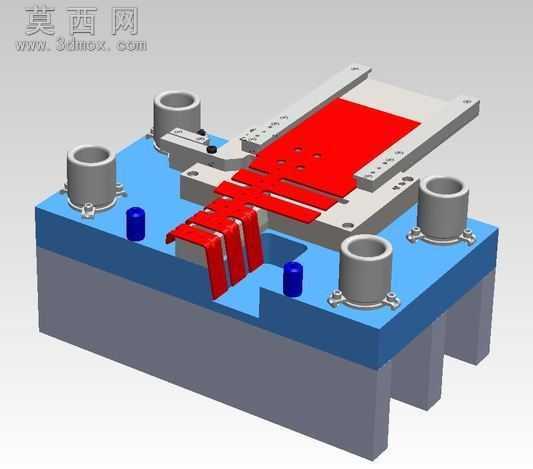

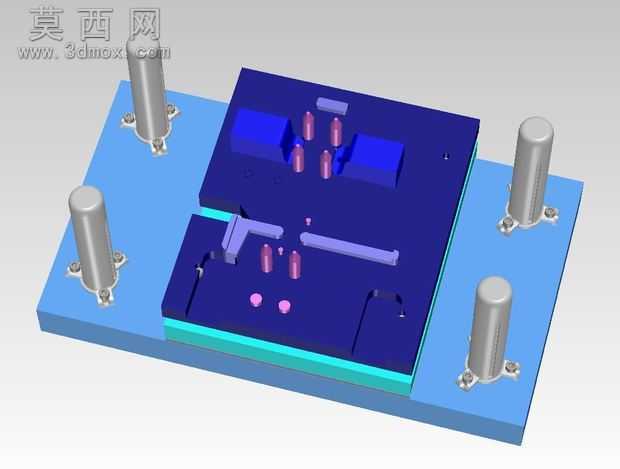

本套冲压模具采用SolidWorks完成全参数化三维建模，整体结构采用经典的多工位连续模布局，建模过程中严格遵循冲压模具设计规范，对上下模座、凸模、凹模、导柱导套、卸料装置、定位组件等核心零部件逐一进行特征构建，确保各零件间的装配关系精准无干涉。模型渲染阶段采用半透明材质处理上模座部分，可清晰观察内部凸模排布与对应凹模的位置匹配关系，模座主体采用哑光蓝色金属材质模拟合金结构钢的真实质感，冲压料带采用醒目的红色材质区分，直观展示送料路径与各工位的加工位置，气缸等气动元件采用银灰色金属与哑光灰塑料搭配的材质方案，还原标准气动元件的外观特征。结构设计上，该模具设置了多组独立冲压工位，沿料带送进方向依次排布，可在单次压力机行程内完成多道冲压工序，有效提升冲压加工的生产效率；导柱导套组件采用对称布置方式，为上下模合模提供高精度导向，避免凸凹模发生偏磨损坏；卸料板采用弹性卸料结构，可在冲压完成后顺利将料带从凸模上脱出，同时在冲压过程中压紧料带防止材料窜动；侧边设置的气动定位组件可精准控制料带的送进步距，保证各工位冲压位置的尺寸精度。设计思路上，该作品是设计者在系统学习三维建模软件后完成的实操练习项目，最初以二维AutoCAD方案为基础进行三维转化，建模过程中刻意省略了部分非核心的紧固件细节，重点聚焦于模具核心功能结构的搭建与装配逻辑梳理，通过三维建模的过程验证二维设计方案的合理性，排查结构干涉与动作逻辑问题，同时梳理实际生产中冲压模具的设计流程与注意要点，将软件操作技巧与模具设计专业知识结合，既巩固了三维建模的操作能力，也加深了对冲压模具工作原理的理解，整套模型结构完整，动作逻辑清晰，可作为冲压模具结构学习的参考案例，帮助初学者理解连续冲压模的组成结构与工作过程。
