英雄本田摩托车发动机汽缸三维结构设计

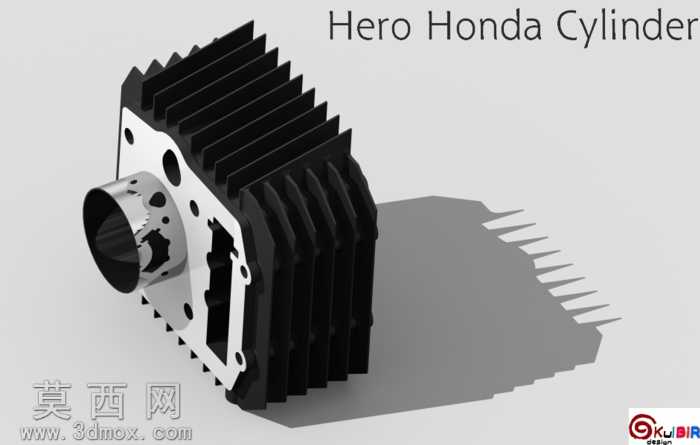

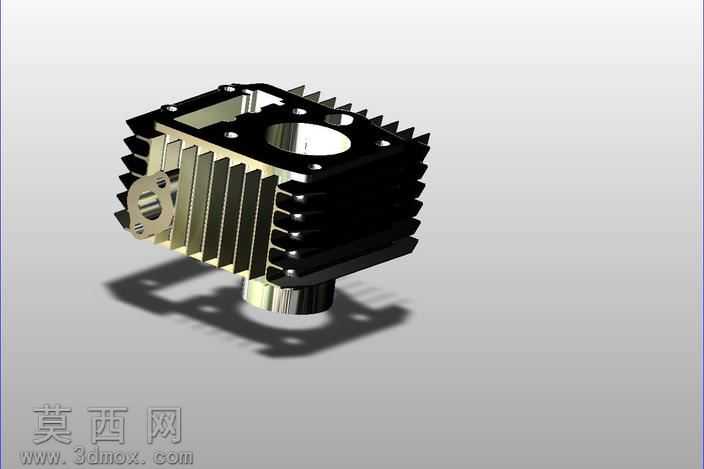

本作品为英雄本田车型配套的发动机汽缸三维建模设计，建模阶段以真实车用汽缸的实物测绘尺寸为基准，在三维软件中先搭建整体轮廓基准面，依次绘制汽缸筒体内腔、外壁散热鳍片、端面安装孔位、侧边配气结构安装槽的二维草绘截面，通过拉伸、切除、阵列、倒角等基础特征命令完成主体结构搭建，针对散热鳍片的等距排布、安装孔的同轴度公差、缸体内壁的圆柱度要求做了参数化约束，确保各结构尺寸符合小排量动力装置的装配匹配要求。材质与渲染阶段，将汽缸主体散热鳍片部分赋予黑色耐高温压铸铝合金材质，调整材质粗糙度参数还原压铸工件的亚光磨砂质感，缸体端面密封面、缸筒内壁赋予经过珩磨加工的亮面金属材质，添加细微的加工纹理贴图提升真实感，场景内搭建柔和的三点布光系统，主光从侧上方投射凸显散热鳍片的层叠结构立体感，辅光补亮暗部避免安装孔位区域死黑，添加柔和的地面投影增强模型的空间真实感。结构设计层面，重点还原了风冷汽缸的核心散热结构，外壁的散热鳍片采用等厚等距的阵列设计，最大化拓展与空气的接触面积，满足小排量风冷发动机的散热需求；缸筒内壁预留了活塞往复运动的配合公差区间，端面的多个安装孔位严格匹配缸头、曲轴箱的连接点位，侧边的配气槽道对应气门组件的安装空间，整体结构完全遵循真实车用汽缸的工程设计逻辑，可用于动力结构教学、装配模拟演示、改装方案验证等场景，建模过程中对各特征做了参数化命名管理，方便后续针对不同排量需求修改缸径、鳍片数量、安装孔位等参数，具备较好的可编辑性。
