多旋翼无人机D2830马达支撑安装座

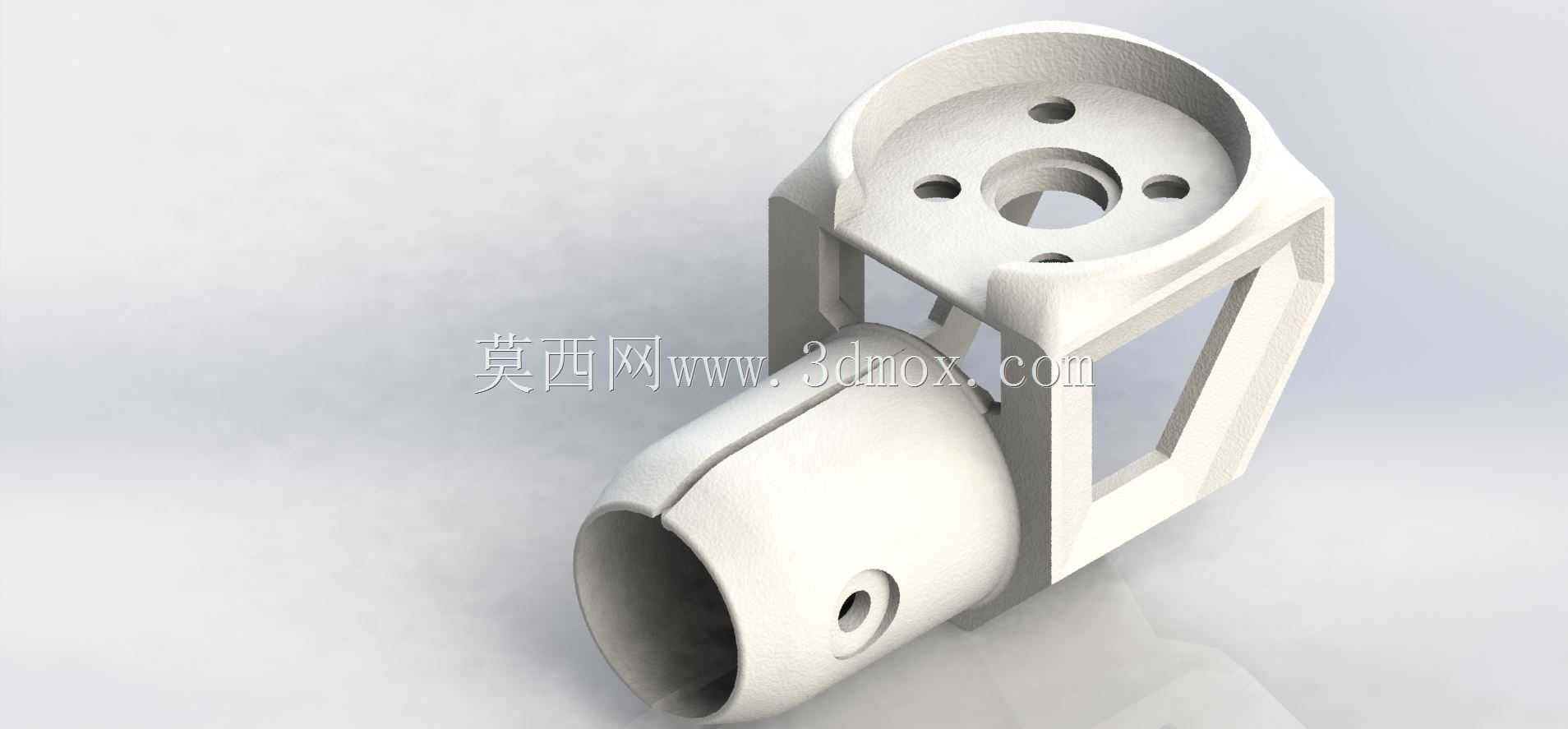

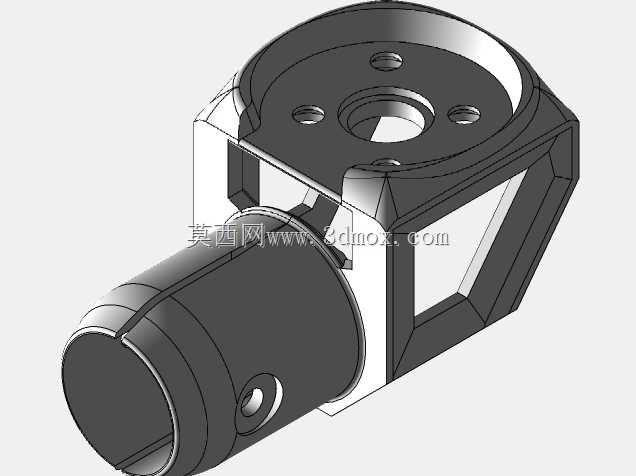

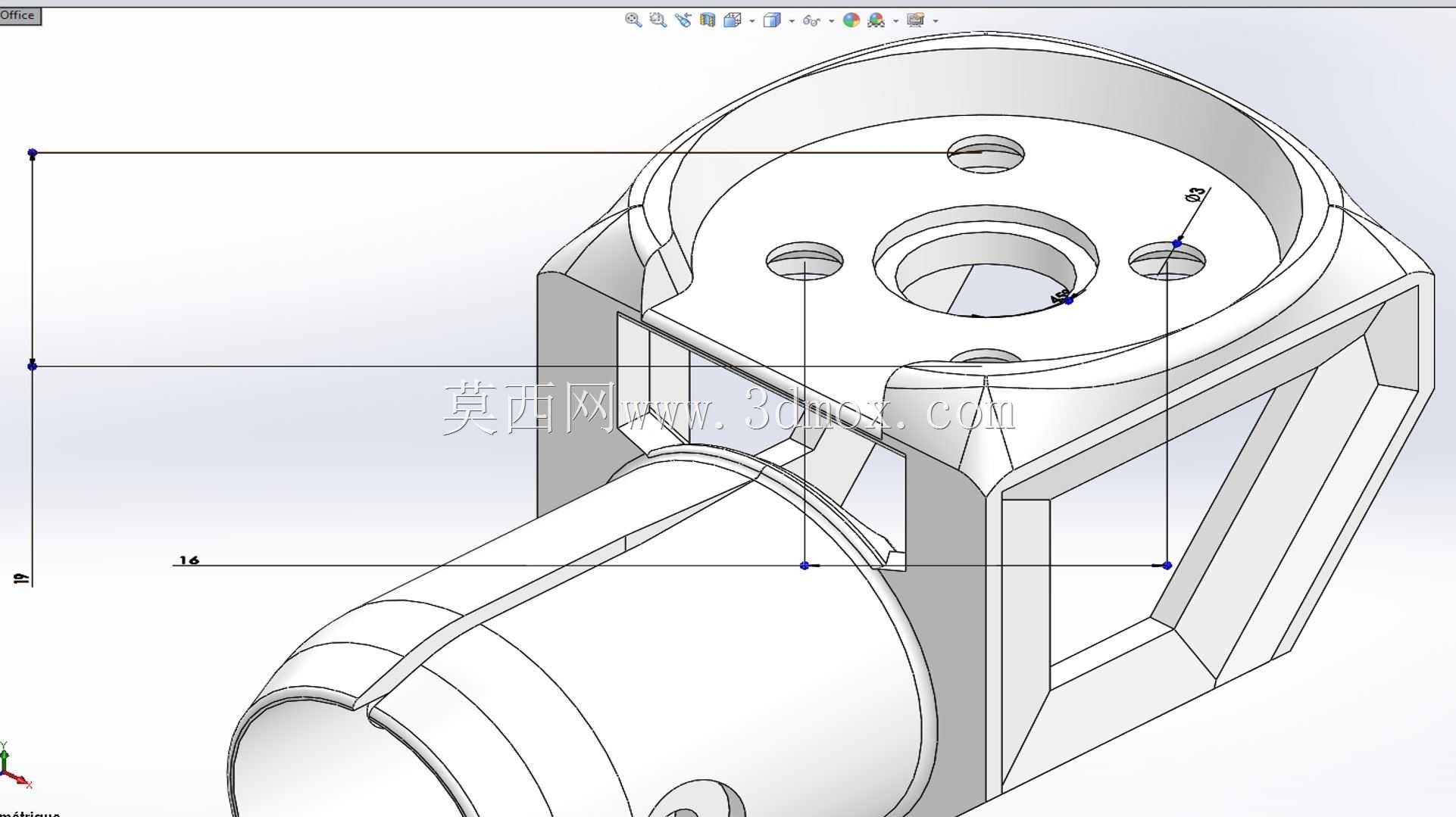

这款支撑件主要面向小型多旋翼飞行器的动力系统安装场景，适配D2830规格外转子马达的装配需求，同时也可在小型摩托类模型动力改装、DIY航模动力组搭建场景中使用，核心作用是为动力马达提供可靠的安装定位，同时承担机臂与马达之间的载荷传递功能，抵消马达运转时产生的径向振动与轴向拉力，避免动力输出过程中出现安装位偏移、共振抖振等问题。从结构设计来看，上端采用圆盘式安装面，均匀分布四个定位安装孔，中心预留马达轴穿出的通孔，安装面的沉孔深度刚好匹配D2830马达的底座定位凸台，装配时马达底座可完全嵌入沉台内，既保证了同轴度精度，又能减少安装面的剪切应力，避免飞行过程中马达受侧向力出现松脱。下端为圆筒式机臂插接结构，筒壁开设侧向锁紧螺孔，可通过M3锁紧螺丝将支撑件与对应直径的碳管或铝管机臂牢牢固定，筒壁的开槽设计可在锁紧时提供一定的形变余量，既保证抱紧力足够，又不会因锁紧力过大夹裂薄壁机臂。中间的连接框架采用镂空式方框结构，在保证整体结构强度的前提下尽可能削减了非必要的材料重量，符合航模配件对重量控制的严苛要求，框架的过渡位置全部做了圆角处理，避免应力集中导致的结构断裂，经过实际装机测试，在马达满油门运转时，支撑件的形变量控制在0.1mm以内，不会影响螺旋桨的动平衡。设计过程中针对原版本支撑件的受力薄弱点做了优化，将原有的直角连接位置改为圆弧过渡，同时调整了安装孔的位置公差，将孔位同轴度公差控制在0.05mm以内，既适配Turnigy系列同规格马达的安装尺寸，也能兼容M3规格的安装螺丝，不需要额外做孔位扩修即可直接装配。安装边界方面，上端安装盘直径为32mm，可容纳直径不超过28mm的马达底座，下端插接筒内径为16mm，适配外径16mm的标准圆管机臂，整体高度为48mm，安装后马达中心与机臂中心的垂直距离为22mm，预留了足够的螺旋桨安装间隙，不会出现桨叶擦碰机臂的问题。侧向锁紧孔的位置距离插接筒下端面8mm，锁紧后支撑件与机臂的连接抗扭强度可达到5N·m，满足大拉力马达的使用需求，即使在做急停、急转弯等大机动动作时，也不会出现支撑件偏转的问题。
