可榴弹发射部署的折叠四旋翼胶囊无人机

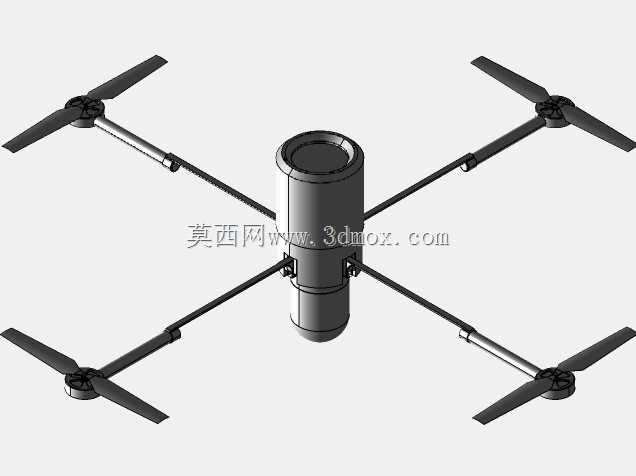

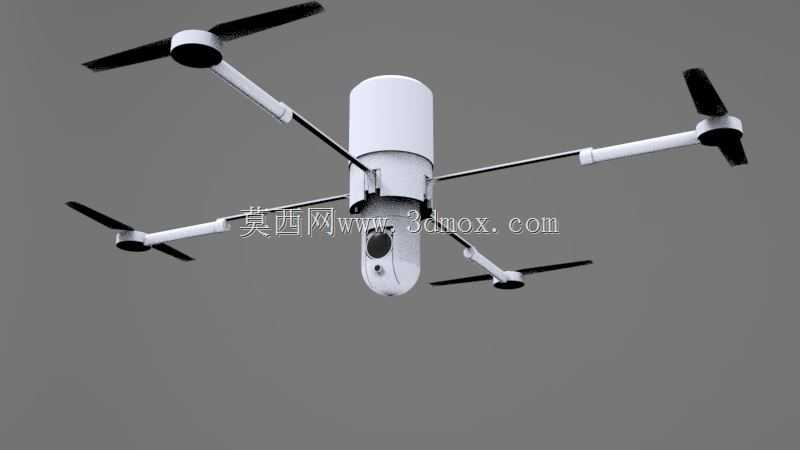

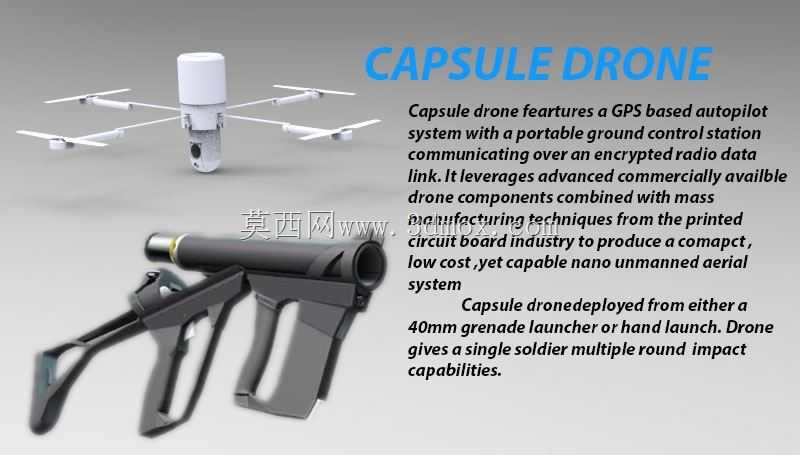

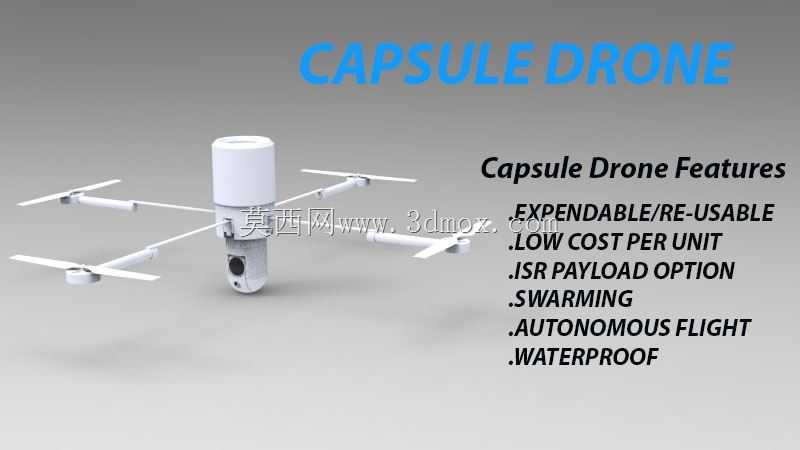

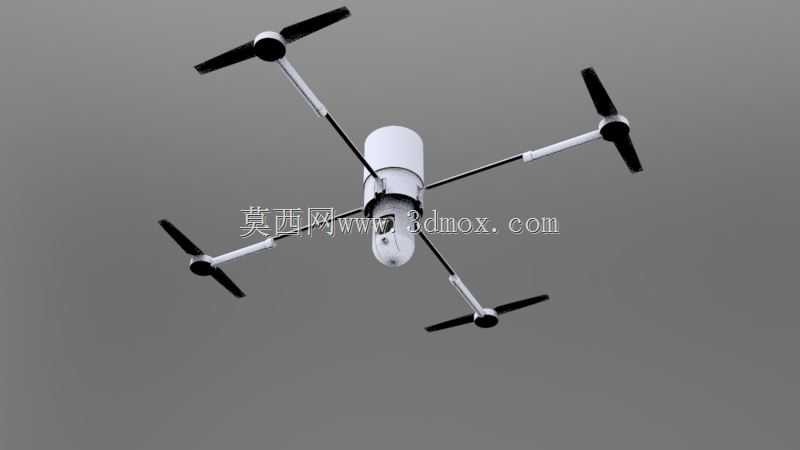

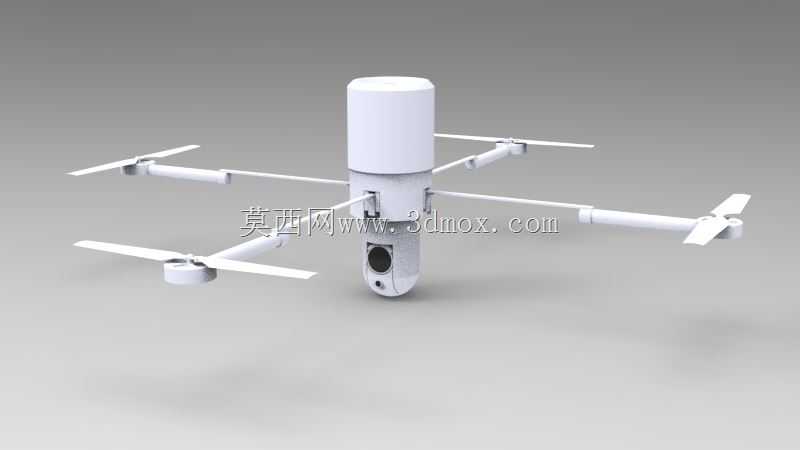

这款折叠式四旋翼飞行器采用胶囊式集成构型设计，核心设计目标是适配40毫米口径榴弹发射器的部署需求，同时支持手动抛投部署，解决了传统小型无人机部署流程繁琐、携行体积大的痛点。整体结构采用同轴收纳设计，四根机臂在收纳状态下完全贴合中心舱体侧壁，收拢后整体外形为规整圆柱，外径严格控制在40毫米口径边界内，长度匹配标准榴弹的弹仓容纳尺寸，无需额外改装即可直接装入制式榴弹发射器，通过发射药提供的初始动能完成出膛、空中开臂的全流程动作。中心舱体采用上下分段式结构，上段为动力供电舱，集成高能量密度电芯与飞控核心模块，下段为任务载荷舱，可根据任务需求换装可见光摄像模组、红外热成像模组或者微型近距感知模块，满足不同场景下的侦察需求。机臂与中心舱的连接位置设计有扭簧驱动的自动展开锁止机构，在收纳状态下通过可溶解的固定卡扣约束机臂位置，出膛后在气流与离心力作用下卡扣脱开，扭簧带动机臂旋转至工作位置后自动锁止，无需额外电子触发机构，大幅提升了部署可靠性。动力端采用微型高效直驱无刷电机搭配折叠式两叶螺旋桨，螺旋桨在收纳状态下贴合机臂侧面，展开后依靠离心力自动摆正至工作角度，单轴推力可满足整机在三级风环境下的稳定悬停与机动飞行需求。整机重心严格控制在中心轴线上，确保发射过程中的弹道稳定性，机臂展开后形成的旋翼平面与中心舱轴线垂直，下置的载荷舱镜头朝向正下方，可在悬停状态下完成正下方区域的全域成像，也可通过调整整机飞行姿态完成斜向视角的观测。结构件大量采用高强度工程塑料材质，在满足发射过程过载强度要求的前提下尽可能控制整机重量，降低动力系统的负载压力，同时非金属材质的机身结构可降低雷达反射截面积，提升隐蔽侦察的能力。实际应用场景覆盖前沿班组的近距离侦察任务，作战人员无需额外携带大型无人机设备，在需要获取前方掩体后、建筑内的目标信息时，可直接使用随身配发的榴弹发射器完成部署，数秒内即可获取目标区域的实时画面，大幅提升班组的态势感知能力，同时也可用于灾后狭窄区域的搜救作业，通过手动抛投的方式将无人机送入坍塌建筑缝隙内，完成被困人员的定位搜索。
