军用履带行走机构金属履带板结构

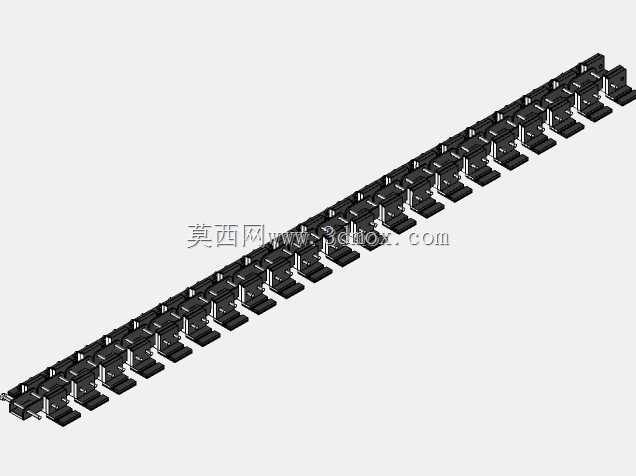

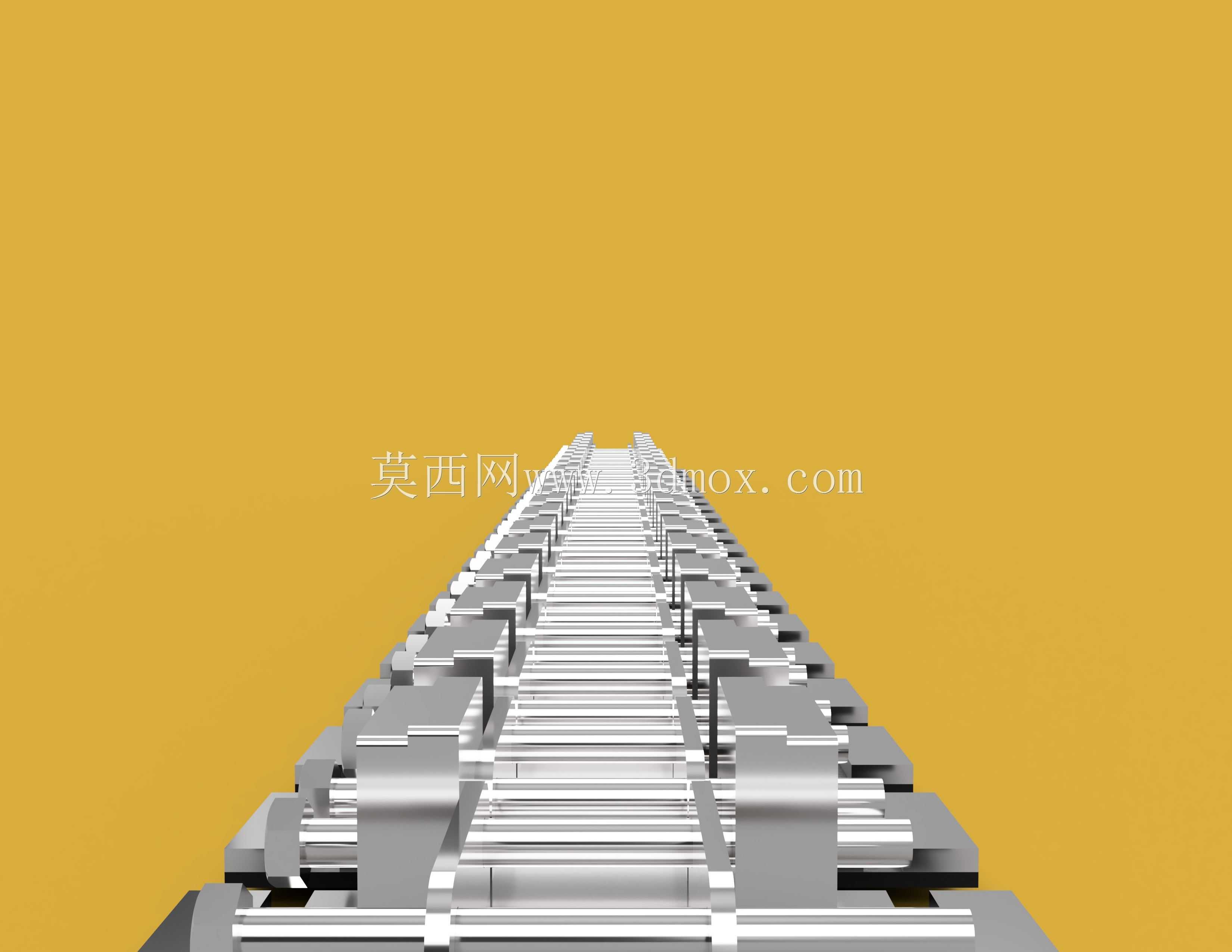

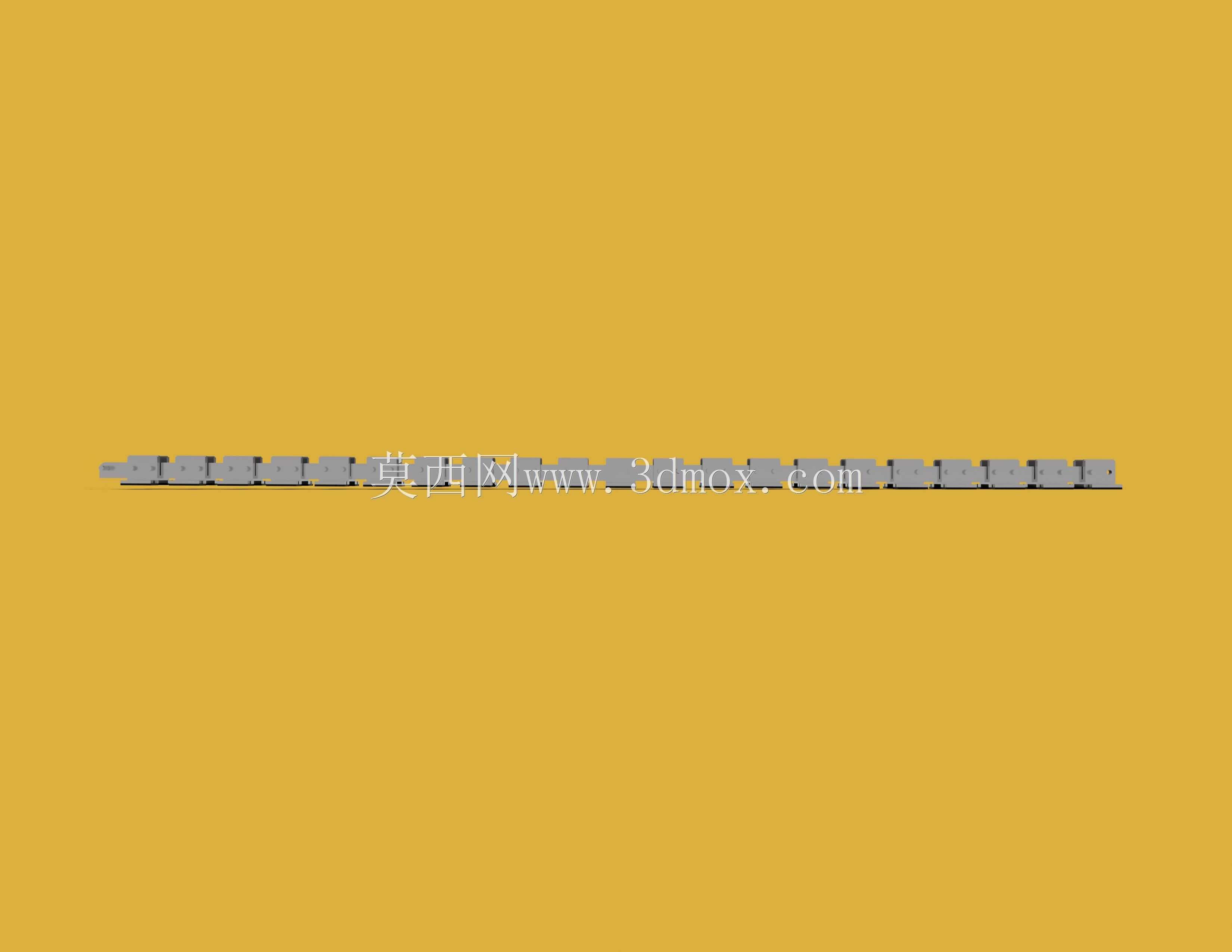

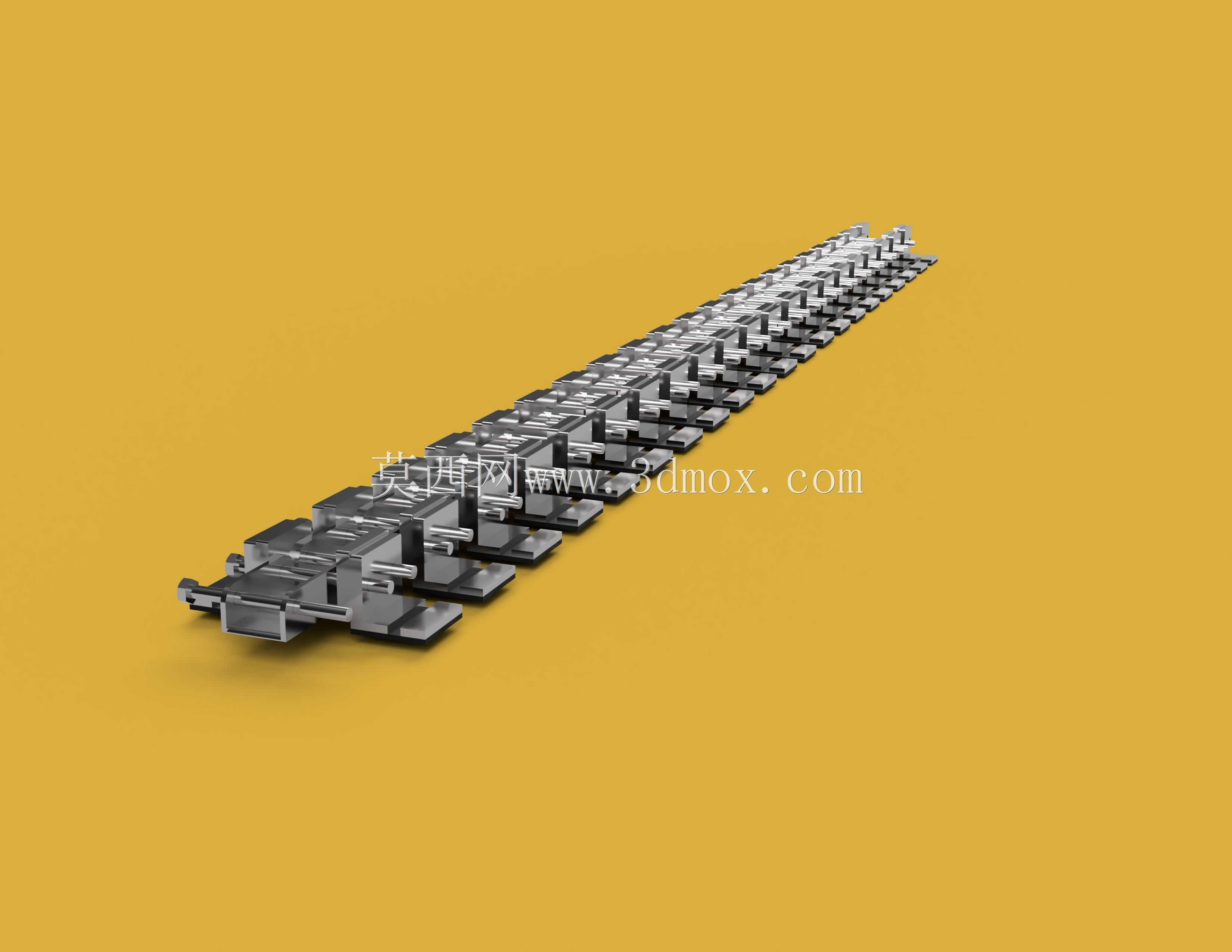

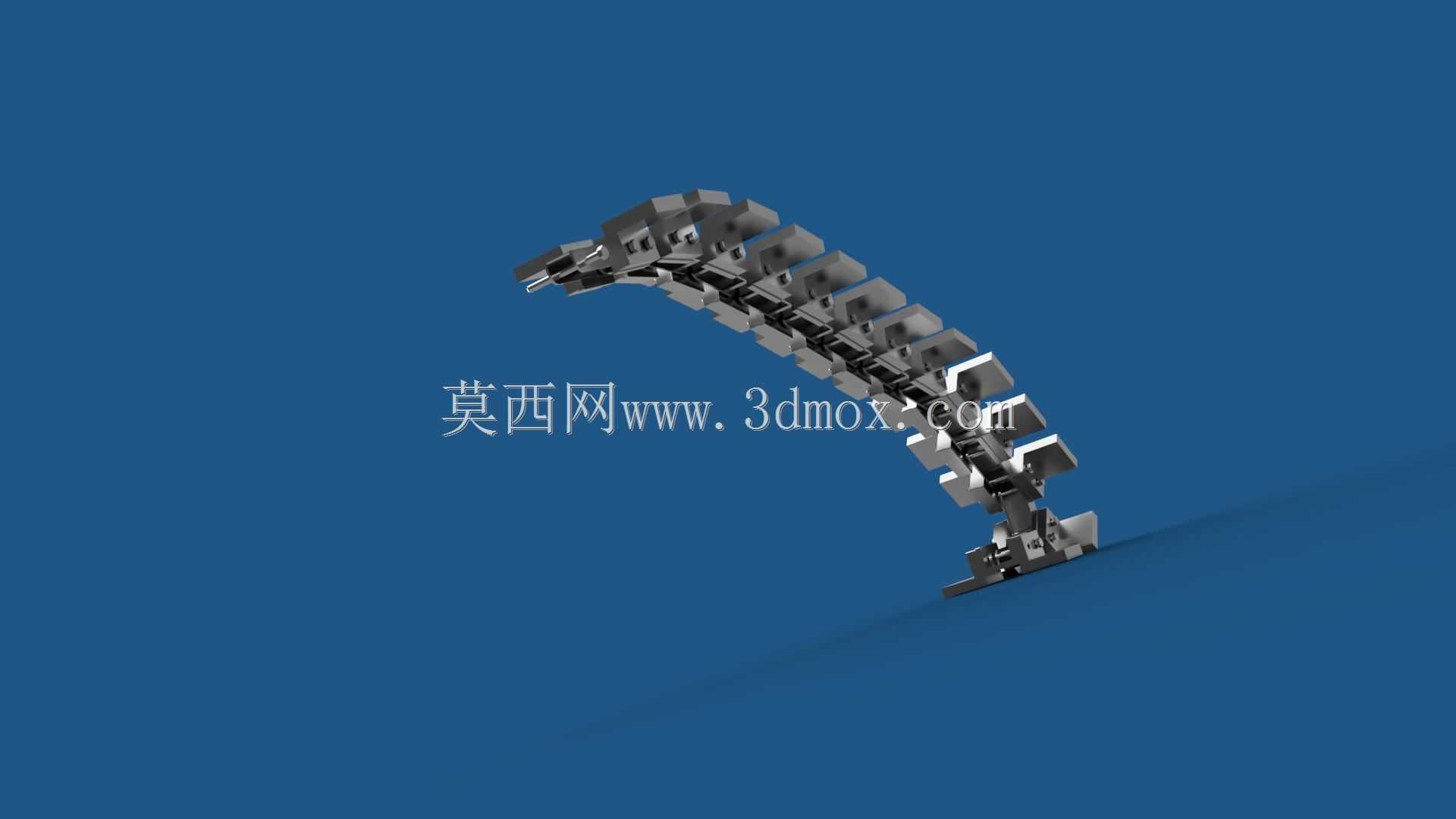

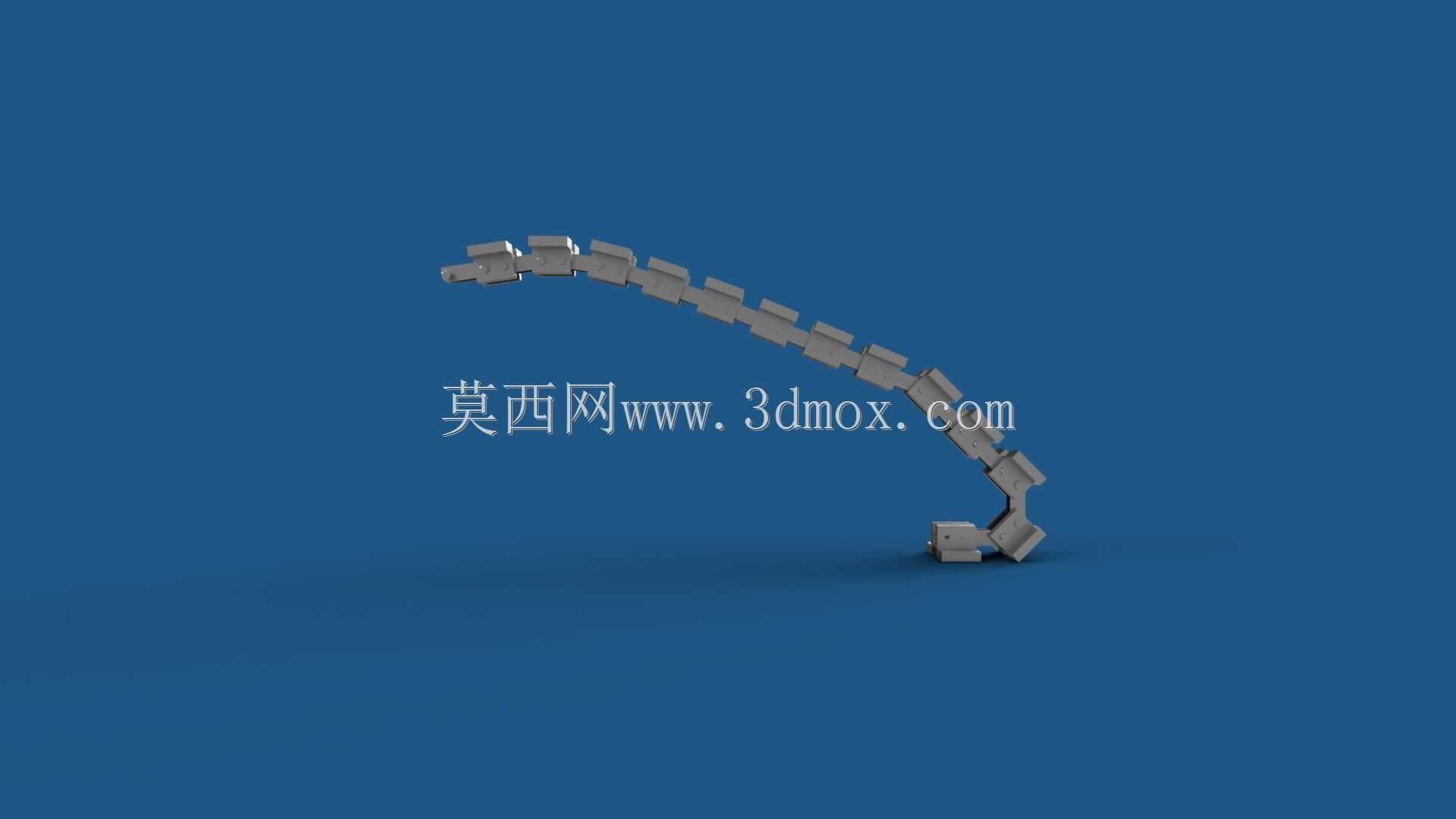

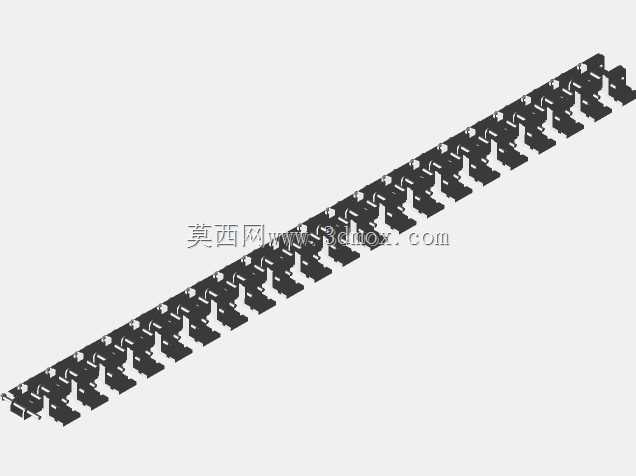

履带行走机构的核心承载部件就是履带板组件，这套结构的设计直接决定了重型行走设备在复杂地形下的通过性能，不管是军用装甲车辆、工程履带机器人还是小型勘探履带平台，履带的啮合精度、接地比压控制都是结构设计阶段需要反复校核的核心指标。从结构细节来看，这套履带采用单销式铰接结构，相邻履带板通过贯穿的销轴实现转动连接，每块履带板的啮合面做了适配驱动轮齿形的卡槽设计，能保证驱动轮输出扭矩时，齿面与履带卡槽的接触应力均匀分布，避免局部应力集中导致的履带板崩齿、销轴断裂问题。履带板的接地侧做了凸起的防滑筋结构，在泥泞、砂石、松软土路等非铺装路面行驶时，防滑筋能嵌入地面表层，大幅提升抓地力，减少打滑概率，同时履带板的板面做了等宽设计，整段履带拼接完成后接地面积均匀，能有效降低整机接地比压，避免重型设备在松软路面出现沉陷问题。设计过程中首先要匹配驱动轮的节距参数，履带的单节节距必须和驱动轮齿槽的周向间距完全一致，否则会出现跳齿、卡滞甚至行驶过程中履带脱轨的问题，同时要兼顾导向轮、支重轮的轮缘宽度，履带内侧的导向卡槽宽度要预留合理的安装间隙，既要避免间隙过小导致轮缘与卡槽摩擦卡滞，也要防止间隙过大造成履带横向窜动量超标。铰接位置的销轴与销孔的配合公差需要严格控制，过盈量过大会导致履带转动阻力过大，增加行走系统的功率损耗，间隙过大则会导致履带拼接后整体松旷，行驶过程中产生冲击异响，加速部件磨损。这套履带结构可直接适配小型履带式军用侦察机器人、排爆机器人的行走系统，也可作为教学演示模型用于履带行走机构的原理展示，在结构选型时，需要根据整机重量核算单块履带板的承载能力，销轴的剪切强度、履带板的抗弯强度都要满足满载工况下的安全系数要求，安装时要注意调整张紧机构的行程，保证履带的下垂量处于合理区间，过紧会加剧铰接部位的磨损，过松则容易在转向、越障时出现脱轨故障。履带板的材质一般选用高强度合金钢，表面做淬火处理提升耐磨性能，铰接销轴表面做渗碳处理，降低长期往复转动带来的磨损量，延长整套行走机构的维护周期。
