汽车改装款多辐轮毂越野轮胎总成

　　这套车轮总成的建模工作，最初是围绕一台小比例越野样车的行走系统验证展开的。在整车总布置阶段，车轮作为唯一直接接触地面的部件，其外廓尺寸直接决定了轮罩空间、悬架跳动行程以及转向节的布置边界，因此在数模冻结前，需要把轮胎的接地形态、轮辐的避让空间以及安装法兰的配合关系全部梳理清楚。

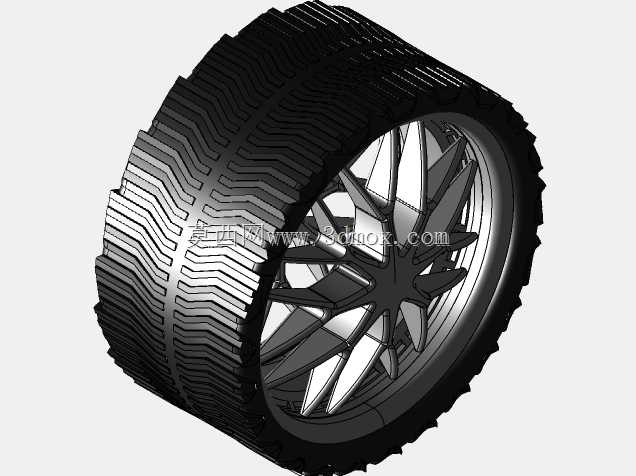

　　从结构拆分来看，总成分为橡胶轮胎与金属轮辋两大模块。轮胎部分采用了块状越野花纹设计，胎面沿周向排布多组横向加强筋，相邻筋条之间预留了较深的排泥槽，这种纹路取向在松软路面行驶时可以快速切断附着在胎面的泥层，避免花纹被填充物填满后丧失抓地力；胎肩位置做了阶梯式加厚处理，当车辆以低胎压穿越岩石路段时，胎壁变形量增大，加厚区域可以分担胎侧的剪切载荷，减少脱层风险。建模时胎面花纹采用阵列特征驱动，每一组花纹块的拔模斜度、根部圆角都保持统一参数，后续如果需要调整花纹密度或者胎面宽度，只需要修改阵列间距与拉伸截面即可快速衍生出不同规格的方案。

　　轮辋部分采用了多辐条亮面改装风格，辐条从中心安装座向外呈放射状延伸，每根辐条的截面做了变厚度处理：靠近轮毂轴承的根部区域厚度更大，用来传递驱动轴输出的扭矩，辐条末端向轮缘过渡时逐渐收窄，在保证结构刚性的前提下尽可能降低旋转质量。中心区域预留了螺栓安装孔位与中心定位孔，定位孔与转向节轴头采用间隙配合，装配时轴头先穿入中心孔完成径向定位，再通过均布的螺栓将轮辋压紧在制动盘安装面上，这种定位方式可以避免高速旋转时车轮出现径向跳动。轮辋的外缘设计了标准的胎圈安装槽，轮胎装配时胎圈卡在槽内，充气后胎圈被气压压紧在轮辋密封面上，保证行驶过程中轮胎不会出现相对滑动。

　　在实际整车匹配场景中，这套车轮数模首先会被导入总装环境做干涉检查：将悬架上跳至最大行程、同时转向轮打至最大转角的极限位置，扫描轮胎外廓与轮罩内衬、减震器筒身、转向拉杆之间的最小间隙，通常需要预留出不小于十毫米的安全距离，补偿车辆满载时的车身下沉量以及轮胎受力膨胀的尺寸偏差。针对3D打印验证的场景，数模拆分时特意将轮胎与轮辋设置为独立实体，打印时可以选用柔性材料制作轮胎、刚性光敏树脂制作轮辋，装配后直接装在小比例样车上完成滚动测试，直观验证花纹的接地姿态与轮辐的受力变形情况。

　　从受力路径分析，车辆起步时驱动轴的扭矩通过法兰面传递到轮辋中心，再经由放射状辐条分散到整个轮缘，最终带动轮胎胎面与地面摩擦产生驱动力；制动时的反向力矩则沿相反路径传递，辐条的对称布局可以保证各个方向的受力均匀，不会出现单根辐条应力集中的问题。轮胎的中空腔体在建模时保留了完整的充气空间，后续做有限元分析时可以直接在腔体内施加气压载荷，模拟不同胎压下胎面的接触应力分布，为花纹块的厚度优化提供数据支撑。

　　针对改装场景的适配需求，轮辐表面的曲面做了连续光顺处理，没有突兀的棱角，既符合外观改装的视觉效果，也能减少行驶过程中辐条之间的涡流风阻；轮辋的安装孔距参数可以通过调整草图阵列数量快速适配不同车型的螺栓分布圆，不需要重新搭建整体特征，大幅提升了衍生设计的效率。在小批量试制环节，拆分后的数模也可以直接用于模具设计，轮胎的花纹块分型面沿着胎面纹路的走向设置，开模时不会出现倒扣结构，橡胶硫化完成后可以顺利脱模；金属轮辋则可以采用铸造后机加工的工艺，辐条背面预留加工余量，安装面与中心孔在机加工阶段一次装夹完成精加工，保证形位公差满足装配要求。
