可打印航天运载火箭尾翼箭体结构

项目分类:飞机 发布时间:2022-06-09 ID:651474
  • 可打印航天运载火箭尾翼箭体结构
  • 可打印航天运载火箭尾翼箭体结构
  • 可打印航天运载火箭尾翼箭体结构
  • 可打印航天运载火箭尾翼箭体结构
  • 可打印航天运载火箭尾翼箭体结构
  • 可打印航天运载火箭尾翼箭体结构
  • 可打印航天运载火箭尾翼箭体结构

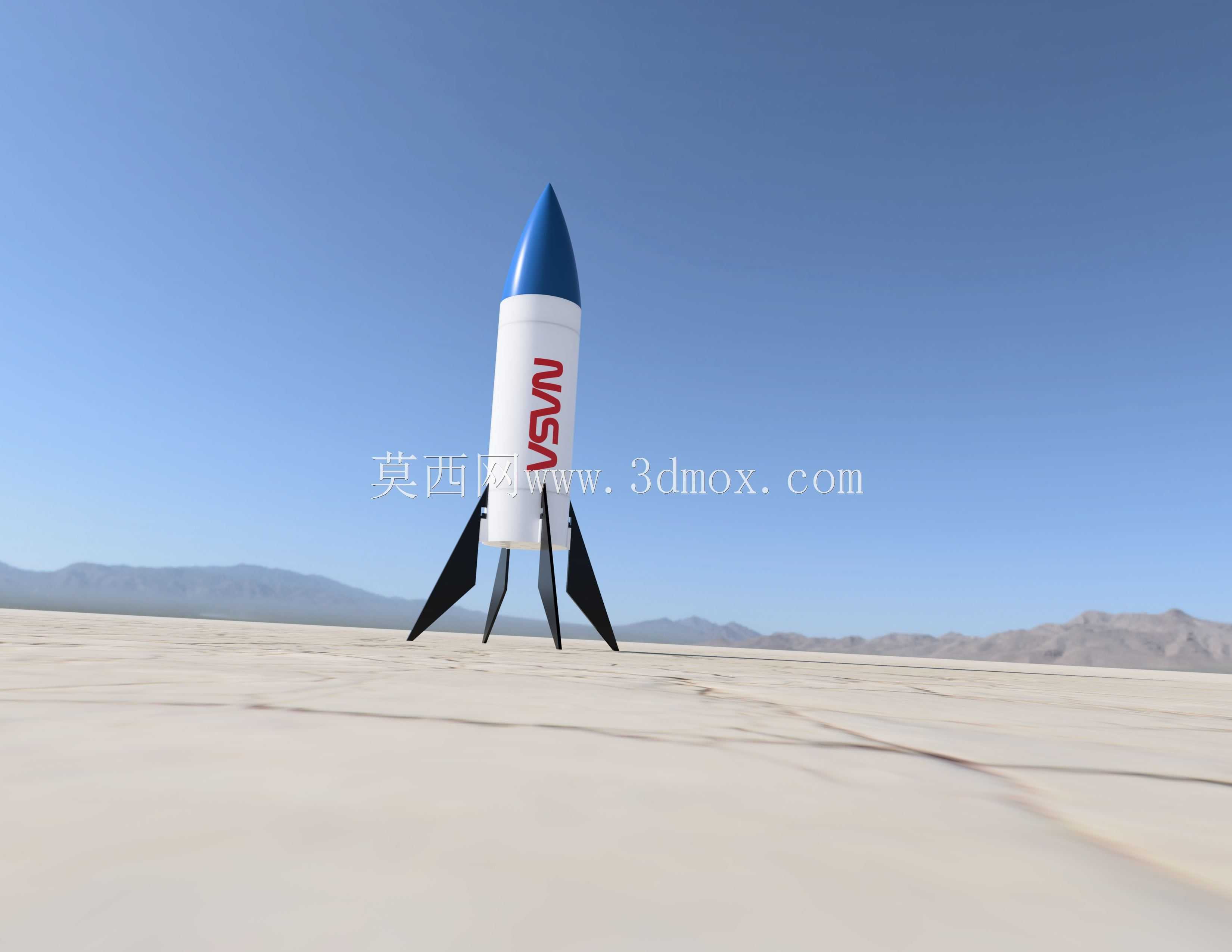

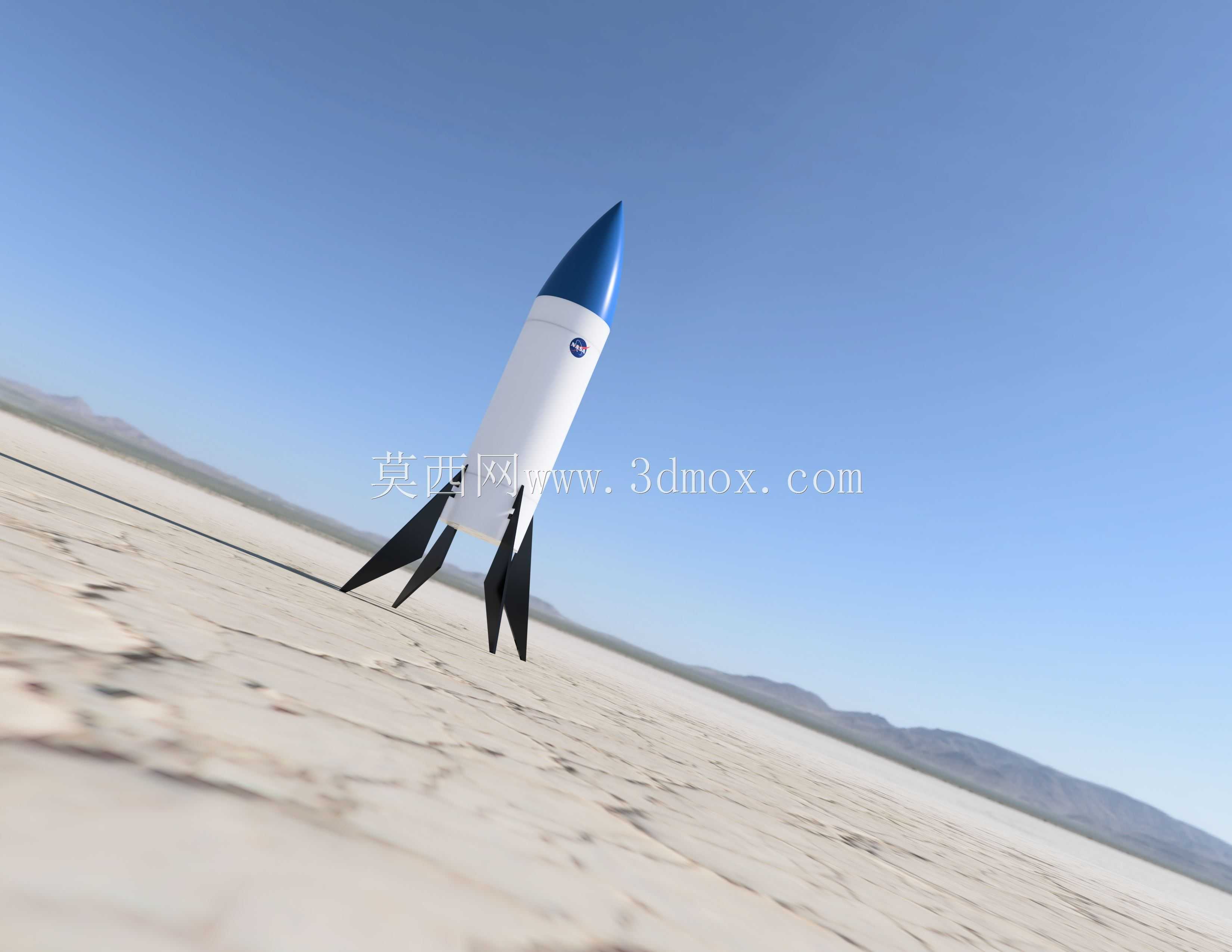

  这套箭体结构围绕桌面级熔融沉积成型的工艺边界展开,整体采用尖头整流罩、圆柱主舱、外置稳定翼的经典运载火箭布局,没有复杂内构与悬空封闭腔体,拆分后各部件均可在普通打印平台上无支撑或少支撑成型,适合教学演示、航天科普展陈以及结构比例验证使用。箭体头部采用平滑过渡的锥形整流罩,锥面母线连续收敛,能够在视觉上还原高速飞行器的气动外形;整流罩与主舱之间设置轴向对接止口,装配时依靠圆柱面定位,周向旋转误差小,后期粘接或卡扣固定都比较方便。主舱段为等直径薄壁筒体,表面预留标识贴附区域,建模时筒壁厚度按常见耗材成型能力取值,既保证打印后侧壁不发软,也避免实体填充造成材料浪费和打印时间过长。筒体下端连接尾段,尾段外侧布置四片对称稳定翼,

  翼面从筒壁向外展开,翼根与箭体连接处做加宽过渡,降低打印件翼根位置因层间受力产生断裂的风险。尾翼后缘向下延伸出支撑脚,使整枚火箭在静置展示时可以直接直立放置,不需要额外底座;四个支脚形成稳定的多边形支撑范围,桌面轻微触碰时不易侧翻。从结构设计思路看,模型重点不在复杂机构运动,而在外形比例、分件方式和可制造性的平衡。箭体各段沿轴向拆分,单一部件高度控制在常规设备成型空间内,避免超高件打印过程中因振动导致层纹偏移。头部锥件与筒体分别成型后再组合,能够减少锥尖位置的支撑残留,也便于更换不同颜色耗材:整流罩、主舱、尾翼可分别使用不同材料颜色,完成后形成清晰的视觉分区。对于需要后期打磨、喷涂的使用者,外表面保持连续曲面,没有细碎凸纹,

  砂纸处理和底漆覆盖都比较容易。实际应用中,这类箭体模型常出现在中小学航天课程、科技馆互动展台、高校创新工坊以及青少年科技竞赛作品中。它可以用来讲解运载器的基本组成,包括载荷整流罩、主箭体、稳定翼和着陆支撑结构;也可以作为比例造型参考,辅助讨论火箭在起飞段的姿态稳定方式。尾翼的对称布置关系到展示模型的直立稳定性,四片翼面沿周向均布,侧向投影面积相近,能够在视觉上传达气动稳定面的布置逻辑。若用于风洞原理演示,可在现有外形基础上保持翼面安装角一致,避免人为加入不对称因素。安装边界方面,整枚模型依靠尾翼下端形成的支撑圈接触平面,放置区域只需满足四个支脚的落点范围即可;支脚接触面较窄,若展台表面光滑,可在脚下增加薄垫片或防滑垫。

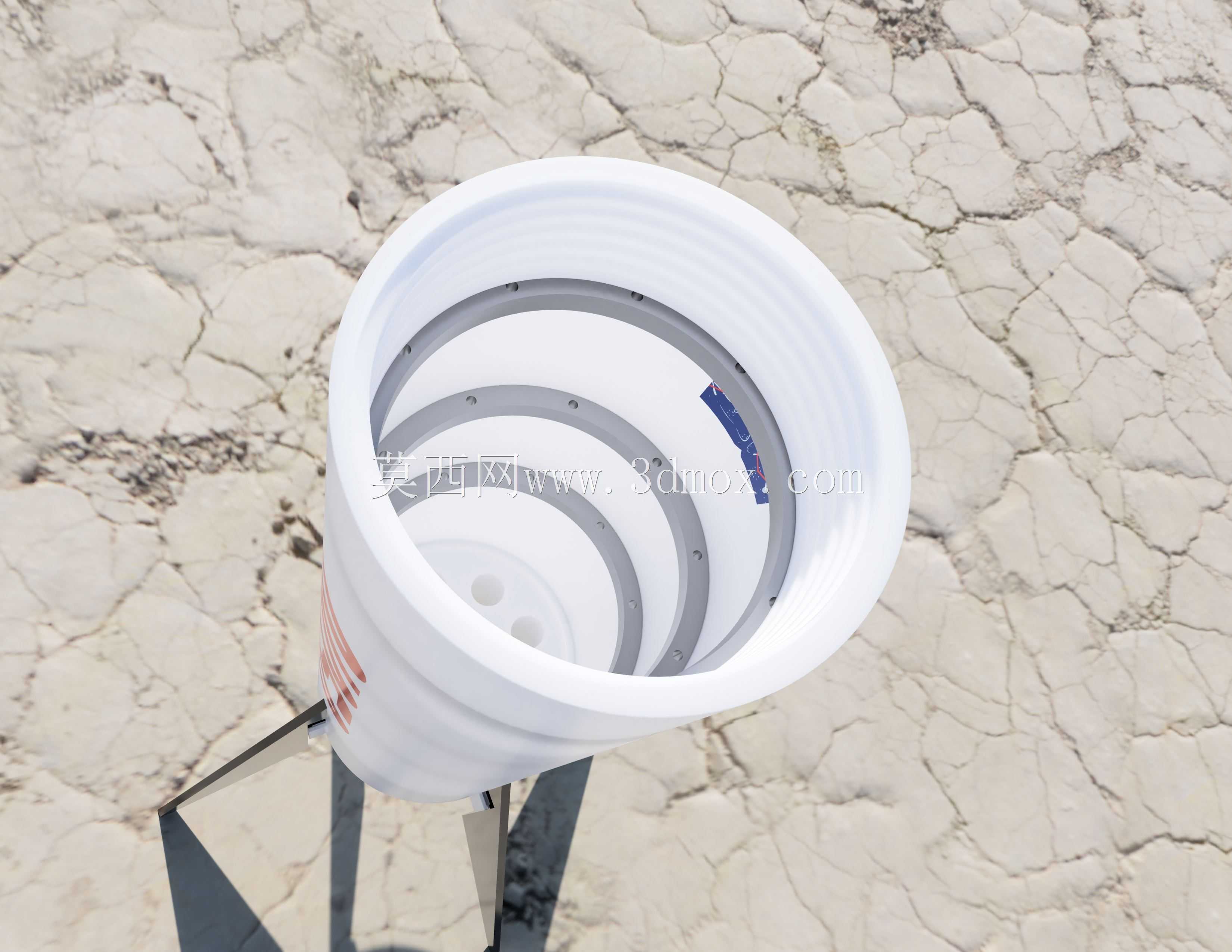

  筒体对接处需要保持同轴,装配前应检查各段端面是否平整,若打印后出现轻微翘曲,可在平板上轻磨端面,使粘接缝隙均匀。尾翼与筒体的连接区域是受力薄弱位置,搬运时应握持主舱中段,不宜单独捏住翼片提起。对于希望放大尺寸制作的场景,放大后要同步复核翼根厚度和支脚跨距:尺寸增大后零件自重增加,翼根如果仍按原始薄壁比例,会更容易在磕碰中开裂;支脚跨距随外径增大后稳定性通常更好,但接触面也要相应加宽,防止压强集中划伤展台面。建模时还应注意锥段与圆柱段的相切关系,整流罩底部直径应与筒体外径一致,对接台阶不能过高,否则喷涂后会出现明显环线。尾翼外轮廓采用折线与曲面结合的造型,既保留火箭尾翼的锐利视觉特征,也避免过薄尖角在打印和搬运时崩缺。整体结构没有细小悬空杆、薄壁格栅和易脱落小件,成型后清理简单,适合批量制作教学套件。
