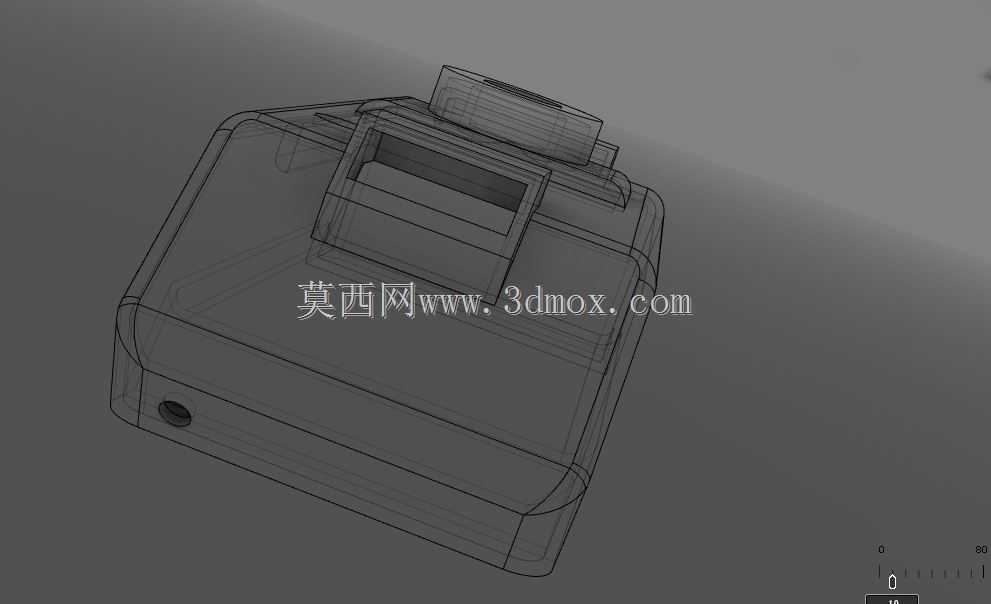

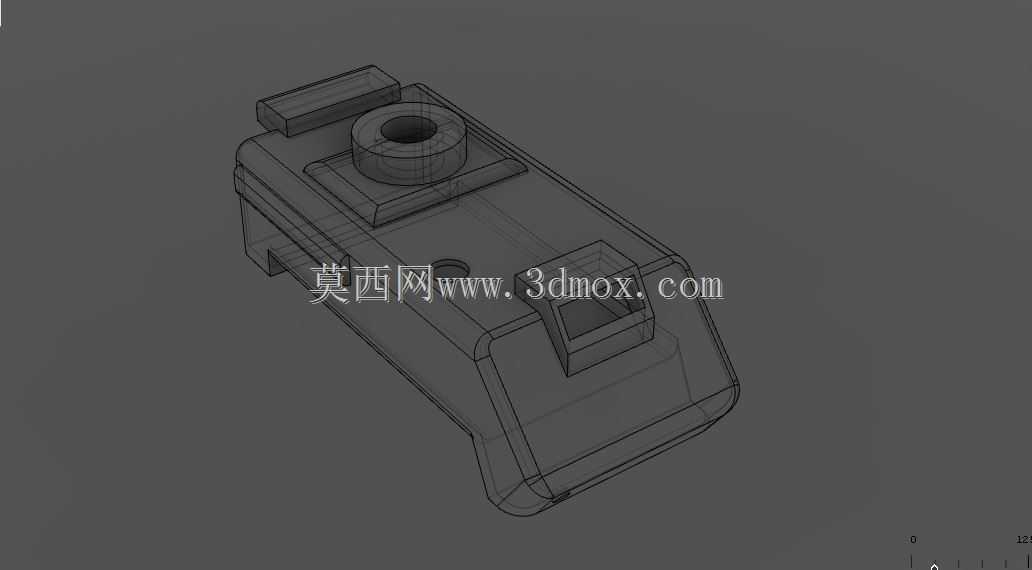

军用装甲运兵车车身结构三维设计

该装甲运兵车车身结构主要面向前线步兵投送、战场区域兵力机动的核心应用场景，作为装甲车辆的核心承载与防护基体，其设计直接决定了载员生存能力、装备适配性与复杂地形通行表现。从结构功能来看，车身整体采用一体化承载式壳体设计，摒弃了传统非承载式车身的大梁冗余结构，将防护装甲板与承载框架做融合式处理，既能够为舱内搭载的步兵提供正面、侧面与顶部的破片、轻武器直射防护，也可作为车载观瞄设备、通信天线、乘员座椅、武器站基座的安装基体，所有外部接口的安装位都在建模阶段做了沉台与加强筋处理，避免外置部件安装后破坏装甲整体防护连续性。设计过程中优先考虑了载员舱的空间利用率，车身主体轮廓做了多段折线式的倾角处理，而非简单的直角盒体结构，这种倾斜装甲设计一方面可以在同等装甲厚度下提升对来袭弹头的跳弹概率，降低穿深损伤，另一方面也能合理压缩车身正面投影面积，减少战场被弹面。车身侧面预留了对应的观察窗与射击孔安装位，顶部设置了圆形的武器站安装基座，基座周边做了环形凸起的防水挡边结构，可适配不同口径的遥控武器站安装需求，基座下方的舱体内壁做了网格状加强筋布局，能够承受武器连续射击产生的后坐力冲击，避免结构疲劳开裂。车身前部的凸起结构为动力舱预留安装空间，舱体与后部载员舱之间设置了防火隔热的隔断安装位，可阻断动力舱的热量与噪音向载员舱传递，同时隔断上预留了管线穿舱的密封过孔，避免穿舱位置成为防护薄弱点。车身尾部的方形开口为载员进出舱门的安装位，开口周边做了双层装甲叠边处理，舱门闭合后可与周边装甲形成无缝衔接的防护面，避免缝隙处成为破片侵入的通道。从安装边界来看，车身底部做了V型导流结构的基础造型，可在遭遇地雷爆炸冲击时将冲击波向车身两侧导流，降低对舱内人员的冲击伤害，底部预留了悬挂系统、传动机构的安装支点，所有支点位置都做了局部加厚处理，能够承受越野行驶过程中产生的交变载荷，避免长期使用后出现支点开裂变形。车身整体的外轮廓尺寸严格控制在公路、铁路运输的限界范围内，两侧突出的安装座为侧裙板、附加装甲的安装预留了接口，可根据任务需求快速加挂不同防护等级的附加装甲模块，无需对主体车身结构做二次加工。建模过程中所有的折弯圆角、焊接坡口都做了细节还原，充分考虑了装甲钢板折弯、焊接加工的工艺可行性，避免出现无法落地加工的锐角、超薄壁结构，车身内壁的所有棱角位置都做了圆角过渡处理，防止车辆行驶颠簸时舱内人员磕碰受伤，同时也能降低应力集中带来的结构失效风险。
