现代常规动力潜航作战装备结构造型

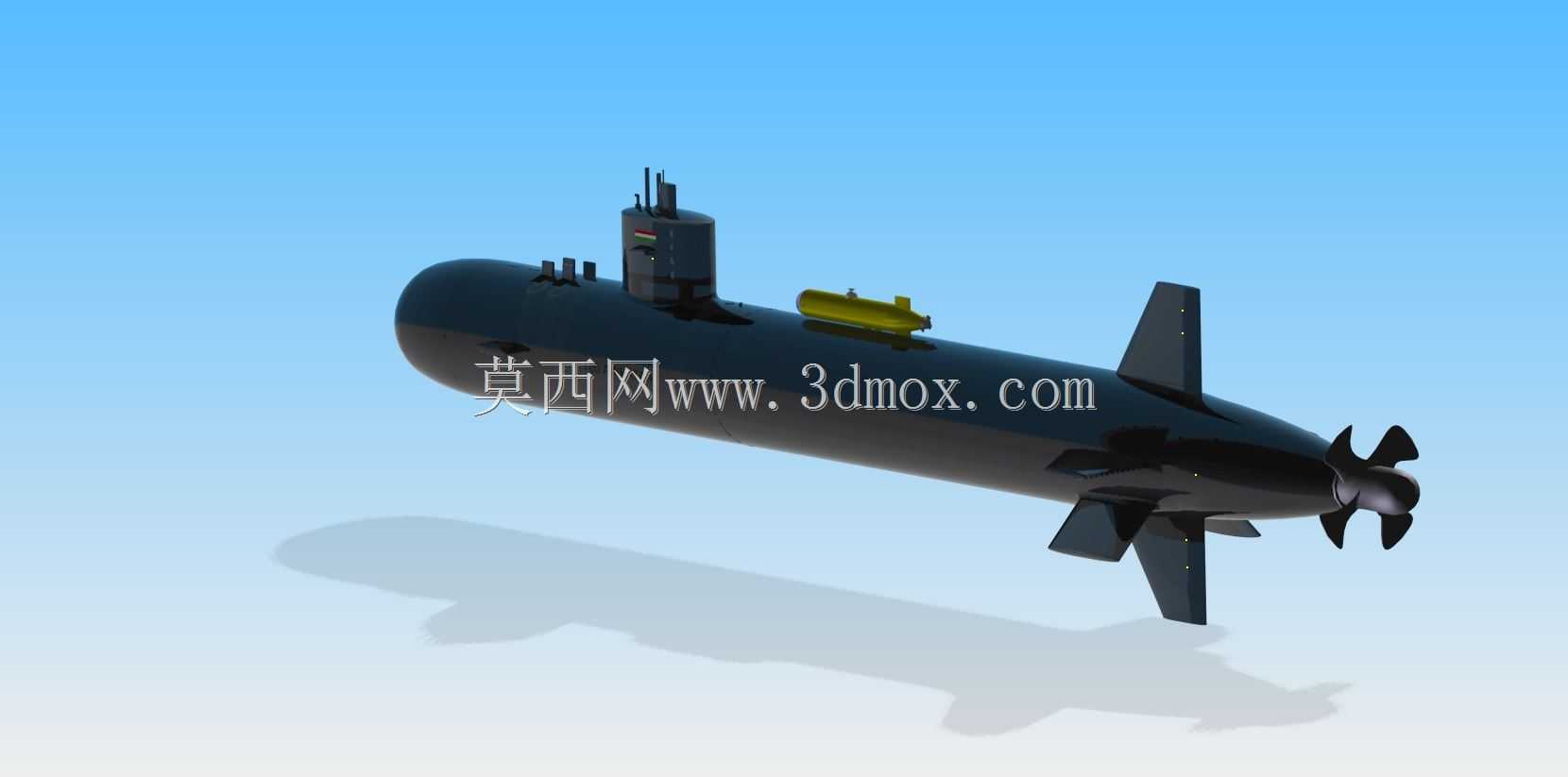

这款潜航装备的三维结构设计，首先围绕水下长时潜航的核心需求展开，整体采用拉长水滴型的流线型耐压壳体布局，这种线型在水下航行时能有效降低流体阻力，减少航行过程中的流噪，同时兼顾水面航行时的稳性要求。从结构布局来看，艇艏段预留了声呐基阵的安装空间，围壳舵布置在指挥台围壳前部位置，这种布局能减少舵面转动时对艏部声呐工作的干扰，同时在近水面航行时能获得更好的舵效，避免舵面受水面波浪的直接冲击。指挥台围壳集成了潜望镜、通信天线、通气管等升降设备的安装通道，围壳与主艇体的连接处做了圆弧过渡处理，能降低航行时的马蹄涡产生，减少局部流阻与流激噪声。艇体中部的上层建筑区域预留了载荷搭载空间，可根据任务需求搭载不同的任务模块，满足日常训练、巡航等不同场景的使用要求。尾部采用十字型尾舵布局，搭配七叶大侧斜螺旋桨，十字尾舵的结构可靠性高，加工与维护难度较低，适合近岸浅海区域的航行操作，大侧斜螺旋桨能有效降低桨叶工作时的空泡噪声，提升潜航时的隐蔽性。在设计过程中，需要严格控制各舱段的重量分配，保证艇体的重心与浮心位置匹配，确保水下航行时的纵倾平衡，同时要考虑耐压壳体的肋骨布置间距，保证壳体在不同下潜深度下的结构强度，避免出现应力集中的问题。艇体外部的流水孔布置也经过线型优化，减少孔穴处的流噪与阻力，各外附件的安装边界都做了与主艇体的平顺过渡，避免出现突兀的凸起结构影响整体水动力性能。这类潜航装备主要用于水下巡逻、侦查、训练等场景，结构设计时既要考虑水下高速航行的性能，也要兼顾低速悬停、转向时的操纵灵活性，尾舵的转动角度范围、螺旋桨的盘面比都经过匹配计算，保证不同航速下的推力与操纵力矩满足使用要求，同时艇体的外形尺寸也需要满足靠泊、通过狭窄航道时的边界限制，外部突出物的高度都控制在安全范围内，避免停靠时发生碰撞损坏。
