多腔型精密注塑塑料模具结构设计

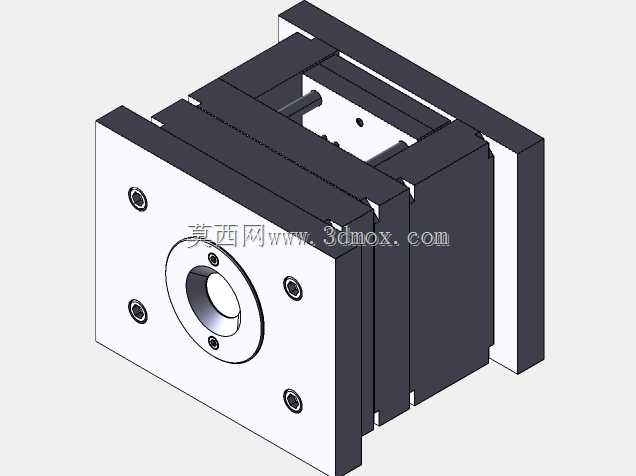

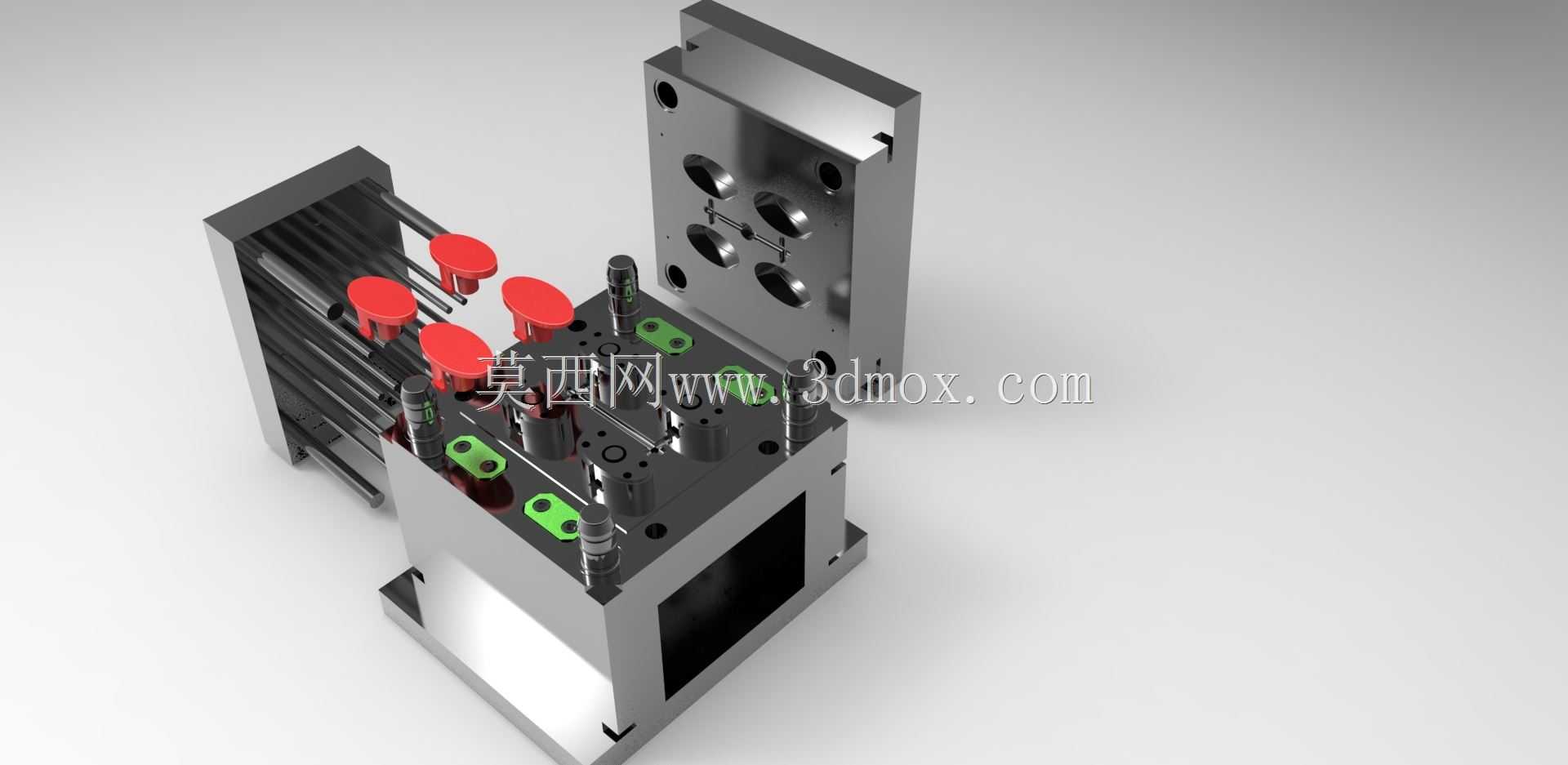

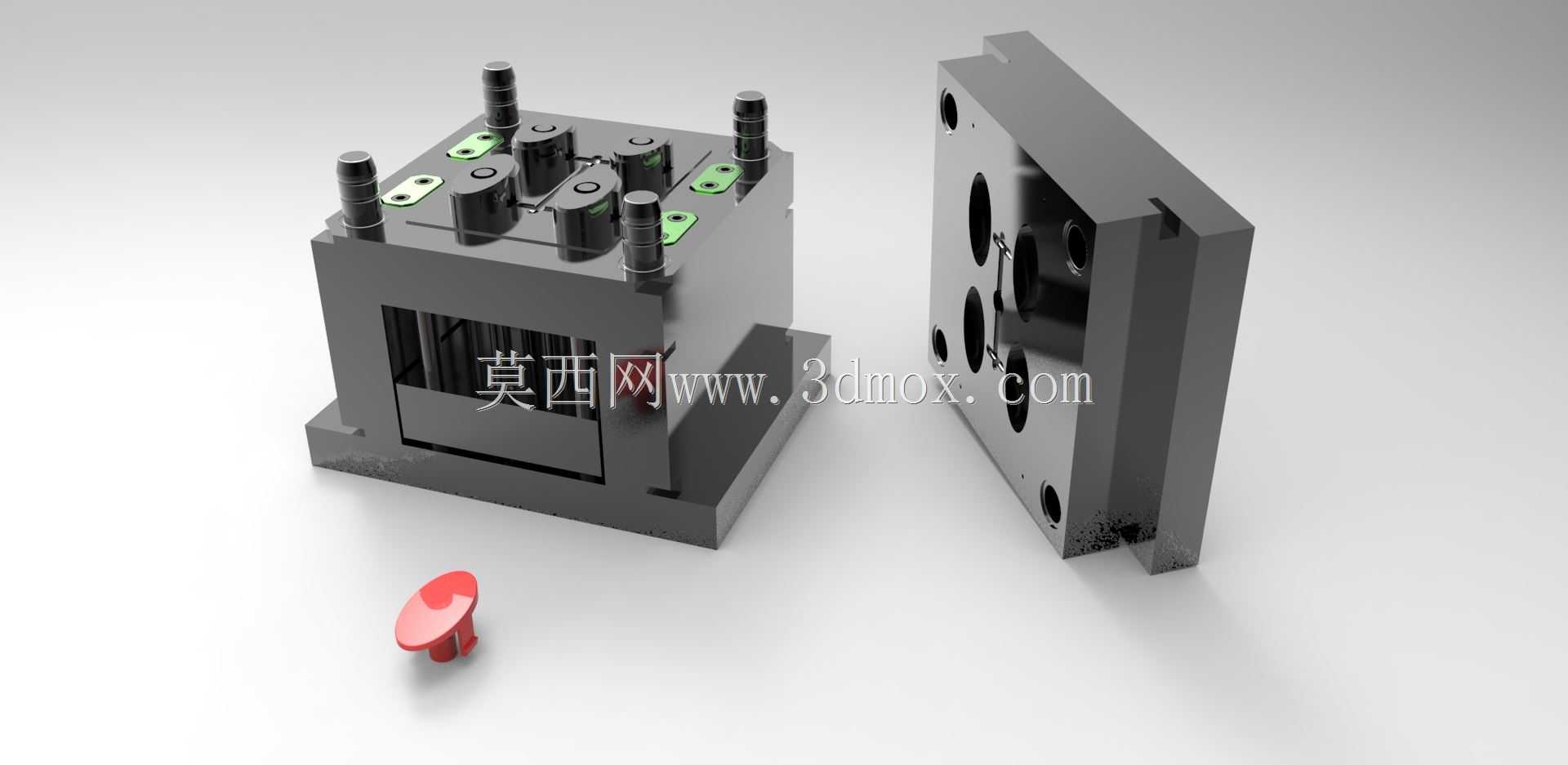

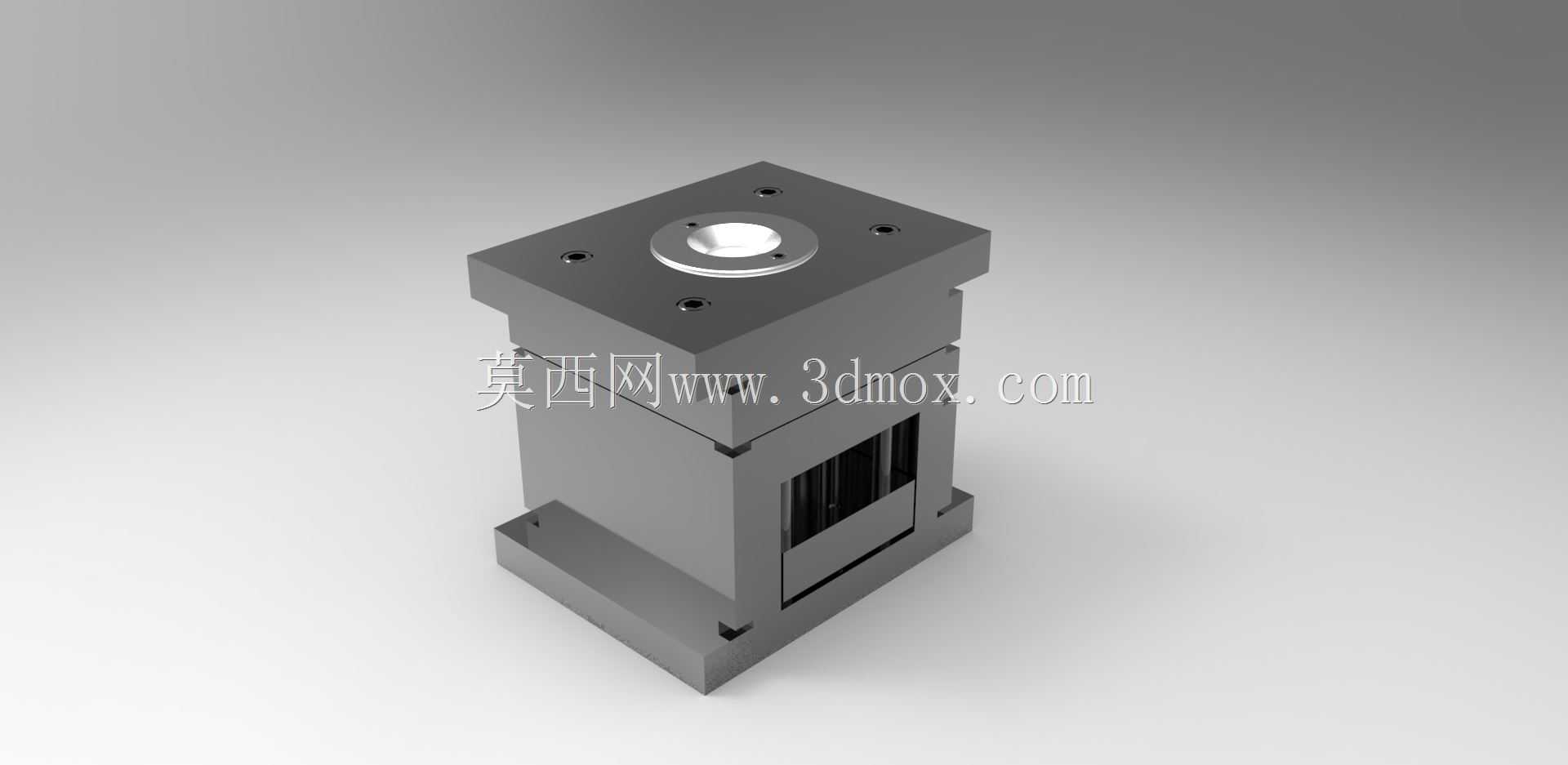

这套模具结构面向小型塑料制件的批量注塑生产场景，适配卧式注塑机的安装接口，可直接完成从熔融塑料充型到冷却顶出的完整成型工序，日常生产中多用于小型日用塑料件、电子设备外壳类塑件的加工，单模次可完成多件塑件的同步成型，能有效压缩单件塑件的成型周期，提升批量生产的效率。整套模具采用标准两板模结构布局，动定模的合模导向依靠四角布置的导柱导套完成，合模过程中导柱先进入导套完成定位，避免合模错位造成型腔啃伤，保证型腔合模后的同轴度与贴合精度。定模侧设置了多组独立型腔，型腔表面根据塑件外观要求做了抛光处理，流道采用平衡式布局，从主浇道到各分流道的长度、截面尺寸保持一致，确保熔融塑料注入各型腔时的压力、流速均匀，避免不同型腔成型的塑件出现缺胶、飞边、收缩率不一致的缺陷。动模侧对应设置了型芯组件与顶出机构，顶杆的排布位置避开塑件的外观面，布置在塑件的加强筋、装配凸台等非外观区域，顶出时受力均匀，不会造成塑件顶白、变形问题。冷却水路围绕型腔与型芯做环绕布置，水路接口设置在模具的非操作侧，适配注塑机的冷却水循环系统，可在成型过程中快速带走热量，缩短塑件冷却定型的时间，同时保证模温分布均匀，减少塑件因冷却不均产生的翘曲变形。整套模架采用标准模架规格，安装尺寸适配常规吨位的卧式注塑机，模具的总厚度、定位圈尺寸、浇口套球面半径都符合通用注塑机的安装边界要求，不需要额外做安装适配改造即可上机使用。模具的分型面贴合精度经过配模处理，合模后分型面间隙控制在成型塑料溢边值以下，生产过程中不会出现飞边问题。日常生产维护时，导柱、导套、顶杆等滑动部件需要定期加注润滑脂，减少磨损量，延长模具的使用寿命；冷却水路需要定期做除垢处理，避免水垢堵塞水路影响冷却效率。这套结构的设计思路兼顾了成型效率与生产稳定性，多腔布局平衡了生产节拍与模具加工成本，适合中小批量塑料件的长期生产使用，结构上没有复杂的抽芯、绞牙机构，后期维护难度低，对生产操作人员的技术要求不高，可快速完成上机调试投入生产。
