沉头平整螺杆高精度三维建模作品

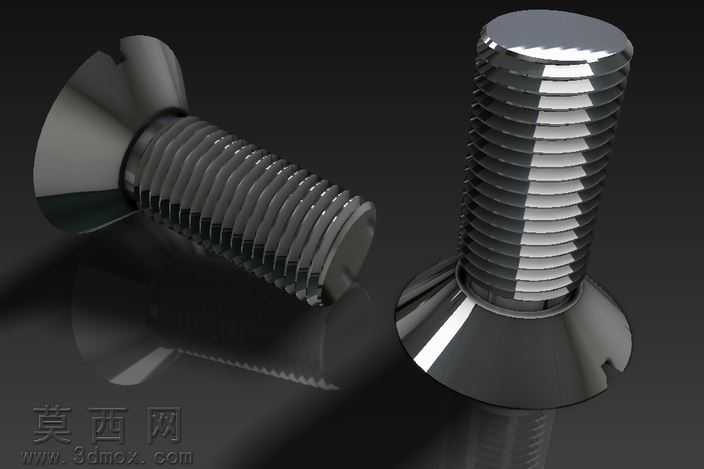

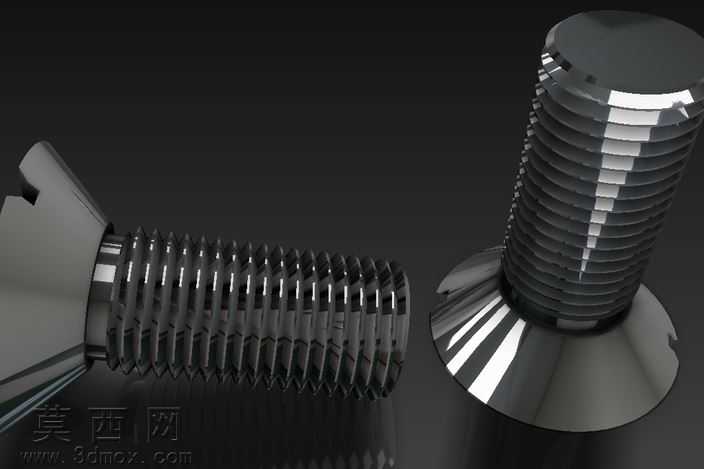

本作品为沉头平整螺杆的高精度三维建模成果，建模过程严格遵循机械紧固件的通用设计规范，完整还原了沉头螺杆的全部结构特征。建模初期先梳理沉头螺杆的结构逻辑，将零件拆解为沉头头部、螺杆杆身、连续螺纹牙型三个核心结构模块，先绘制螺杆的中心轴线作为建模基准，通过旋转特征生成沉头头部与光滑杆身的基础实体，其中沉头头部的锥面角度严格参照通用沉头紧固件的标准参数设置，保证头部锥面的倾斜角度符合实际装配的沉孔贴合要求，头部顶面的一字开槽结构通过拉伸切除特征完成，开槽的宽度、深度均匹配对应规格螺杆的通用尺寸，避免出现结构比例失真的问题。螺纹部分的建模是本次作品的核心环节，没有采用简化的贴图示意方式，而是通过螺旋线扫描切除的方式生成真实的连续螺纹牙型，先根据螺杆的公称直径设定螺旋线的基准直径，按照标准螺距参数生成贴合杆身的连续螺旋路径，再绘制符合普通三角螺纹牙型角的截面轮廓，沿螺旋路径完成扫描切除操作，逐圈生成完整的螺纹牙结构，每一圈螺纹的牙顶、牙底过渡都做了平滑处理，还原真实螺纹的圆角过渡特征，避免出现尖锐棱角不符合实际加工工艺的问题。材质与渲染环节，为模型赋予了抛光金属材质，调整材质的反射率、粗糙度参数模拟镀锌紧固件的金属光泽效果，通过环境光遮蔽效果强化螺纹牙之间、沉头底部的阴影层次，让螺纹的连续结构、沉头的锥面形态能够清晰展现，渲染视角选择能够同时呈现两款不同长度规格沉头螺杆的角度，直观展现同系列螺杆的结构一致性。整个建模过程全程保证结构尺寸的比例协调，所有特征的参数设置都贴合实际工业生产中沉头螺杆的加工逻辑，既保证了模型外观的写实度，也让模型的结构具备可用于装配模拟、工程演示的实用性，完整呈现了标准紧固件类零件的三维建模思路与细节处理技巧。
