暖通空调用SPK4静压充气箱结构设计

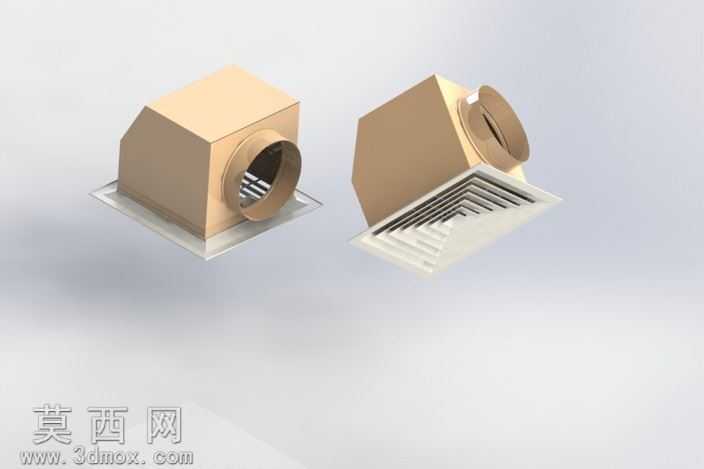

本模型为暖通空调系统配套的SPK4规格静压充气箱，采用SolidWorks完成全参数化三维建模，建模过程严格遵循暖通通风设备的实际生产尺寸规范，精准还原595×595规格箱体的完整结构特征。建模阶段首先搭建箱体主体的基准框架，采用钣金建模逻辑构建箱体外壁结构，对箱体的折边、拼接接缝做了符合钣金加工工艺的细节处理，避免出现不符合生产实际的尖锐结构与无厚度薄壁特征。箱体主体采用哑光米黄色金属材质模拟实际镀锌喷塑的外壳质感，材质参数调整阶段重点还原金属喷塑表面的低反光、细微颗粒质感，避免出现过度反光的塑料感偏差；接口部位的圆形金属风筒单独赋予拉丝金属材质，区分风筒与箱体主体的材质差异，还原实际产品中不同部件的材质区别。模型完整呈现了两款同规格不同安装形式的充气箱结构，一款为侧接圆形风管的方形箱体结构，底部预留平整安装法兰边，法兰边上的安装定位孔按照实际安装间距做了等距阵列，孔位边缘做了倒角处理还原实际冲孔加工的工艺特征；另一款为下带百叶格栅的送风结构，百叶格栅的叶片角度、间距完全参照实际通风产品的送风参数设计，每片百叶的厚度、倾斜角度保持一致，格栅与箱体的拼接缝隙做了精细化处理，还原实际产品的装配精度。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度投射，搭配辅助补光消除箱体底部与侧面的死黑阴影，适当添加环境反射让金属材质的质感表现更真实，同时保留箱体表面的细微纹理，避免过度光滑失真。设计过程中充分考虑该类部件在暖通空调系统中的功能定位，箱体内部预留足够的静压稳压空间，风筒接口的直径尺寸匹配常规通风风管的通用规格，安装法兰的尺寸适配常规吊顶安装的龙骨间距，百叶出风面的有效通风面积经过比例核算，保证送风过程中气流能够平稳减速、减少动压转化为静压，降低通风系统的气流噪音，让模型不仅具备外观展示效果，也能够直接用于暖通系统的装配模拟、安装点位排布演示，为暖通工程的方案设计、产品选型提供直观的三维参考依据。
