多槽式V带传动一步锥轮结构设计

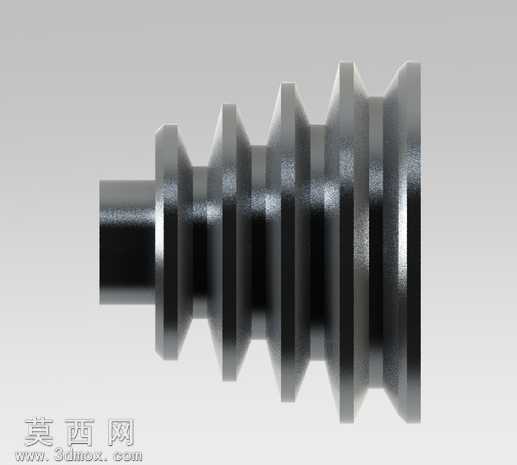

本作品为V带传动用一步锥轮三维建模成果，建模阶段以机械传动设计规范为核心依据，首先完成整体结构的参数化草绘：先确定轮体的轴向基准与径向回转中心，依次绘制左端安装轴段的圆柱轮廓、各V型槽的锥面截面线、右端挡边的轮廓线，通过回转特征生成轮体基础实体，保证各轴段同轴度、各V型槽的槽角、槽间距、槽深完全匹配对应V带的啮合尺寸要求，避免传动过程中出现带体打滑、偏磨的问题。建模过程中对轮体的细节结构做了精细化处理：左端安装轴段预留了标准的装配定位尺寸，可与传动轴、轴承等配套部件完成无干涉装配；各V型槽的槽面做了连续相切的曲面过渡处理，消除建模过程中产生的尖锐棱角与碎面，保证后续导入仿真模块时网格划分的均匀性；轮体各段的衔接位置做了符合机械加工工艺要求的圆角过渡，既还原了实际机加工的工艺特征，也避免应力集中问题对轮体结构强度的影响。材质与渲染阶段，针对锥轮的实际应用场景赋予了对应的金属材质：轮体整体采用调质钢材材质参数，调整金属材质的粗糙度、反射率参数，还原钢制机加工零件经表面处理后的哑光金属质感，对V型槽的工作接触面做了细微的纹理处理，模拟带轮长期与V带摩擦接触形成的表面质感，同时添加了柔和的环境光影效果，通过多角度的光源布置清晰呈现各V型槽的轮廓结构、轴段的台阶特征与整体的回转形态，让渲染效果兼具结构展示性与真实质感。设计思路上，该一步锥轮针对多级V带变速传动场景开发，多槽一体式的结构设计可同时匹配多根V带的传动需求，无需拆分多个带轮拼装，既减少了装配环节的累计误差，也提升了传动过程中的整体稳定性；轮体的轴向尺寸、径向尺寸均经过传动比验算，可满足特定传动比下的动力传递需求，各结构尺寸预留了合理的加工余量与装配间隙，模型可直接导入工程图模块生成加工图纸，也可用于传动系统的装配仿真、运动干涉检查与动力学分析，为V带传动系统的设计优化提供可靠的三维数字模型支撑。
