符合STANAG4694标准的战术导轨结构

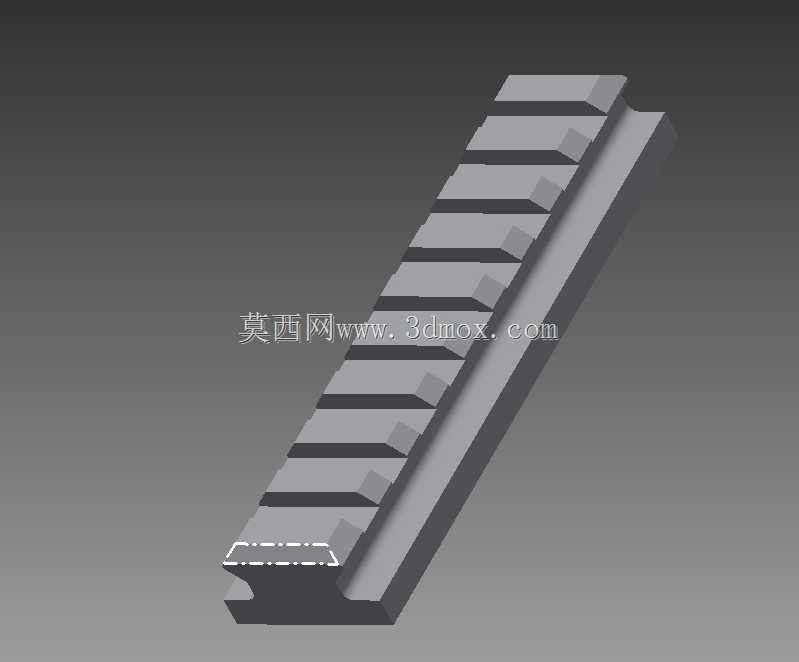

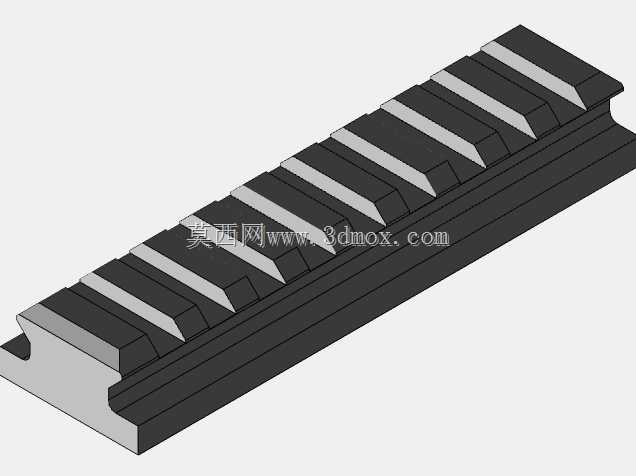

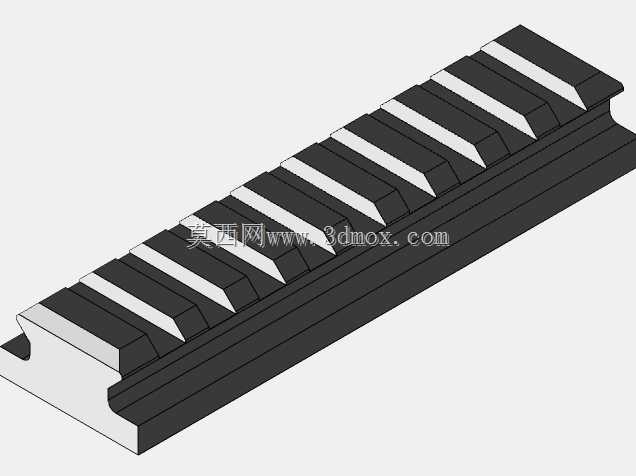

在轻武器战术附件加装、光电设备搭载的相关结构设计场景中，导轨作为附件安装的基准载体，其尺寸精度、安装适配性直接决定了战术附件的挂载稳定性与重复定位精度。这款STANAG4694导轨的设计完全遵循北约标准协议规定的接口尺寸，在建模过程中优先保证安装基准面的形位公差，所有卡槽的节距、槽宽、槽深参数均严格匹配标准要求，避免出现附件装夹卡滞、间隙过大导致的晃动问题。从实际应用场景来看，这类导轨不仅可用于轻武器护木、机匣顶部的附件挂载，在工业检测设备的传感器快装、光学实验平台的元件调整、民用摄影器材的配件拓展场景中，也可依托其统一的接口标准实现附件的快速拆装与位置调整。设计过程中，首先确定导轨的安装基准底面，将其作为所有尺寸标注的基准，保证导轨与安装基体贴合时的平面度要求，相邻卡槽的中心距公差控制在标准允许的范围内，确保不同厂商生产的同标准附件都能顺利装夹。导轨的外形采用等截面直条结构，侧面的定位槽做了倒角处理，既可以减少附件滑入时的摩擦阻力，也能避免锐边磕碰导致的尺寸变形。安装边界方面，导轨底面预留了标准的安装孔位间距，可适配不同厚度的安装基体，安装孔做了沉头设计，保证紧固件安装后不会突出导轨上表面，避免干涉附件的滑动装夹。在结构强度设计上，导轨的受力截面经过校核，在挂载常规重量的光学瞄准镜、战术灯、激光指示器等附件时，不会出现弯曲变形，卡槽的受力面做了加厚处理，长期反复拆装附件也不会出现卡槽磨损导致的定位失效。建模时还原了导轨的所有细节特征，包括卡槽端部的退刀结构、安装孔的倒角、导轨边缘的去毛刺处理，这些细节在实际加工和装配中都会直接影响产品的使用体验，退刀结构可以保证机加工时刀具能够顺利退出，避免卡槽根部出现圆角导致附件无法装夹到位，边缘去毛刺则可以避免安装时划伤操作人员或附件表面。对于需要进行战术改装、设备快装结构设计的从业者来说，这个精准的导轨模型可以直接导入装配体中使用，无需反复核对标准尺寸，能够大幅缩短设计周期，避免因尺寸偏差导致的装配返工问题。
