HK45手枪枪管防护套结构设计

　　该零件为HK45手枪枪管配套的防护套筒，整体呈薄壁圆筒形态，主要用于套设在枪管外部，对枪管形成包覆式防护。在实际使用场景中，这类套筒既可以隔绝枪管连续射击后产生的高温，避免射手误触烫伤，也能够在枪械携行、拆装过程中减少枪管表面与外界硬物的磕碰、刮擦，保护枪管外壁的加工精度与表面质量。

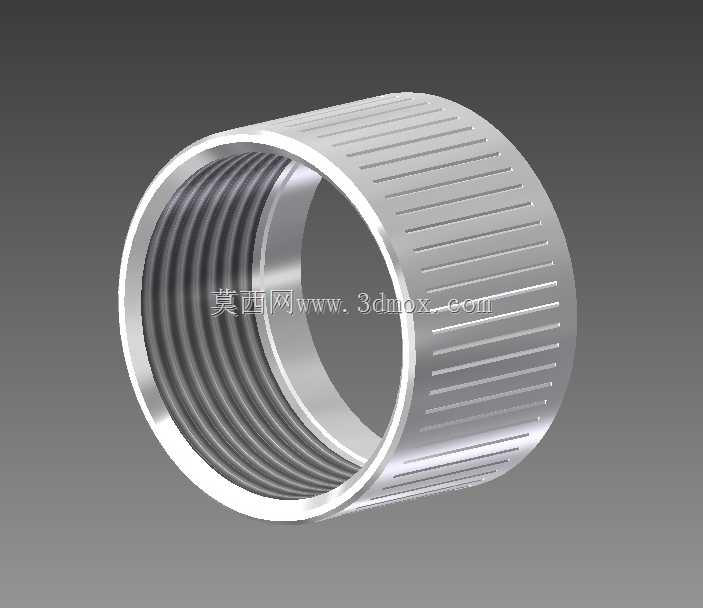

　　从结构上看，套筒内壁加工有连续的内螺纹，用于与枪管外壁的对应螺纹段旋合固定。这种螺纹连接方式能够保证套筒与枪管之间的同轴度，安装后不会出现径向晃动，同时拆装过程无需额外工具，手动即可完成旋紧与拆卸，便于日常维护时快速取下清洁。螺纹段的长度覆盖套筒内壁大部分区域，旋合后接触面积充足，可承受射击过程中产生的振动，避免长期使用后出现松脱。

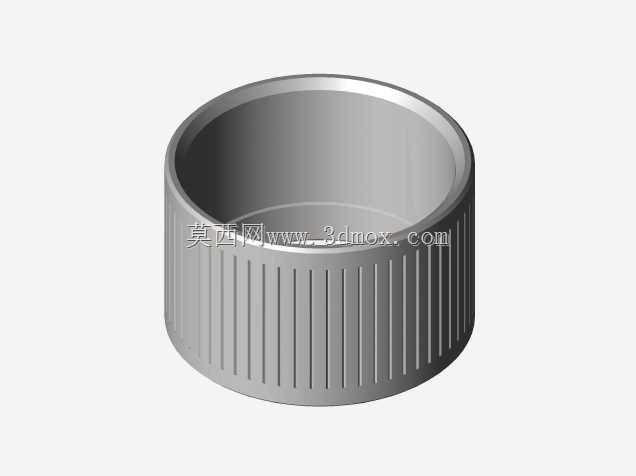

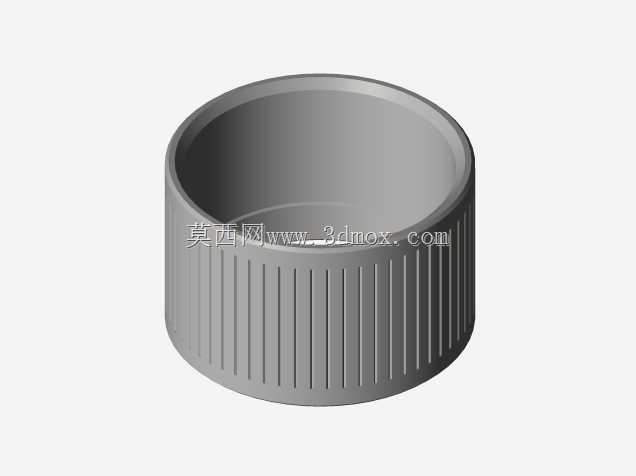

　　套筒外壁设计有均匀分布的轴向直纹滚花结构，这些凸起的直条纹路并非装饰性设计，而是具备明确的工程功能。一方面，滚花结构大幅增加了套筒外壁的摩擦系数，射手在手动旋拧套筒进行拆装时，即使手部沾有枪油、汗液或灰尘，也能够获得足够的握持摩擦力，不会出现打滑现象；另一方面，轴向直纹形成了连续的散热沟槽，枪管射击产生的热量可以通过这些沟槽与空气形成更大的接触面积，加速热量向外散发，相比光滑外壁的套筒，散热效率有明显提升。同时，滚花结构也能够在套筒意外磕碰时，优先由纹路凸起部分承受冲击力，减少套筒本体出现大面积凹陷变形的概率。

　　建模过程中，首先以枪管的外径与外螺纹参数为基准确定套筒的内孔尺寸，保证螺纹旋合的配合公差处于合理区间，既不会因间隙过大导致同轴度偏差，也不会因过盈量过大造成拆装困难。套筒的壁厚经过权衡设计：壁厚过小会导致整体结构刚性不足，受到外力时容易发生变形，甚至挤压内部枪管影响射击精度；壁厚过大则会增加不必要的重量，破坏枪械原有的重心平衡，同时导致外径尺寸增加，影响枪械在枪套中的插拔顺畅度。最终的壁厚取值在保证结构强度的前提下，控制了整体重量，使套筒加装后不会对枪械的握持手感与指向性造成明显影响。

　　套筒的两端边缘均做了倒角处理，入口端的倒角能够在安装时起到导向作用，方便快速对准枪管螺纹，避免旋合过程中出现螺纹错牙、刮伤枪管表面的问题；另一端的倒角则去除了尖锐的加工边缘，避免在携行和操作过程中划伤射手手部或勾挂衣物、枪套内衬。

　　从安装边界来看，套筒的总长度与枪管上对应的螺纹安装段完全匹配，安装到位后套筒端面会与枪管上的定位台阶贴合，形成轴向定位，保证每次安装后套筒的位置一致，不会因射击振动出现轴向窜动。套筒的最大外径为滚花纹路的顶部直径，该尺寸需要与配套枪套的内部容纳空间相适配，保证枪械加装套筒后仍可顺利放入原有枪套，不会出现卡滞。

　　在选材层面，这类零件通常采用合金钢经机加工成型，表面进行发黑或磷化处理，在保证足够结构强度的同时具备一定的防锈能力，能够适应野外使用时的复杂环境。三维建模时需要重点保证内螺纹的牙型、螺距与枪管螺纹完全匹配，同时控制外壁滚花的均匀分布，避免出现纹路深浅不一、间距不均的问题，确保加工后的成品具备良好的装配性能与使用手感。
