航空航天用等截面长条形扶手结构

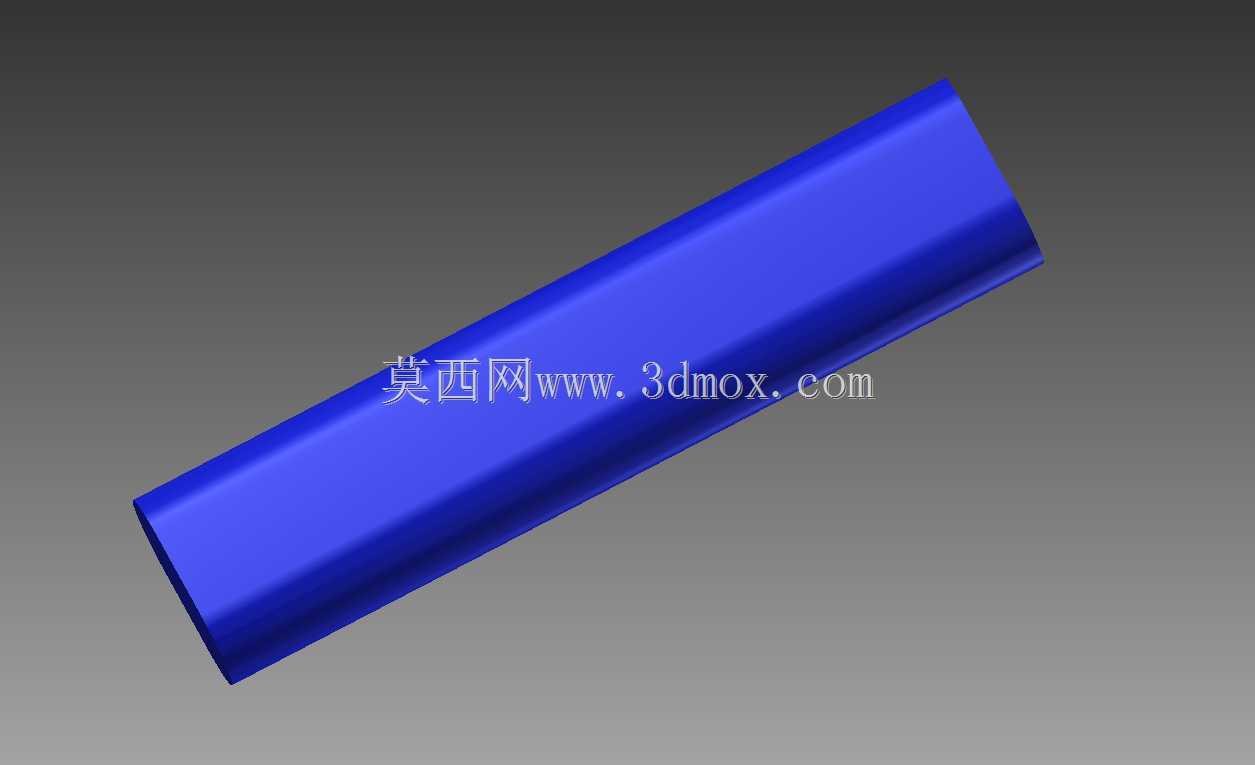

在载人航天器舱内布局设计中，扶手是航天员舱内移动、姿态稳定、作业借力的核心接触构件，这类构件的设计需要同时兼顾力学承载、人机功效、安装适配性多方面的工程要求，不能仅做简单的杆状结构处理。本次设计的扶手采用等截面挤压成型思路，整体为250mm长度的定长构件，截面轮廓经过多轮人机功效验证，握持区域的弧度完全贴合航天员身着舱内航天服时的手套握持曲面，避免出现尖锐棱角、局部应力集中的结构，同时保证握持时不会出现打滑、硌手的问题，适配舱内微重力环境下航天员借力移动、固定身体姿态的实际使用需求。从结构受力角度出发，该扶手采用一体化等截面设计，没有额外的拼接焊缝或者连接断点，整体结构的抗弯、抗扭性能均匀，在航天员施加不同方向的借力载荷时，不会出现局部应力突变导致的结构失效，截面的壁厚经过力学仿真校核，在满足轻量化要求的前提下，能够承受多倍于航天员实际施加的峰值载荷，预留足够的安全冗余。安装边界方面，该扶手的两端端面为平整的机加工面，可直接通过标准紧固件与舱内的结构安装基座连接，不需要额外设计转接件，安装时的定位基准清晰，能够快速完成舱内的装配对位，适配舱内标准化的安装接口，同时等截面的设计也让该扶手可以根据舱内不同区域的布局需求，通过截断调整长度后直接使用，不需要重新开模或者调整加工工艺，具备较强的通用适配性。在实际舱内应用场景中，这类扶手不仅承担航天员移动借力的功能，还可以作为舱内辅助设备的临时挂载支点，在航天员开展舱内实验、设备检修作业时，可通过快挂结构将小型工具袋、作业附件临时固定在扶手上，拓展舱内的作业辅助能力。设计过程中特意规避了复杂的曲面变截面结构，采用规则的等截面形态，一方面降低加工制造的难度，提升构件的成品一致性，另一方面也方便后续的表面处理工序，保证扶手表面的防滑涂层均匀覆盖，不会出现局部涂层过薄或者堆积的问题，在微重力环境下长期使用不会出现涂层脱落、表面磨损过快的情况，满足航天器长周期在轨运行的使用要求。
