带轮式小型夹持锁止机构结构设计

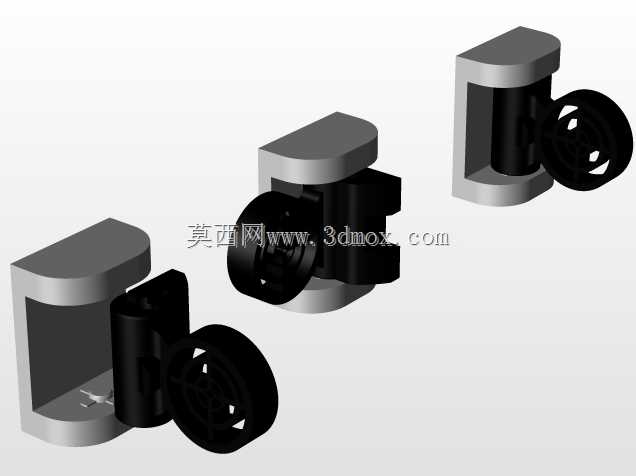

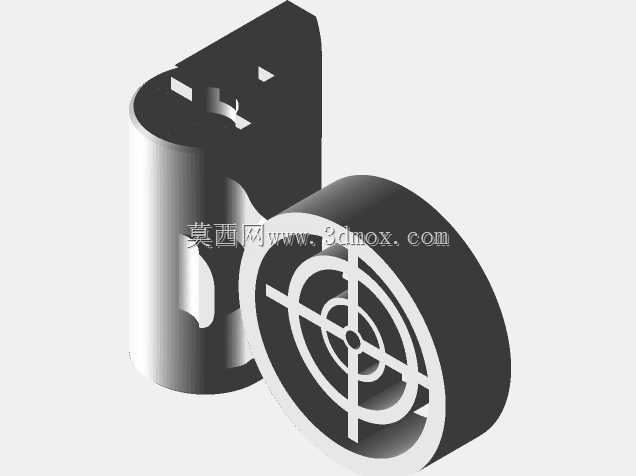

该结构属于小型夹持锁止类机械构件，在轻工自动化输送线、小型物料定位工装、便携折叠设备的铰接锁止场景中应用广泛，可实现工位间的快速卡位与解锁，适配需要频繁开合、定位后需要保持固定姿态的装配工位。从实际使用需求出发，这类构件需要兼顾操作便捷性与锁止后的结构刚性，避免受载后出现松脱移位的问题。设计时优先考虑了操作端的人机交互逻辑，外露的带轮式操作件采用辐条式镂空结构，既降低了整体自重，也能在手动操作时增大接触摩擦力，无需额外加装手柄即可完成转动解锁动作，适合狭小安装空间内的盲操作场景。主体的C型基座采用半开放腔体结构，安装时可通过基座背部的平面直接贴合设备安装面，预留的安装孔位可适配M4-M6规格的紧固件，安装边界控制在较小的尺寸范围内，不会占用过多设备布局空间，可直接嵌入到型材框架、薄板设备的铰接位置。内部的锁止芯体采用圆柱回转式结构，与基座腔体采用小间隙配合，转动时的阻尼控制在合适区间，既不会出现旷量晃动，也不会因为配合过紧导致操作卡滞。带轮与锁止芯体采用同轴连接结构，转动带轮时可直接带动芯体旋转，实现锁止凸台与对接件卡槽的啮合与脱离，整个动作行程控制在90度转动范围内，操作时无需大幅度转动即可完成状态切换。考虑到实际使用中的磨损问题，锁止啮合面做了小角度的导向倒角，对接时可自动修正微小的位置偏差，降低对位精度要求，即使对接件存在少量位置偏移，也能顺利完成锁止动作。结构整体没有多余的外露凸起，所有棱角都做了小圆角过渡，避免操作时出现剐蹭风险，同时分体式的装配结构也方便后期维护更换易损部件，无需整体拆解设备即可完成构件的检修替换。在载荷适配方面，该结构可承受常规小型工装的夹持载荷，锁止状态下可抵抗垂直于安装面的倾覆力矩，满足轻型物料定位、小型舱门开合锁止、折叠工位固定等场景的使用需求，构件的整体重量控制在较低水平，不会给搭载设备带来过多的额外负载。
