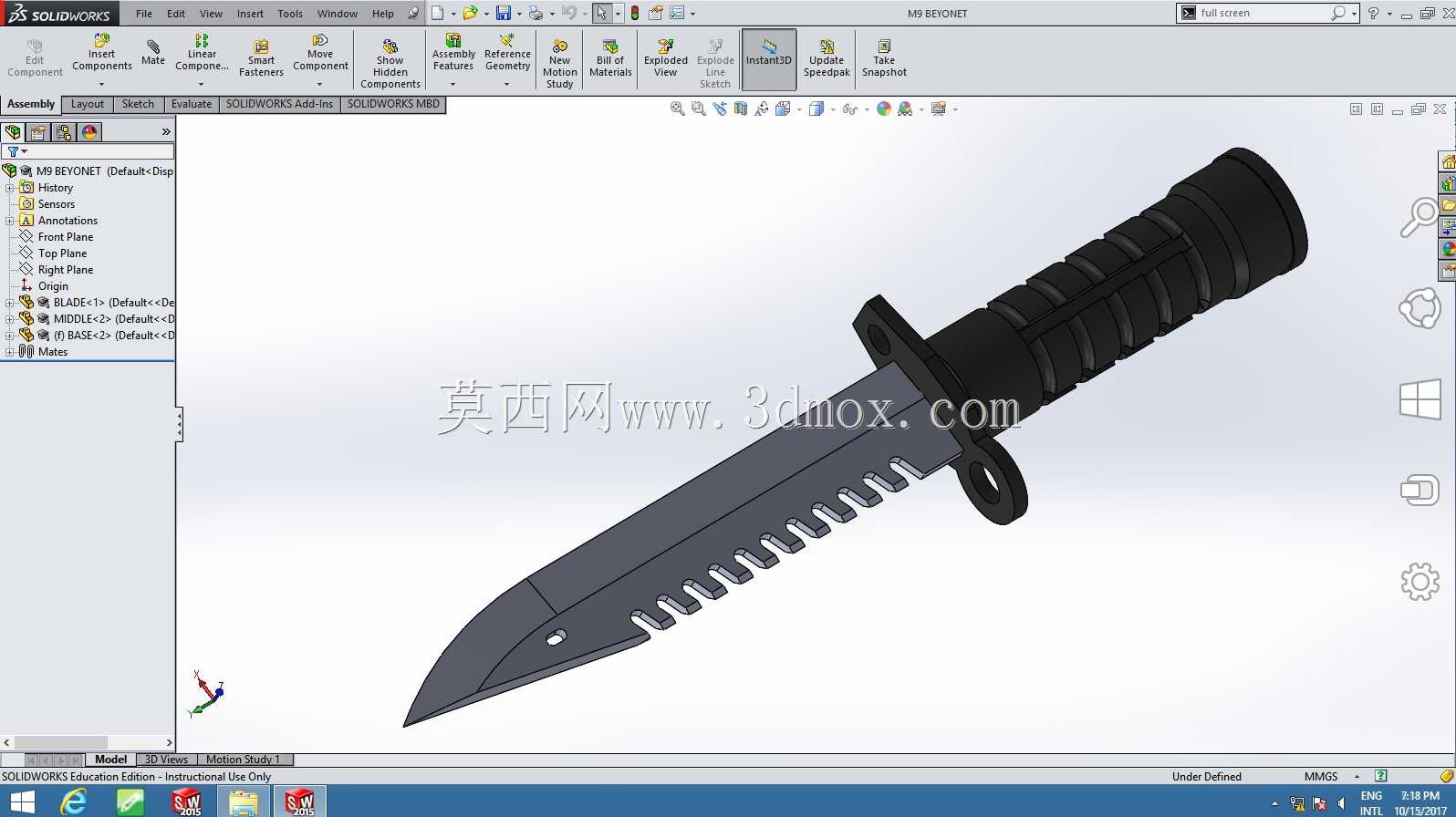

基于实物测绘的M9刺刀SolidWorks建模

　　本次建模的M9刺刀，是参照实物测绘完成的三维数模，可用于单兵装具配套结构验证、战术装具适配设计、刀具类产品结构研发参考等场景。作为多用途军用刺刀，该产品实际使用中可配合步仓完成刺击动作，刀背的锯齿结构可实现锯切硬质材料、剪切铁丝等功能，刀身开孔可配合刀鞘组成剪具，刀柄尾部的卡合结构可与对应制式枪械的刺刀座完成可靠锁定，满足野外作业、战术行动中的多场景使用需求。建模过程中优先还原了实物的装配逻辑，整体分为刀身、刀柄、护手、尾盖几个核心装配单元，刀身部分重点还原了刀尖的穿刺角度、刃口的切削斜面、刀背锯齿的齿形参数与节距，以及刀身与护手配合的定位台阶，保证装配后无错位间隙。刀柄部分采用带防滑环槽的圆柱结构，建模时还原了环槽的深度、

　　间距以及表面的防滑纹理曲率，握持区域的直径符合人体工程学握持尺寸，护手位置的枪口环与刀柄尾部的卡槽同轴度在建模时做了装配约束，保证与枪械配合时的安装精度。从安装边界来看，该刺刀整体长度控制在300mm级，刀身宽度在30mm左右，护手处枪口环内径适配对应制式枪械的枪口外径，刀柄尾部的卡榫尺寸与枪械刺刀座的卡槽尺寸完全匹配，装配后刀身与枪管轴线的平行度偏差在建模时做了公差约束，避免安装后出现干涉。刀身的锯齿部分每个齿的切削角度、齿深都参照实物做了等比例还原，剪切孔的位置距离刀尖的尺寸、孔的直径都按照实物测绘值建模，保证配套刀鞘使用时的剪切功能可在虚拟装配中完成运动验证。刀柄内部的刀身安装槽深度、固定销的位置都做了细节还原，

　　可直接用于后续的工程图导出、手板制作验证，也可作为战术装具设计时的配套参考数模，用于刺刀套、挂载装具的结构适配设计，避免装具设计时出现尺寸不匹配、挂载干涉的问题。建模时对所有锐边做了符合实物的倒角处理，刀身的刃口部分做了薄化处理还原真实刃口的厚度变化，刀柄的防滑槽边缘做了小圆角过渡，还原实物注塑成型后的边缘特征，整体数模的装配关系完整，无缺失特征，可直接用于结构干涉检查、运动仿真验证等设计环节。
