机加工钻孔工序用螺杆式夹紧钻虎钳结构

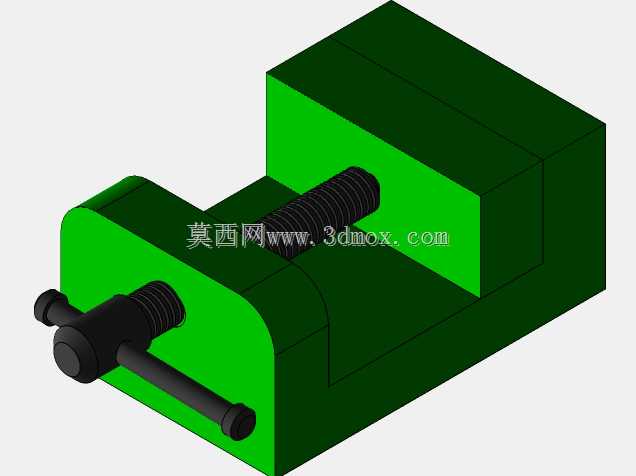

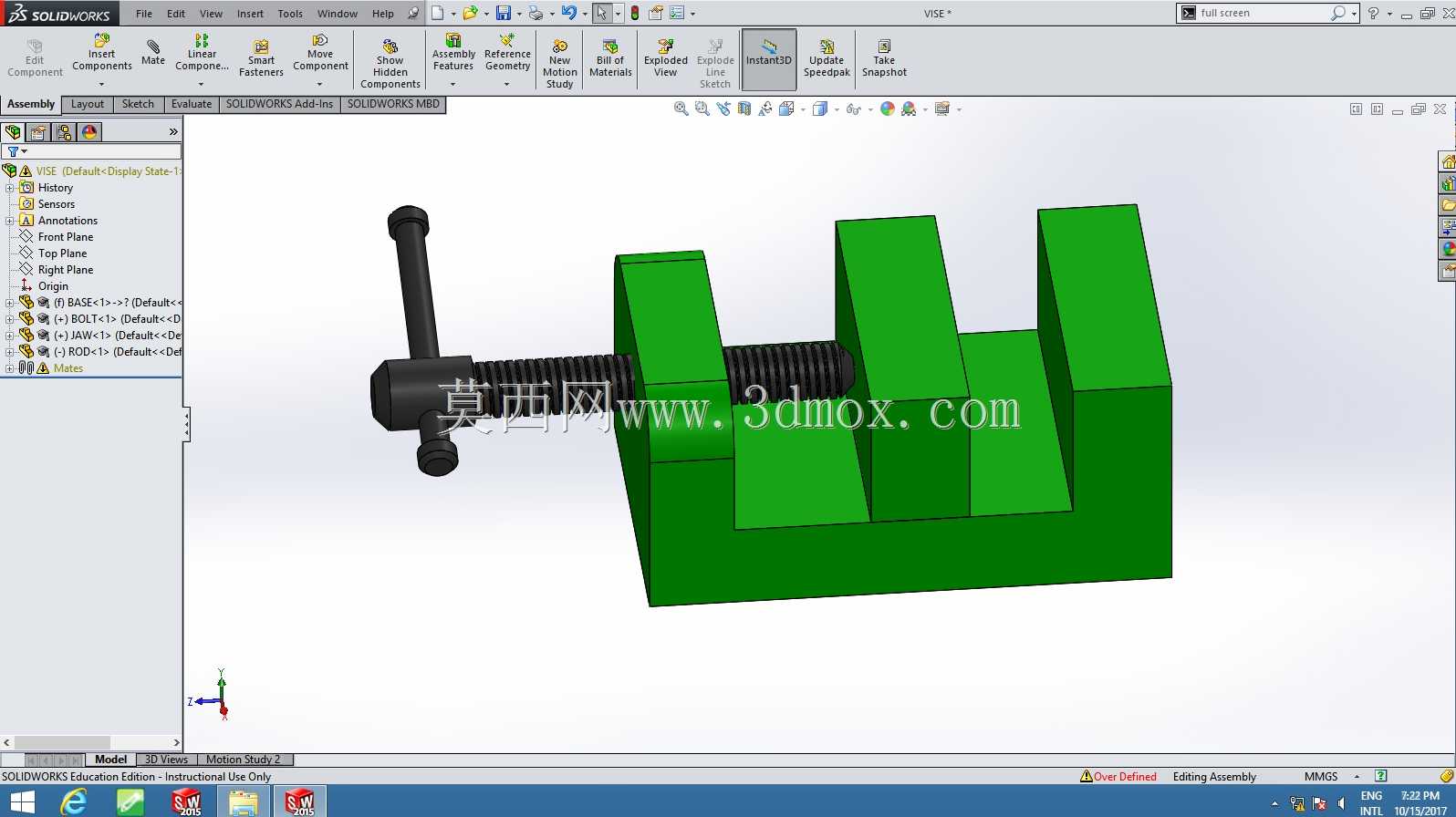

　　在钻床、台钻的常规加工作业场景里，这类小型螺杆夹紧钻虎钳是工位上最常见的装夹配套工装，和铣床用平口钳不同，它的结构更紧凑，专门适配钻孔工序的装夹需求，不需要承担铣削工况下的大侧向切削载荷，整体结构做了轻量化的紧凑设计，不会占用台钻工作台过多的安装面积。从结构设计逻辑来看，这款虎钳采用固定钳身与活动钳身配合的经典布局，钳身主体做了直角加强的块式结构，固定钳身的夹持面与底面保持严格的垂直公差，保证装夹工件后钻孔的垂直度不会因为钳身形变出现偏差。驱动部分采用梯形螺纹螺杆传动，这种螺纹副的自锁性能好，钻孔过程中产生的振动不会让钳口出现松动退夹的问题，螺杆端部配的T型转动手柄，操作人员不需要额外借助加力杆，单手就能完成工件的夹紧与松卸，

　　适配小尺寸工件的快速装夹节奏。钳身的安装边界做了平整的底面设计，底面预留的安装槽可以配合T型螺栓直接固定在台钻工作台的T型槽上，整体外形尺寸控制在小型工装范畴，钳口最大张开量适配常规小五金件、薄板件、小型轴类零件的装夹需求，不需要过大的开合行程就能覆盖台钻加工的常见工件尺寸范围。实际使用中，这类虎钳主要承担钻孔、扩孔、铰孔工序的工件夹持，能避免操作人员直接手持工件钻孔带来的安全风险，同时保证孔位的位置精度，钳口部分做了平直的防滑接触面，装夹平整工件时不会出现夹痕偏移，针对小型异形件也可以配合软钳口垫片完成装夹。设计过程中重点考虑了螺纹副的耐磨性能，钳身的壁厚做了均匀化处理，既保证装夹时的结构刚性，不会因为夹紧力过大出现钳身张口变形，

　　也不会因为冗余结构增加整体重量，方便操作人员根据加工需求在不同工位间挪动使用。和重型机用虎钳相比，它的结构没有多余的复杂传动部件，日常维护只需要定期给螺杆螺纹部分加注润滑脂，就能保证长期使用的顺畅度，不会出现卡滞问题，非常适合小型加工车间、五金维修工位、实训教学场景的钻床配套使用，装夹时只需要将工件靠紧固定钳口，转动手柄带动活动钳身进给，直到夹紧力达到钻孔作业的需求即可，操作门槛低，新入职的操作人员不需要长时间培训就能熟练使用。
