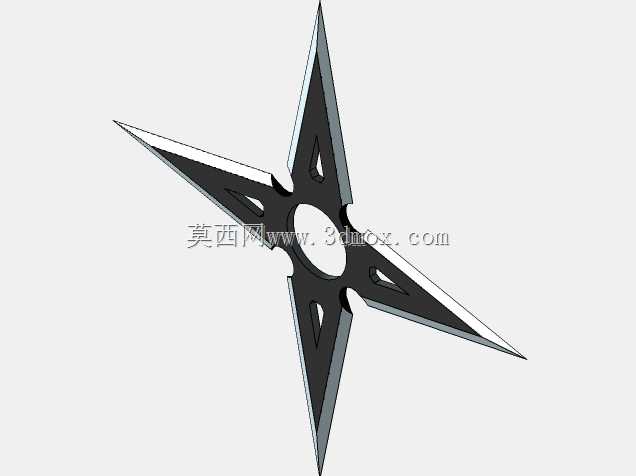

四角星形手里剑忍者飞镖结构设计

　　该结构为对称式四角星形投掷类器具，整体采用中心对称布局，四个刃部沿中心圆周均匀分布，相邻刃部夹角为90度，中心设置圆形通孔，既可以作为穿绳悬挂的挂载孔，也能在投掷过程中优化气流穿过结构的流场特性，降低飞行过程中的风阻偏移量，提升投掷后的落点稳定性。刃部采用双面开刃的楔形截面设计，从刃尖到中心基座的厚度逐步递增，刃尖位置做小圆弧过渡处理，避免应力集中导致的刃部崩裂问题，同时每个刃部靠近中心的位置设置三角形镂空结构，在不降低整体结构强度的前提下，有效减轻整体重量，调整结构的转动惯量分布，让旋转飞行过程中的转动惯量更集中于外侧刃部，提升飞行过程中的旋转稳定性，延长有效飞行距离。相邻刃部之间设置内凹的圆弧卡口，

　　可在近身使用时卡接对方的器械杆体，实现格挡、锁止的辅助功能，拓展器具的使用场景。整体结构的外轮廓最大回转直径可根据使用需求调整，常规手持使用的尺寸下，外轮廓直径控制在100-150mm区间，中心通孔直径设置为15-20mm，刃部最薄处厚度控制在1.5-2mm，基座最厚处厚度为4-5mm，整体重量控制在80-120g，适配普通成年人的手持握持与投掷发力习惯。建模过程中优先保证四个刃部的形位公差，所有刃部的尖端到中心孔圆心的距离公差控制在0.1mm以内，刃部的对称度公差控制在0.05mm以内，避免因结构不对称导致飞行过程中出现偏航、抖动的问题。结构表面可做哑光氧化或者发黑处理，降低光线反射率，避免使用过程中因反光暴露位置，

　　刃部边缘可根据使用需求做淬火处理，提升刃部的硬度与耐磨性能。该结构除了作为影视道具、文创周边的设计参考外，其对称式星形结构的力学分布思路，也可应用于旋转刀片、特种搅拌桨叶等工业零部件的结构设计中，通过对称刃部的布局实现均匀切割、均匀搅拌的功能，中心通孔的设计也可直接适配标准紧固件的安装需求，无需额外做安装位的二次加工。建模时对所有锐边做了统一的圆角过渡处理，避免加工过程中出现应力集中导致的开裂问题，同时也能降低加工、装配过程中划伤操作人员的风险，镂空结构的转角位置均设置R2以上的圆角，适配数控铣削、线切割等常规加工工艺的走刀要求，无需特殊工艺即可完成加工，有效控制加工成本。
