带散热筋结构的电机壳体热仿真分析模型

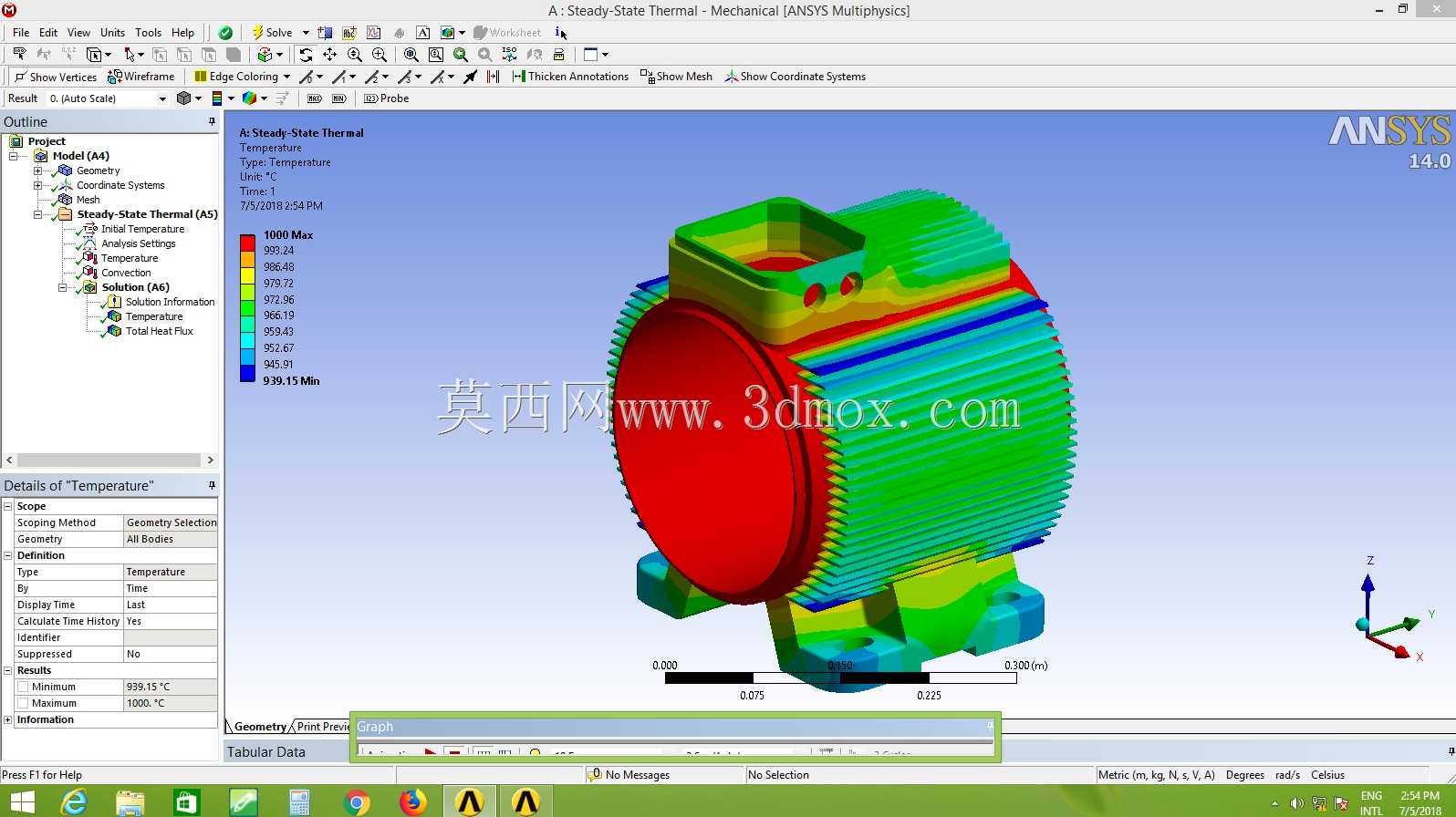

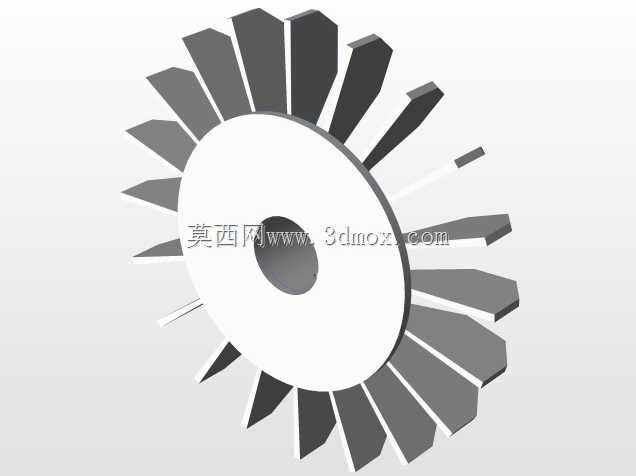

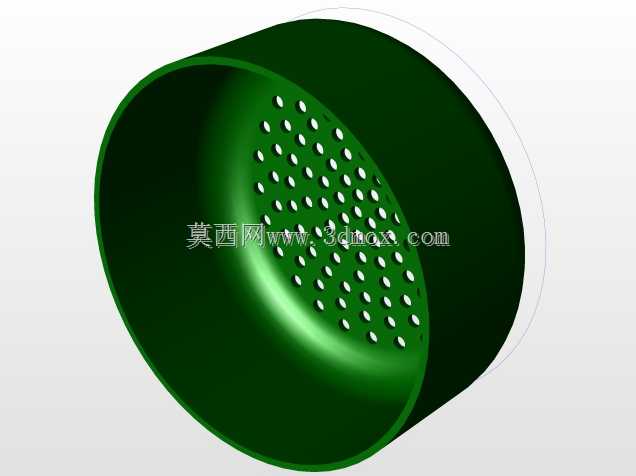

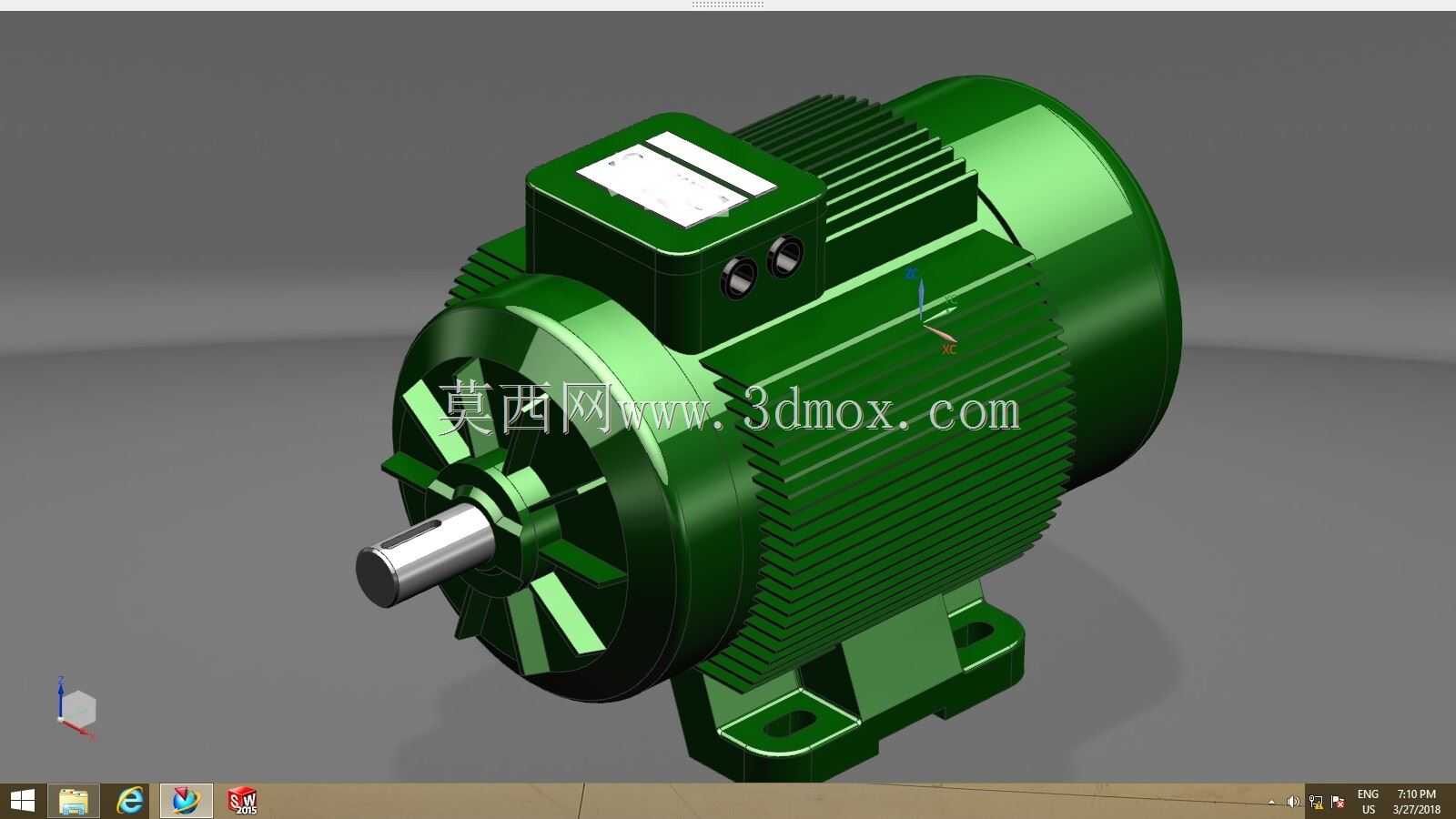

　　从热仿真云图能直观看到，这款动力部件的壳体采用周向密布散热筋的结构设计，核心思路是通过增大壳体与空气的接触面积，强化自然对流换热效率，匹配连续运行工况下的温升控制需求。实际应用场景覆盖小型工业输送设备、民用通风机组、小型机床辅助动力单元等对安装空间有约束、运行时长占比高的场合，这类场景往往没有额外的强制风冷配套，完全依赖壳体自身结构完成工作热量的耗散，因此散热结构的排布、筋条高度与厚度的匹配，直接决定绕组工作温度是否处于绝缘材料允许的长期运行区间。

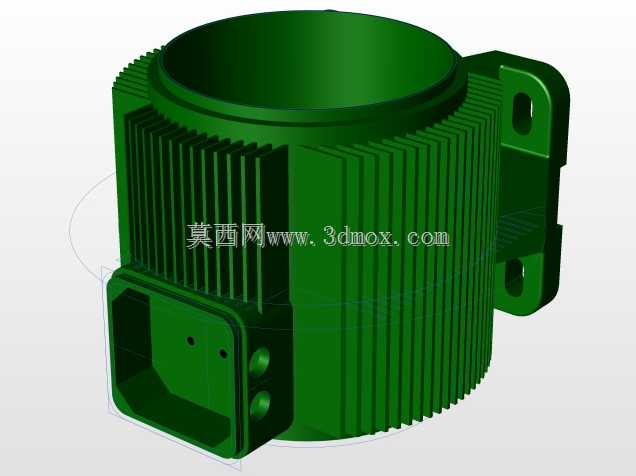

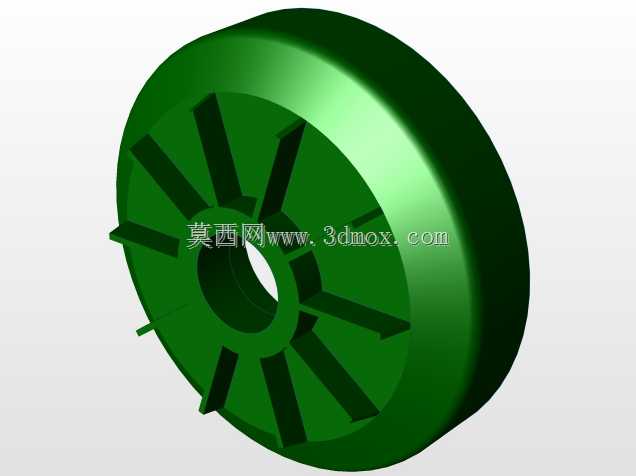

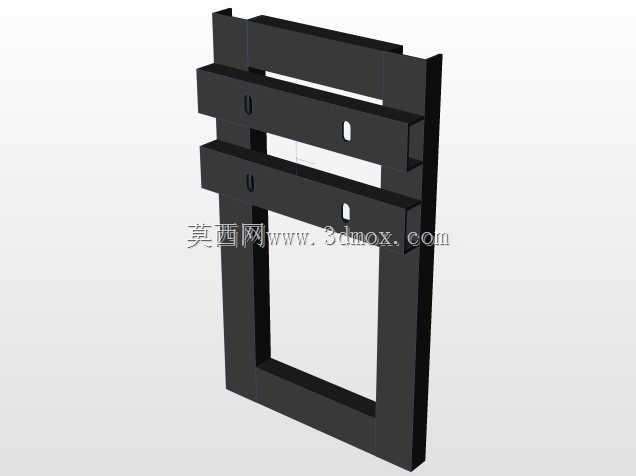

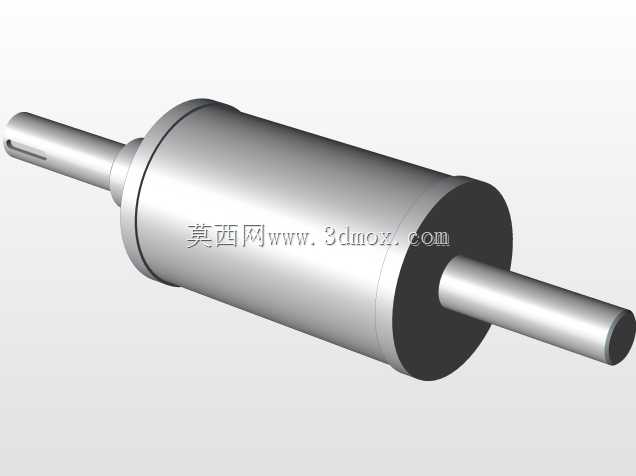

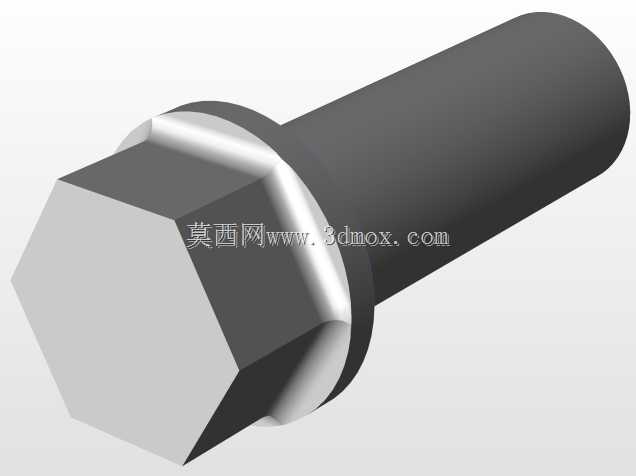

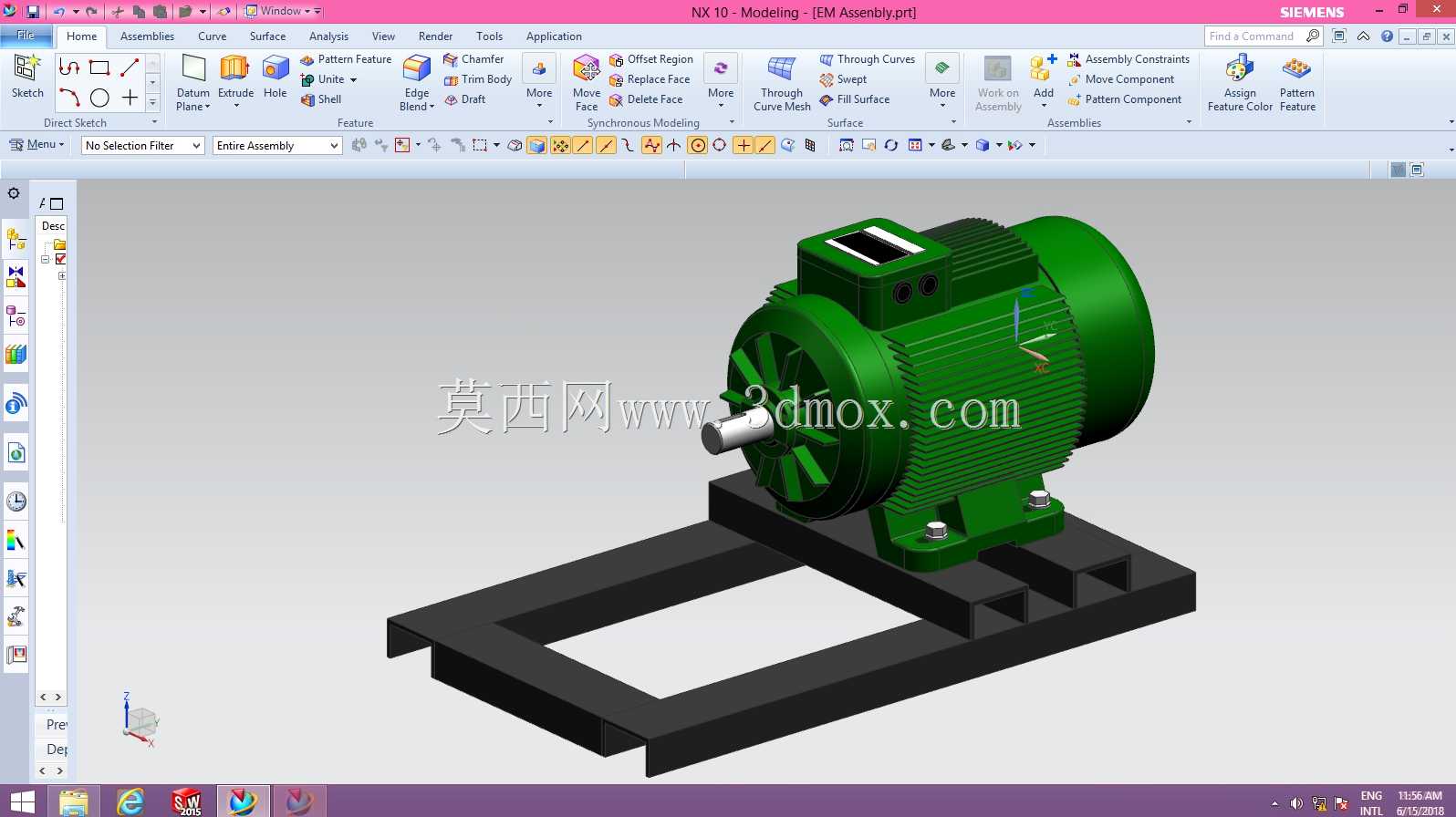

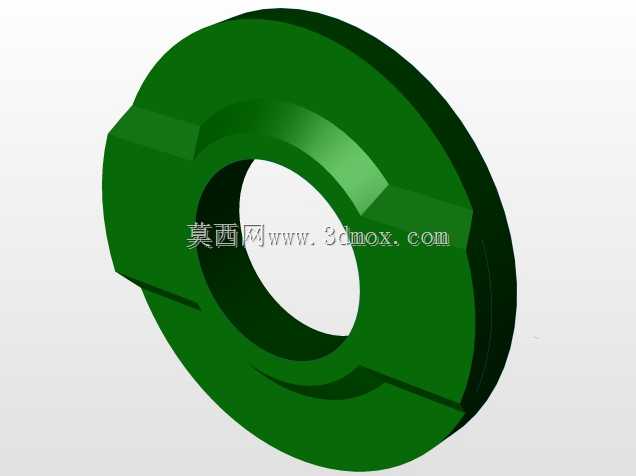

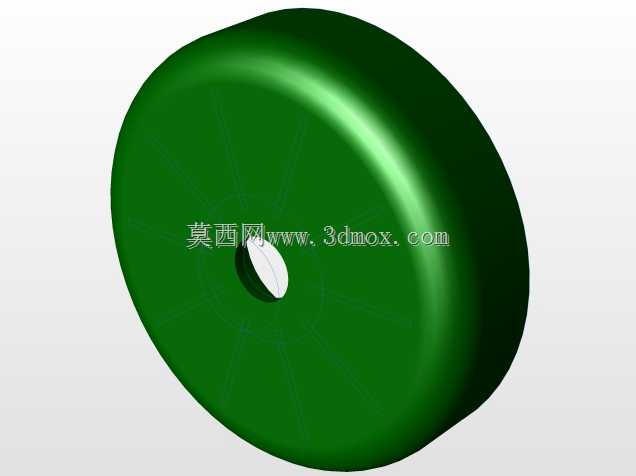

　　模型还原了完整的安装边界：底部两个带安装孔的支撑脚与壳体主体一体化铸造成型，安装孔位的中心距、支撑脚的高度都做了精准还原，选型时可直接匹配对应规格的减震垫与安装机架，不需要额外二次校核安装干涉。前端圆形端盖止口的尺寸精度在模型中做了保留，可直接对接负载端的连接法兰，保证输出轴的同轴度装配要求。

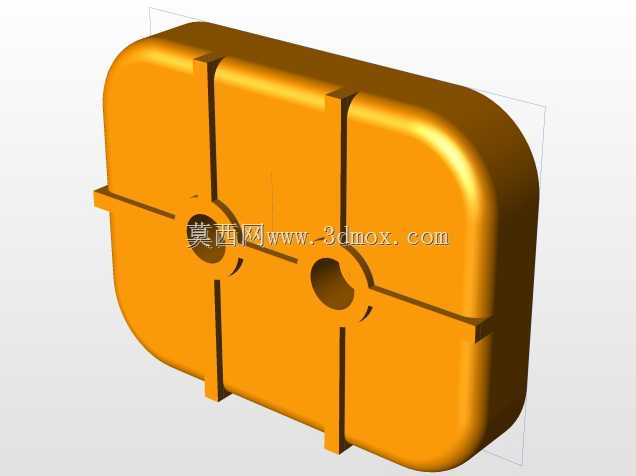

　　从温度场分布结果来看，壳体前端靠近绕组发热核心的区域温度最高，顺着散热筋向尾部、底部安装脚方向温度逐步降低，这一分布特征也验证了散热筋的排布方向顺着空气自然对流的流向设计，没有出现气流阻滞的结构死角。设计过程中特意将接线盒位置设置在壳体顶部偏侧的区域，既避开了高温集中区，也方便现场布线操作，同时接线盒周边的壳体做了局部加厚处理，兼顾结构强度与接线操作的空间余量。

　　壳体周向的散热筋采用等间距排布，筋条的厚度从根部到顶部做了微小的拔模斜度，既符合铸造工艺的脱模要求，也避免筋条顶部过薄导致运输、装配过程中出现磕碰断裂的问题。底部支撑脚与壳体衔接的位置做了圆弧过渡处理，减少铸造应力集中的同时，也能提升安装状态下的结构抗振性能，适配设备运行过程中产生的小幅振动载荷，避免长期运行出现连接脚开裂的故障。
