四足仿生机器人单腿执行机构结构

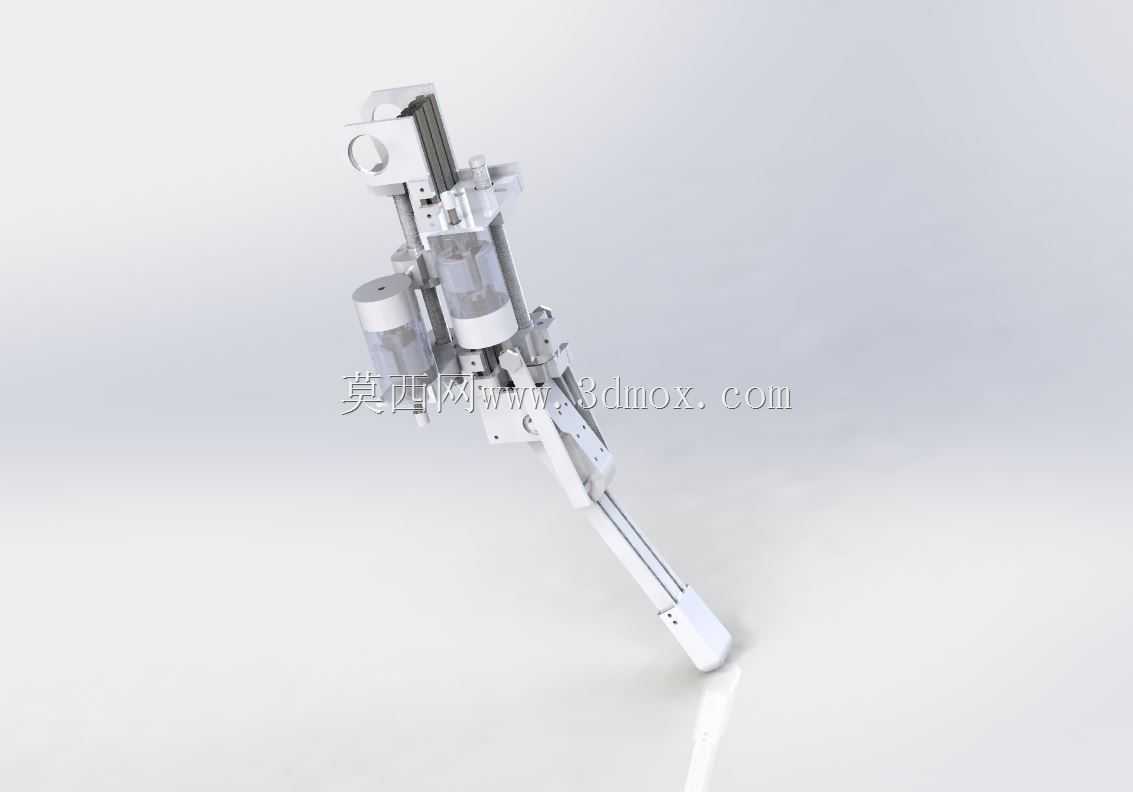

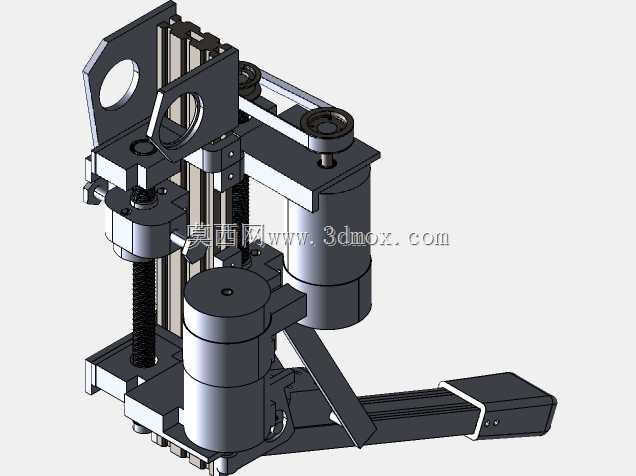

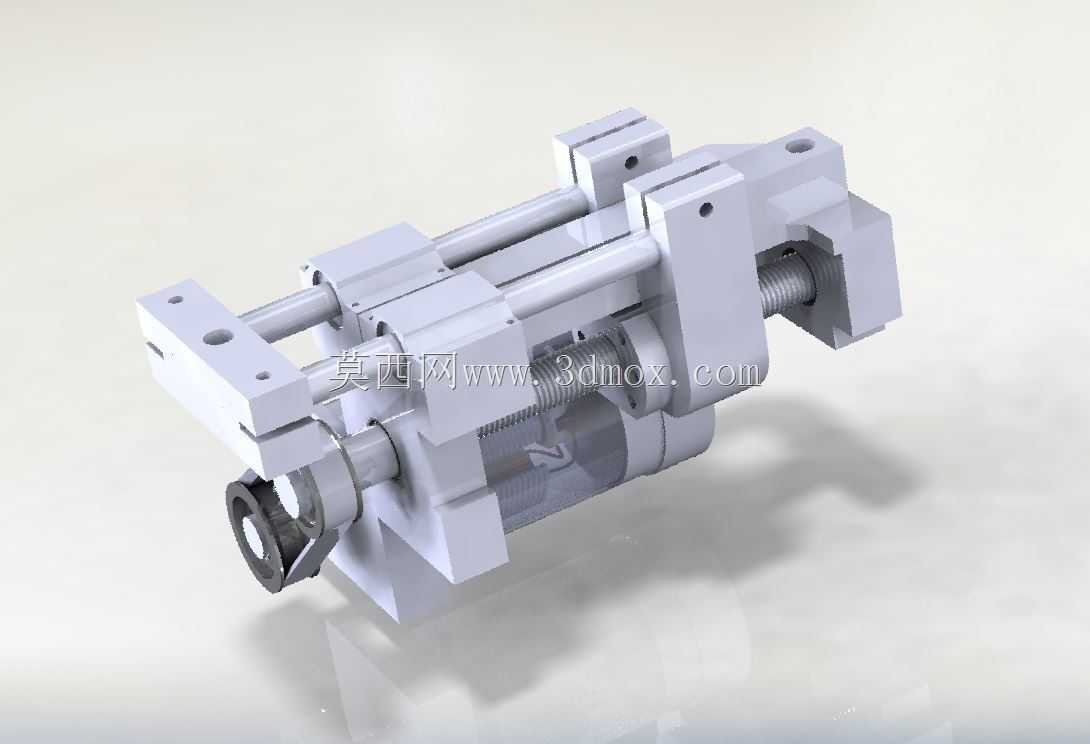

这款单腿执行结构主要面向四足仿生机器人的行走单元开发，可适配巡检、勘探、特种作业类四足机器人的腿部装配需求，替代传统轮式移动结构在非结构化地形的通过短板，能在碎石路面、台阶、缓坡等复杂地表环境下完成支撑、迈步、缓冲动作，为整机提供稳定的行走动力与姿态调节基础。从结构设计逻辑来看，整体采用立式串联布局，将两个驱动单元沿竖直支撑导轨排布，既压缩了腿部横向占用空间，也能让驱动部件的重心靠近机身连接端，降低腿部运动时的转动惯量，提升动态响应速度。上端驱动单元负责髋关节的摆动自由度调节，可带动整条腿完成前后方向的迈步摆幅控制，下端驱动单元配合连杆传动结构实现膝关节的屈伸动作，两个运动轴的传动路径均做了刚性强化，丝杠传动副搭配直线导轨做运动导向，能抵消侧向受力带来的结构形变，保证大负载支撑下的运动精度。结构的安装边界集中在上端的连接法兰区域，法兰面预留了标准的装配孔位，可直接与机器人机身的机架端面对接，不需要额外设计转接件，腿部完全伸展时的纵向长度适配中小型四足机器人的机身比例，足端做了加宽的平面接触设计，接触地面时能分散支撑压强，减少硬质地面的打滑概率，同时预留了缓冲垫的安装槽位，可根据使用场景搭配橡胶或硅胶缓冲件，吸收落地时的冲击载荷。设计过程中针对传动部件的防护做了考量，所有丝杠、导轨的运动区域都设置了限位结构，避免运动超程造成的部件损坏，驱动单元的安装座采用一体化铣削成型，减少拼接装配带来的累计误差，各转动关节处都预留了轴承安装位，可搭配深沟球轴承降低转动摩擦阻力，提升长时间运行的结构稳定性。在实际应用中，该结构可根据整机负载需求调整驱动件的功率参数，也可通过修改连杆长度调整腿部的步幅与抬腿高度，适配不同作业场景的行走需求，比如面向室内巡检场景可缩小整体尺寸提升运动灵活性，面向户外勘探场景可加大结构壁厚提升负载能力与抗冲击性能。
