双臂协作工业机器人实验台结构设计

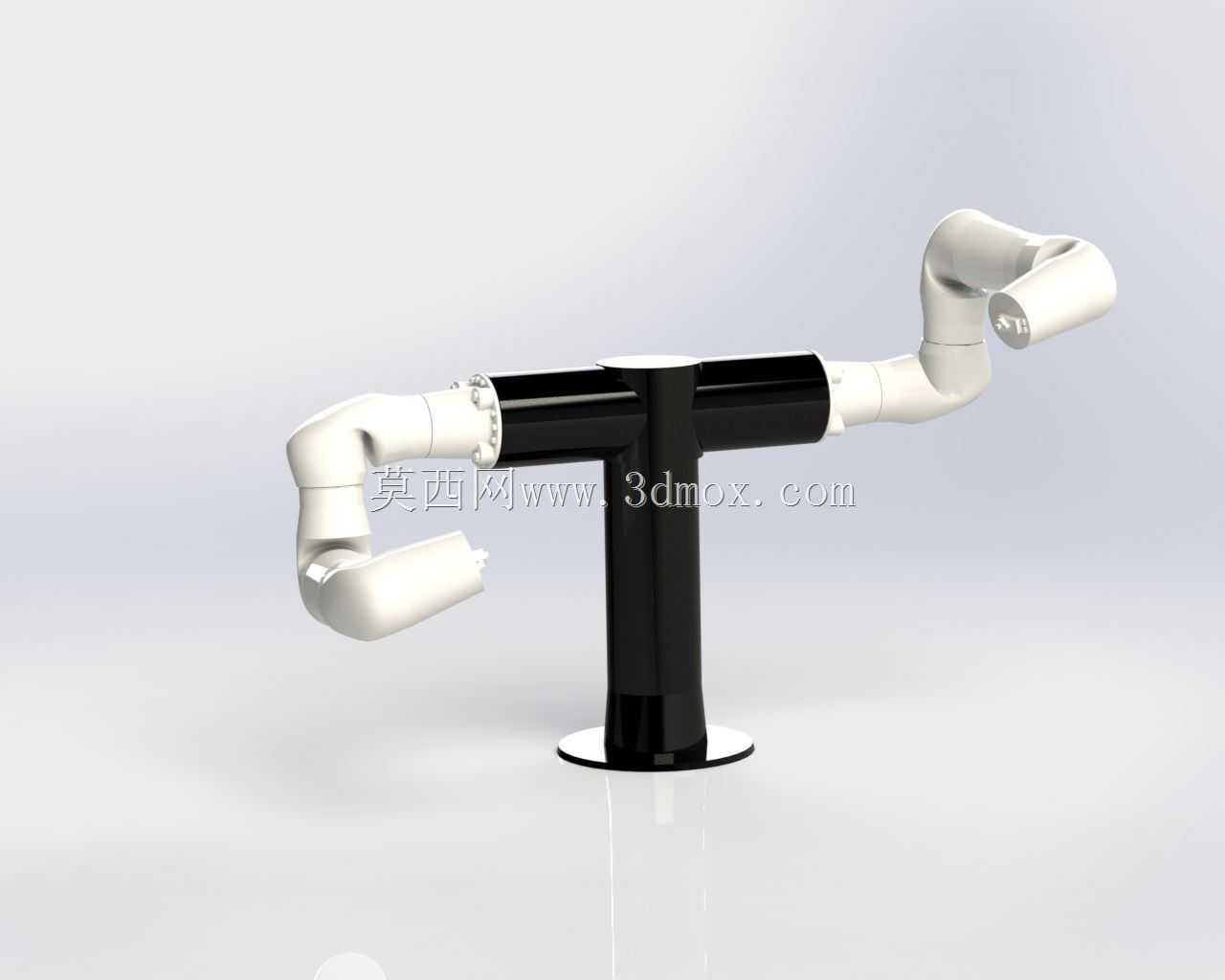

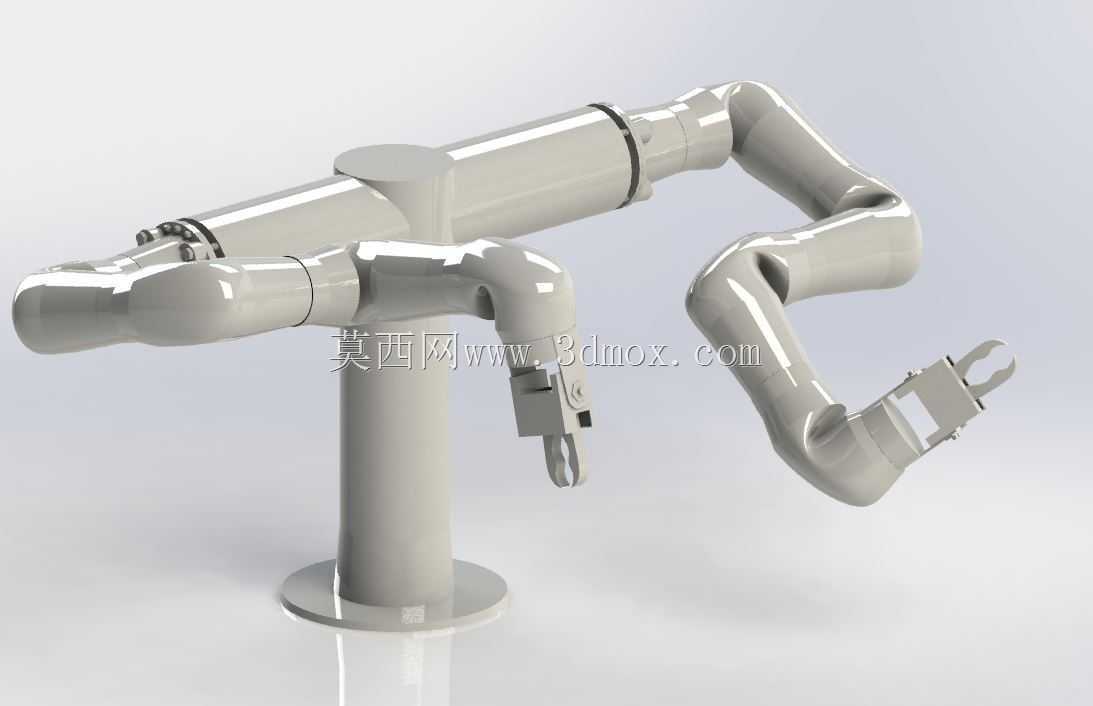

　　这套双臂协作式工业机器人实验装置，面向高校机器人实验室、自动化产线预研工位以及装配工艺验证场景搭建，整体采用立柱式中心基座布局，将两条多自由度串联机械臂对称布置在同一回转支撑座上，区别于传统单臂独立工位的排布方式，能够在有限占地范围内完成双臂协同搬运、对位装配、复杂工件翻转等单臂难以实现的作业任务。

　　从实际落地用途来看，该装置可覆盖3C电子小件装配、实验室教学演示、轻型工件上下料、多工序协同操作等场景：单臂独立工作时可完成常规的物料拾取、点位搬运、工具夹持动作，双臂协同模式下可实现一侧臂固定夹持工件、另一侧臂完成装配/检测操作，或是两臂共同托举长条形、易变形工件完成同步移位，避免单臂夹持长工件产生的挠度变形问题。中心立柱底部采用圆形法兰安装盘，安装时可直接通过地脚螺栓固定在实验台台面或者车间预制地基上，法兰盘预留的安装孔位匹配标准工业铝型材工作台的安装间距，不需要额外定制过渡转接板，现场部署的适配成本较低。

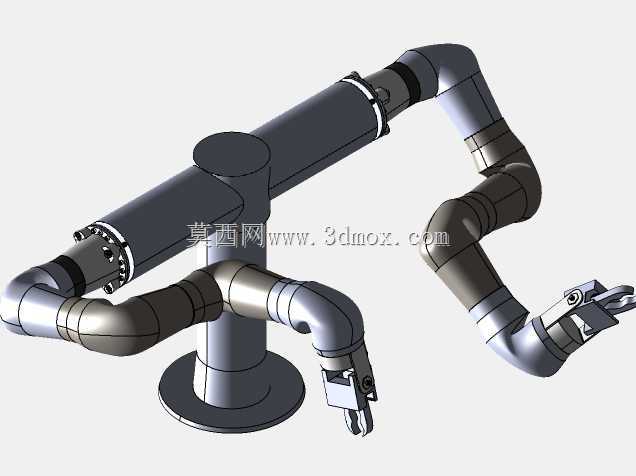

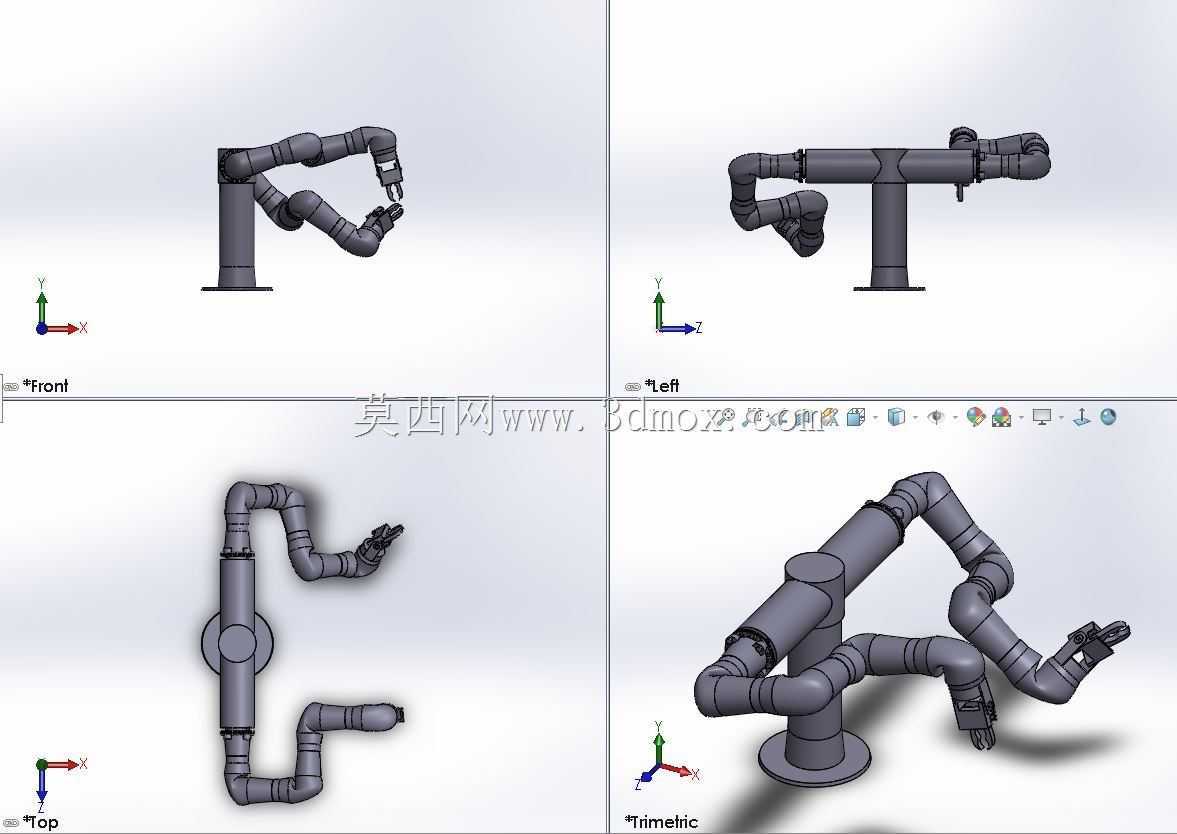

　　结构设计层面，两条机械臂均采用串联多关节构型，从基座回转关节开始，依次布置大臂摆动关节、肘部回转关节、小臂摆动关节、腕部旋转关节，末端搭载夹取式执行器，关节处采用模块化壳体设计，每一段臂杆的连接法兰都预留了标准安装接口，后期可以根据作业需求更换不同长度的臂杆段，或是在末端替换吸盘、焊枪、检测探头等不同工具，拓展作业范围。臂杆主体采用轻量化的等径柱面造型，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动的负载余量，关节衔接处做了圆滑过渡处理，既避免作业过程中人员磕碰产生尖锐划伤，也能减少设备运行时在外表面堆积的粉尘杂物，日常清洁维护更方便。

　　安装边界方面，整套装置的中心立柱为垂直承载主体，所有臂杆的载荷都通过立柱传递到底部安装法兰，双臂完全展开时的作业覆盖范围围绕立柱呈环形分布，设计阶段已经校核了双臂处于最大伸展位置、末端同时挂载额定负载时的整机抗倾覆力矩，底部法兰的固定点位数量和螺栓规格都按照偏载工况的1.5倍安全系数选取，不会出现双臂伸至同侧时机身翘翻的问题。关节内部的走线全部采用内置中空走线方案，动力线缆和信号线缆从臂杆内部的中空通道穿过，外部没有裸露的拖链和悬垂线束，一方面避免机械臂大范围回转运动时线缆与周边设备、工件发生缠绕干涉，另一方面也让整机外轮廓更简洁，在教学演示场景中不会因为杂乱线束干扰观察者对关节运动逻辑的判断。

　　末端夹持器采用平行双指夹爪结构，夹指的开合行程覆盖常见轻型实验工件的尺寸范围，夹指接触面做了防滑齿形处理，夹持光滑表面的塑料件、金属小件时不会出现滑脱，夹爪与腕部的连接采用标准快换法兰，不需要拆解腕部内部结构就能快速更换不同规格的夹指，适配不同形状工件的抓取需求。在实验教学场景中，这套装置可以让学习者直观理解串联机械臂的关节坐标系构成、双臂协同的运动规划逻辑、协作工位的安全干涉区间设定，所有外露的关节衔接位置都可以清晰看到转动副的装配关系，不需要额外拆解外壳就能演示各关节的运动形式。针对产线预研场景，该结构的对称双臂布局可以大幅缩减工位占地，传统两台单臂机器人协同作业需要分别布置两个独立基座，预留两份安装空间和安全围栏范围，而共用中心立柱的双臂方案仅需一个安装点位，工位占地面积可缩减近40%，同时两臂的相对位置在出厂时就已经完成同轴度校准，现场部署不需要反复调试两台设备的坐标对位关系，缩短产线调试周期。臂杆的长度配比经过运动学仿真优化，在双臂协同作业的重叠工作区间内，两臂的运动姿态都能保持在较佳的关节角度范围，不会出现关节接近极限死点导致的运动卡顿、承载能力骤降的问题，即便在两臂距离最近的协同操作位置，各臂杆之间也预留了足够的安全间隙，运动规划时只要设置合理的速度上限，就不会发生臂体之间的碰撞干涉。
