适配Silverado车型的转向传动轴结构

在皮卡车型的转向系统布局中，转向传动轴承担着将转向管柱输出的扭矩传递至转向器输入轴的核心作用，这款适配Silverado转向箱的转向轴，针对皮卡车型重载、非铺装路面行驶的工况做了针对性的结构优化。从实际装车场景来看，这类转向轴多用于全尺寸皮卡的转向系统连接，布置在驾驶舱防火墙与前舱转向器之间，需要同时兼顾扭矩传递的可靠性、布置空间的避让性以及行驶过程中振动的缓冲能力。

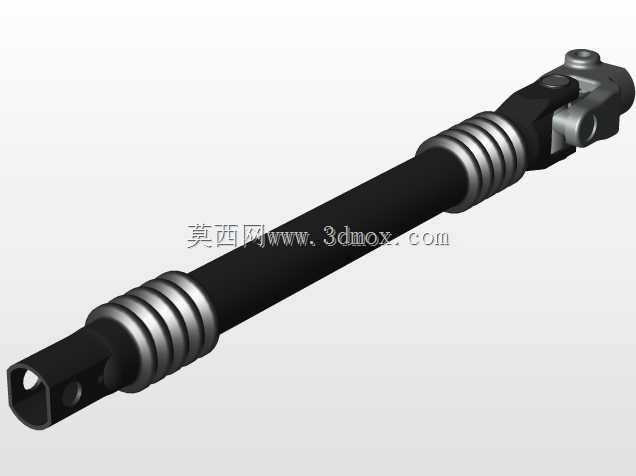

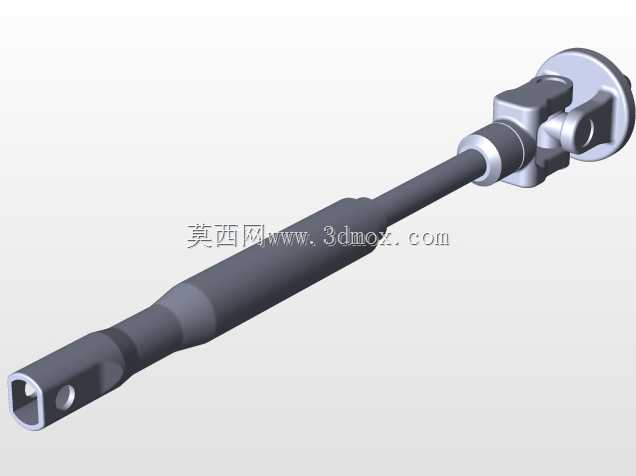

产品功能层面，该轴体两端分别设计了适配转向管柱万向节与转向箱输入轴的连接结构，一端采用带定位孔的叉形接头，可通过螺栓与上游万向节实现刚性铰接，保证扭矩传递无旷量；另一端的万向节结构可补偿转向管柱与转向箱之间的轴线夹角偏差，适配整车装配过程中产生的位置公差，同时抵消车架在颠簸路面产生的轻微形变对转向传动链路的影响。轴身中段设置的多圈环形缓冲结构，是针对皮卡使用场景的特殊设计，能够过滤路面经转向轮反向传递到方向盘的细碎振动，降低长途驾驶时的方向盘麻手问题，同时在发生正面碰撞时，该段结构可通过可控的溃缩变形吸收部分冲击能量，提升碰撞安全性能。

设计思路上，建模过程优先保证安装接口的尺寸精度，两端连接位的配合公差严格按照整车转向系统的装配要求设定，叉形接头的销孔位置度、万向节的十字轴安装位同轴度都做了精确还原，可直接用于转向系统的运动仿真校核。轴体的长度设计充分考虑了Silverado车型的前舱布局，在满足转向全行程转动无干涉的前提下，尽可能压缩轴向尺寸，为周边的制动管路、线束布置预留足够空间。安装边界方面，该轴体装配后最小转弯半径对应的万向节摆角不超过设计许用值，轴身与周边防火墙、线束支架的最小安全间隙满足整车布置规范，不会在转向过程中产生磕碰干涉。轴体主体采用空心结构设计，在保证扭转强度满足最大转向扭矩要求的前提下，尽可能降低自身重量，减少转向系统的转动惯量，提升转向响应的灵敏性。表面的防护结构设计也适配底盘区域的使用环境，可抵御泥水、盐分的侵蚀，延长部件的使用寿命。
