泰克HSK63数控刀柄刀架三维结构设计

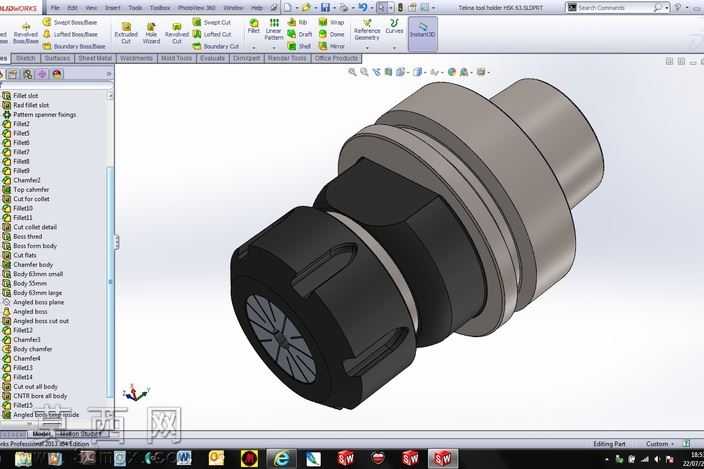

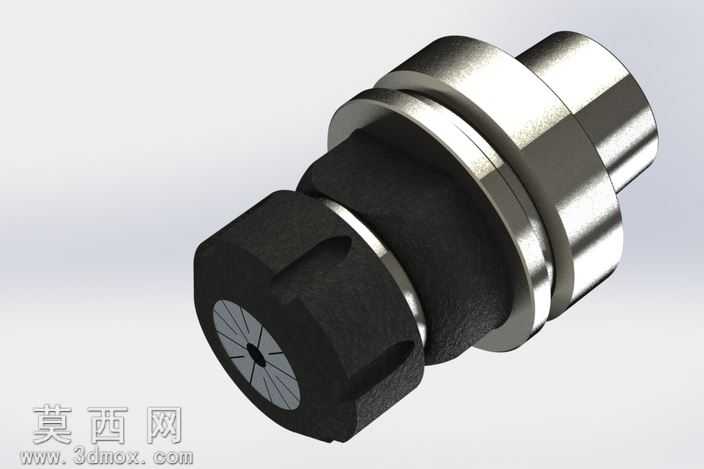

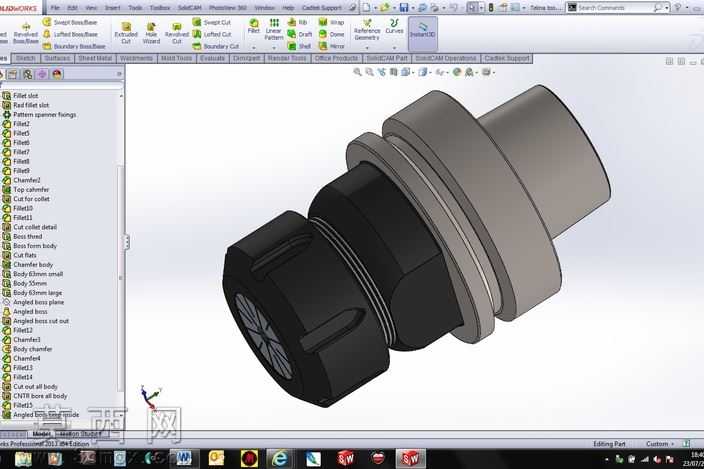

本模型为数控加工中心用HSK63规格泰克刀柄刀架结构，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循HSK刀柄的标准接口尺寸规范，对各段配合公差进行了精准的尺寸约束，确保模型可直接用于后续的装配验证与结构校核。模型整体分为主轴连接段、锁紧定位段、夹头装夹段三个核心功能区域，各段之间通过同轴度约束保证整体回转精度，建模时对金属部件采用了镀铬合金钢材质参数设置，表面赋予高反光金属质感，对锁紧螺母的防滑纹理、夹头的弹性开槽结构进行了精细化的特征建模，还原了实物的细节结构。渲染阶段采用工作室光照环境，通过多光源布光突出金属部件的高光反射与倒角细节，对黑色锁紧螺母部分赋予哑光磨砂材质，与亮面金属主体形成明确的材质区分，清晰展现各部件的装配层次。结构设计上还原了HSK刀柄的短锥定位特性，锥面与端面双重定位的结构特征在模型中完整呈现，夹头部分的弹性缝隙、锁紧螺母的内螺纹配合结构均做了可拆解的装配设计，能够直观展示刀柄装夹刀具时的锁紧工作原理。建模过程中对各零件的装配关系做了干涉检查，确保各活动部件在模拟锁紧动作时无结构冲突，整体模型结构完整，细节还原度高，可用于机床刀具系统的结构教学、装配演示以及非标刀柄的设计参考，帮助设计人员快速理解HSK系列刀柄的结构组成与工作逻辑，也可作为数控加工实训环节的可视化教学素材，清晰展示刀柄各部分的功能分区与配合要求。
