四槽V型皮带轮工业传动零件设计

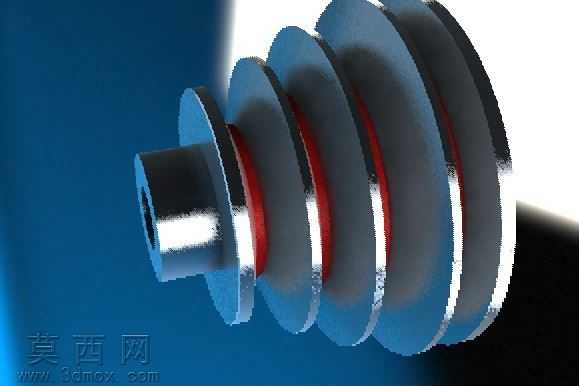

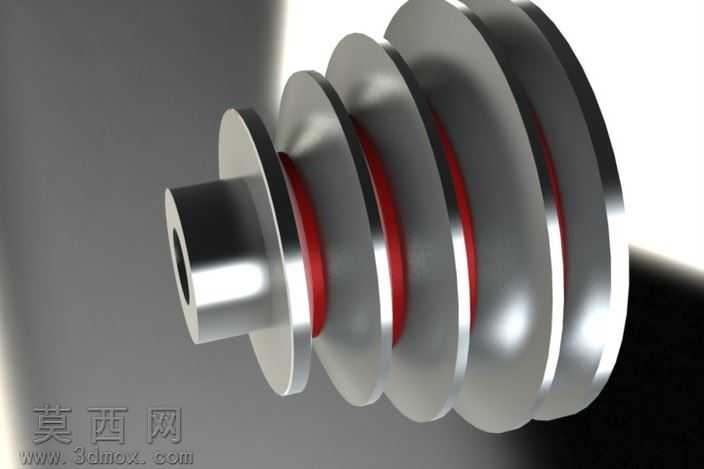

本作品为四槽V型皮带轮的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全特征构建，首先以旋转凸台特征生成带轮的基体轮廓，精准定位轮毂、轮辐、轮缘各段的轴向与径向尺寸，轮毂部分设计为带中心通孔的阶梯轴套结构，可适配对应直径的传动轴，通孔内壁预留合理的公差配合余量，保证与轴装配后的同轴度要求。轮缘部分按照V带的标准截面参数切削出四道等距分布的梯形轮槽，轮槽的楔角、槽深、槽间距均严格遵循普通V带轮的设计规范，确保V带嵌入后可获得足够的接触摩擦力，避免传动过程中出现打滑、跳带问题，轮槽边缘做了微小的倒角处理，既可以去除加工毛刺，也能减少V带侧边的磨损，延长传动带使用寿命。轮辐部分采用实心辐板式结构，在保证整体结构强度的同时控制零件自重，降低转动惯量带来的动平衡影响。材质与渲染阶段，将带轮主体赋予抛光金属材质，模拟钢制零件经机加工后的金属光泽与表面质感，轮槽内部赋予红色橡胶质感材质，直观呈现V带与轮槽的配合状态，渲染时采用三点布光方案，主光源打亮带轮的金属切削面突出高光质感，辅光源弱化阴影区域的死黑问题，环境光补充整体亮度，最终渲染图清晰展现带轮的结构层次与金属质感。设计过程中充分考虑零件的加工工艺性，所有回转面均符合车削加工的走刀逻辑，无倒扣、薄壁等不合理结构，各过渡位置设置合理的圆角，避免应力集中问题，可直接用于后续的工程图导出、数控加工编程或者传动系统的虚拟装配仿真，能够适配中小功率的机械传动场景，满足多根V带并联传动的动力传递需求，运行过程中可通过多槽结构分摊传动载荷，提升传动系统的稳定性与承载能力。
