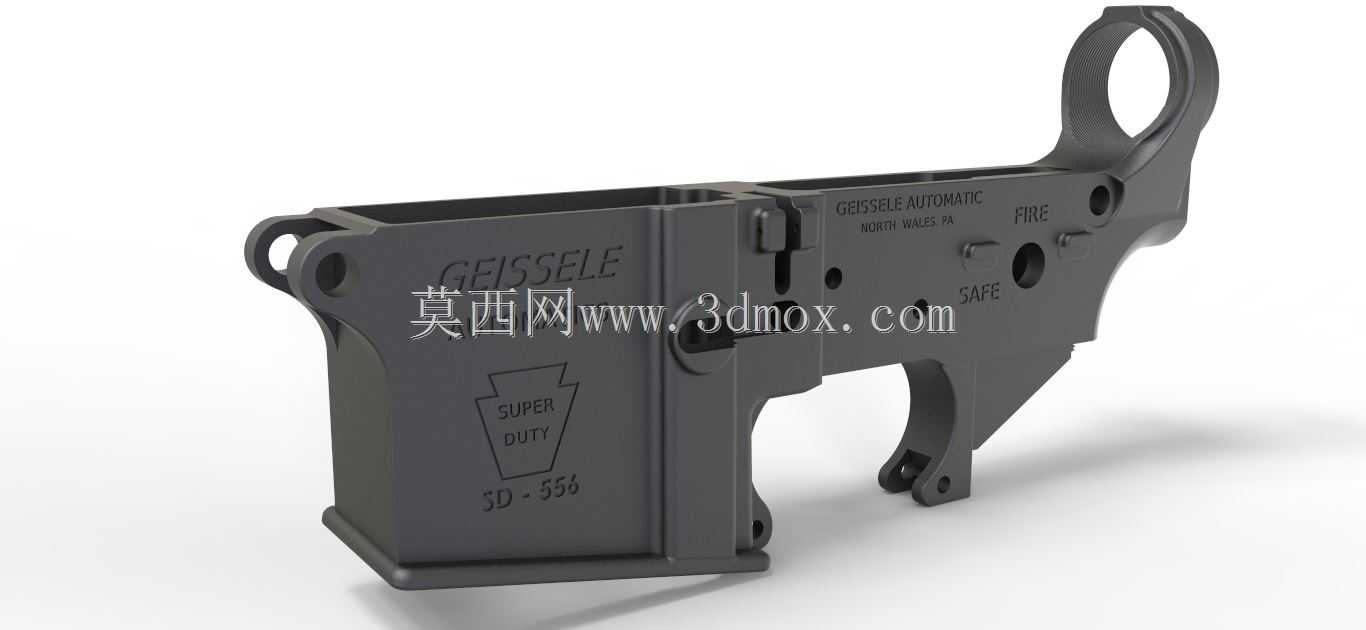

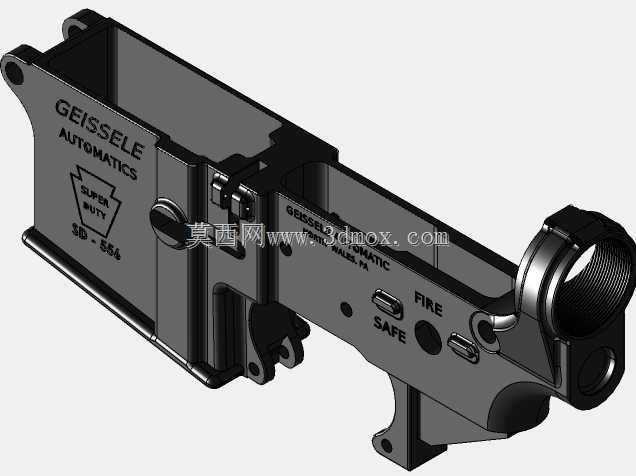

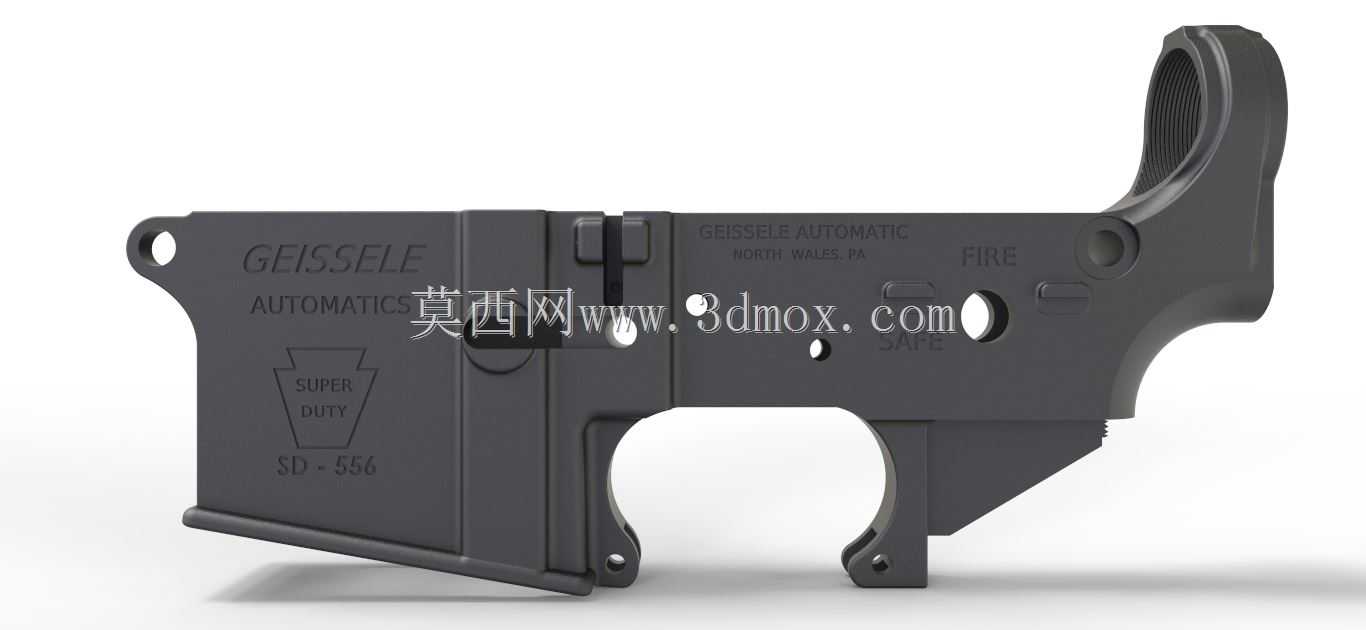

Geissele款MK17枪械下接收机结构

该结构件属于轻武器系统的核心承载部件，位于枪械整体布局的中下区域，是连接枪管组件、枪托组件、发射机构、弹匣供弹结构的核心基体，所有动作机构的安装定位都依托该零件的加工基准完成，在实弹射击过程中需要承受枪机往复运动的冲击、弹药击发时的后坐力传导，同时承担握持区域的结构支撑作用，是整枪装配过程中公差匹配要求最高的零件之一。从结构设计来看，该零件整体采用一体化铣削成型思路，主体壁厚根据受力区域差异做了差异化分布，尾部的环状结构用于对接枪托缓冲管，内孔加工有标准连接螺纹，同轴度公差直接影响枪机往复运动的顺畅度；中部的镂空区域为扳机组件、击锤、阻铁等发射机构零件预留了安装空间，侧壁预留的多个销钉孔用于固定发射机构销轴，孔位的位置度公差需要保证各传动零件的动作间隙处于合理范围，避免出现击发卡滞或者扳机力异常的问题；前部的弧形缺口为弹匣插口的定位区域，两侧的凸起结构用于和弹匣卡扣配合，保证弹匣安装后的定位精度，避免供弹过程中出现抱弹口错位的问题；下方的弧形护圈为扳机护圈，和主体一体化成型，避免了分体式护圈的装配间隙，提升了握持时的结构强度。零件表面刻印的品牌标识和型号标识采用蚀刻工艺加工，不会破坏零件表层的氧化保护层，同时兼顾识别作用。从安装边界来看，该零件的所有连接孔位均遵循标准AR系列枪械的接口尺寸，可匹配同规格的上下机匣连接销、扳机销轴、弹匣卡扣、缓冲管等通用配件，不需要额外修改即可完成整枪装配；外形轮廓的过渡区域均做了圆角处理，避免尖锐棱角造成的操作划伤，同时握持区域的轮廓贴合人手握持时的掌部曲线，提升据枪时的贴合度。在实际应用场景中，该类下接收机多用于民用竞技射击枪械、战术改装枪械的搭建，对加工精度、材料强度都有较高要求，建模过程中完整还原了所有销孔、让位槽、刻印标识、安装接口的细节，可用于结构原理展示、装配干涉检查、改装配件适配验证等场景，建模时对受力薄弱区域的壁厚做了准确还原，可直接用于后续的有限元受力分析、加工工艺路径规划等工作，所有配合面的尺寸均按照实际装配公差做了对应预留，能够直观体现该零件在整枪系统中的装配关系和受力传递路径。
