塔塔715/713型皮带传动张紧轮结构

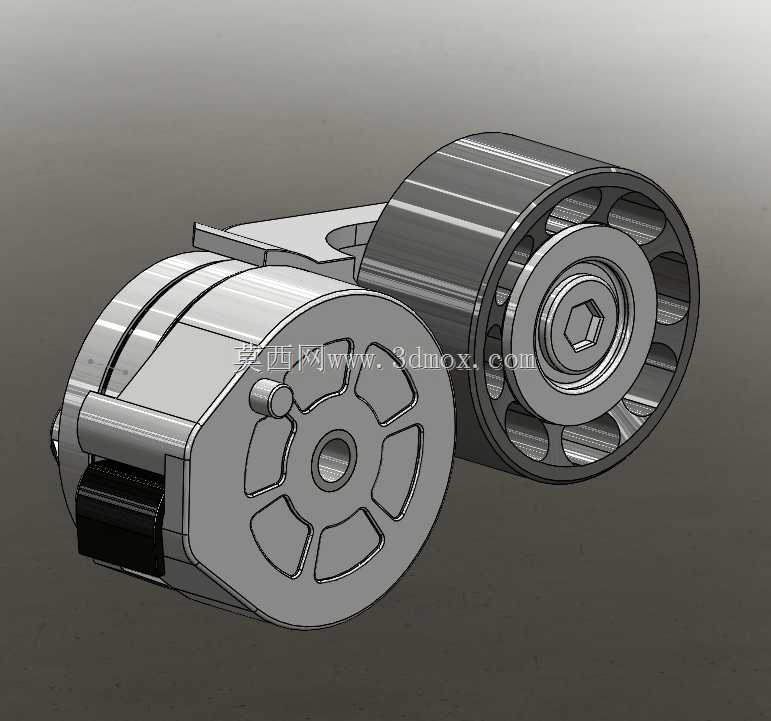

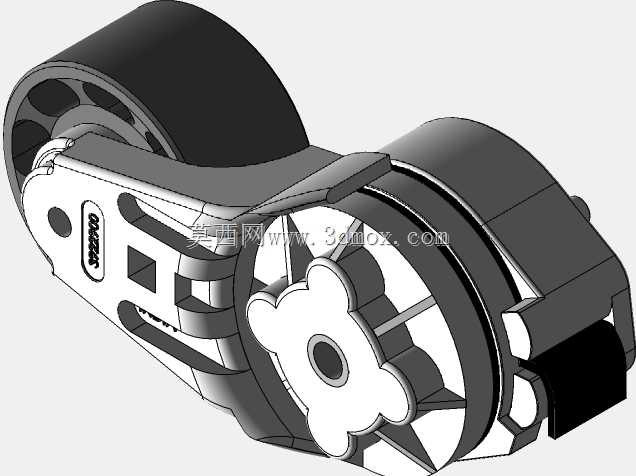

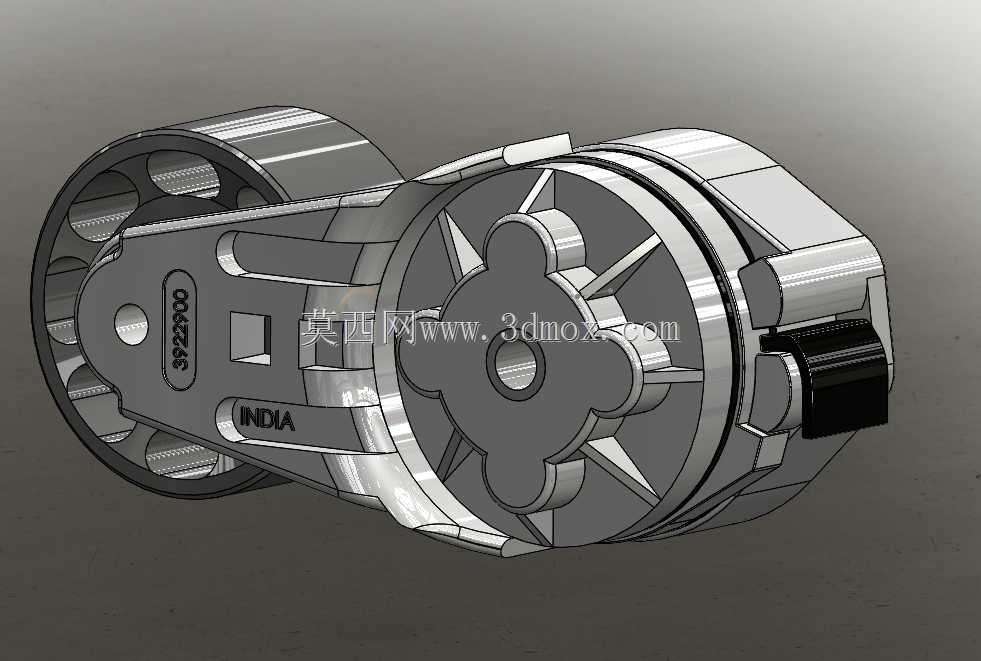

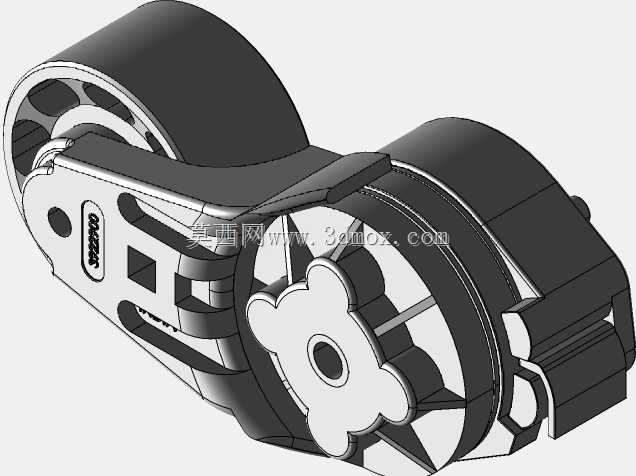

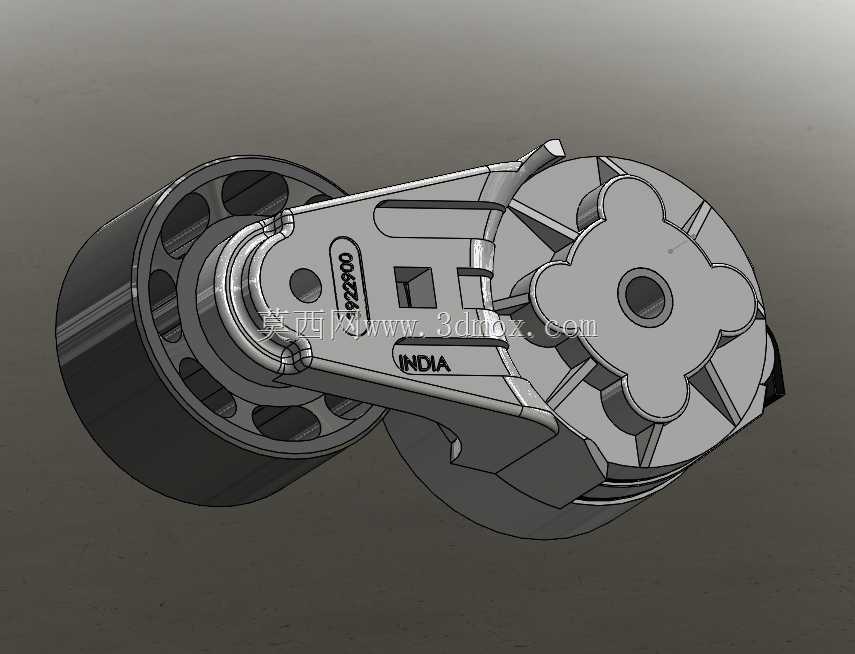

这款张紧轮主要面向商用车发动机前端轮系的传动张紧需求设计，适配塔塔715、713系列车型的附件传动布局，核心作用是维持皮带传动过程中的恒定张紧力，避免皮带在长期运转中出现松弛、打滑、跳齿等问题，同时抵消皮带运转过程中产生的振动，降低传动噪音，延长皮带以及关联附件的使用寿命。从结构设计来看，该部件采用一体式铸钢基座搭配冲压成型的带轮护罩，基座上预留的安装定位孔与整车发动机侧的安装位完全匹配，安装时无需额外加工适配结构，直接通过螺栓紧固即可完成装配，安装边界严格遵循原车发动机舱的空间限制，整体外轮廓不会与周边的水管、线束、发电机壳体等部件产生运动干涉。带轮部分采用双列深沟球轴承支撑，可承受径向载荷与小幅轴向窜动，轮槽的型线尺寸匹配对应规格的多楔带，轮槽表面做了磷化处理，降低皮带运转过程中的磨损速率。张紧调节结构集成在基座内部，采用涡卷弹簧提供张紧力矩，阻尼结构采用摩擦片式设计，可在发动机转速波动、皮带受力突变时快速吸收冲击，避免张紧臂出现大幅摆动。建模过程中完全还原了实物的所有细节，包括基座上的铸造标识、安装定位凸台、轴承的密封结构、弹簧的预压限位结构，甚至带轮表面的防滑纹理都做了1:1还原，所有配合面的尺寸公差都按照实际装配要求预留，可直接用于传动系统的运动仿真、干涉检查，也可作为维修替换件的建模参考。在实际装车场景中，该张紧轮可适应-40℃到120℃的工作环境温度，满足发动机舱内的复杂工况，张紧力的初始设置符合皮带厂家推荐的张力范围，既不会因为张力过大导致皮带、轴承过早疲劳损坏，也不会因为张力不足出现传动打滑、附件输出功率不足的问题。结构上的限位设计可以限制张紧臂的摆动角度，在皮带出现异常伸长时也不会导致张紧轮脱出，提升了部件运行的可靠性。
