3U规格VPX VITA导冷板卡结构设计

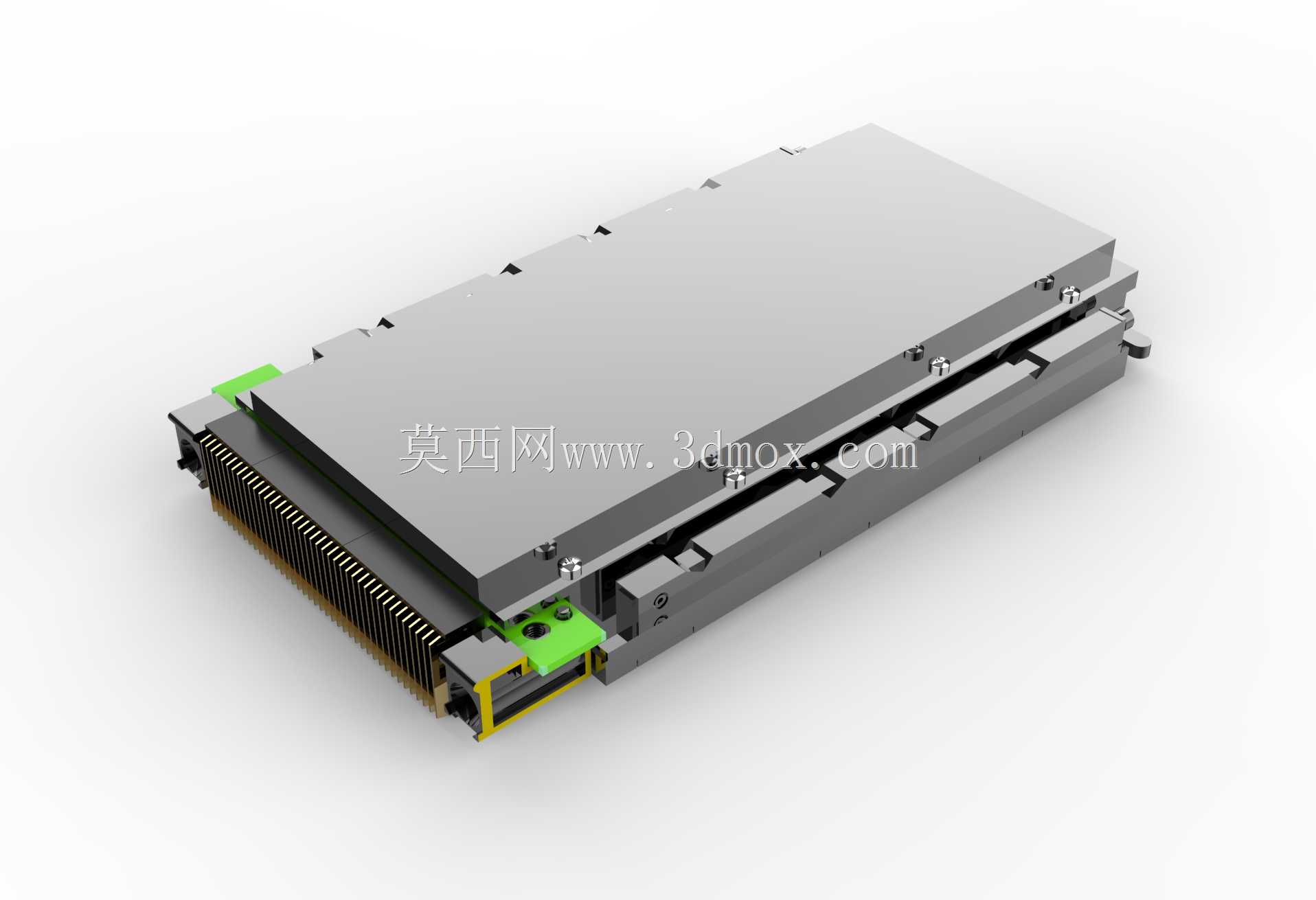

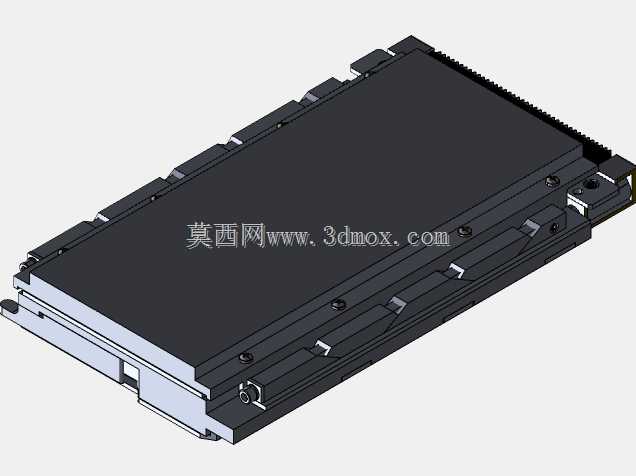

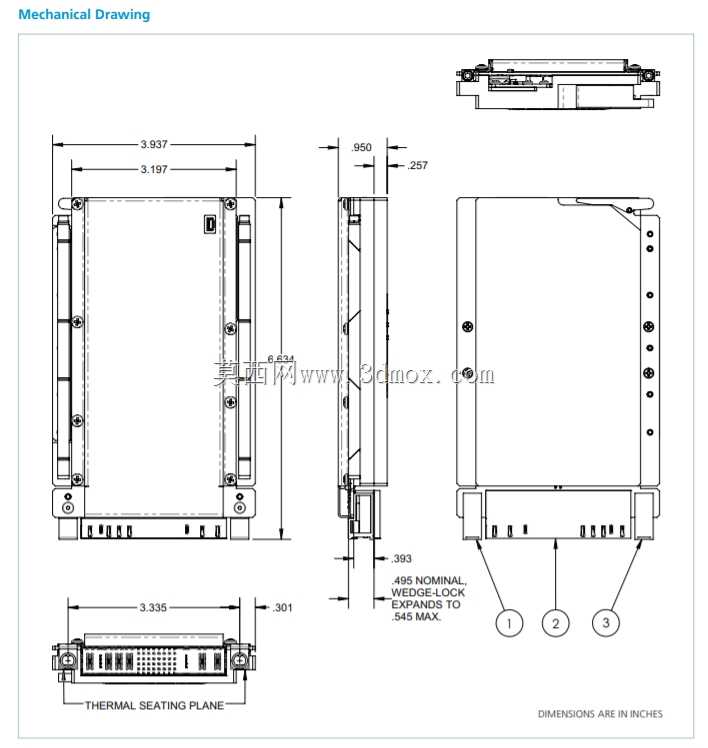

这款3U规格的VPX VITA导冷板卡，核心适配严苛环境下的嵌入式计算场景，常见于机载、舰载、车载等军用电子设备舱，以及高可靠性要求的航空航天测控系统中，主要承担高速数据交换、信号处理、计算加速等核心板卡功能，区别于常规风冷板卡，其采用导冷散热路径，可在无强制风冷的密闭机箱内稳定运行，适配高振动、宽温域、强电磁干扰的复杂工况。设计阶段首先锁定0.950英寸标准导冷界面的安装边界，板卡整体宽度、高度严格遵循VITA规范的安装槽位尺寸，前端锁紧结构与机箱导轨的配合公差控制在0.1mm以内，确保插拔过程顺畅无卡滞，同时锁紧后可实现与机箱导冷槽的紧密贴合，将板卡核心发热器件的热量通过金属壳体传导至机箱冷板，避免局部热点导致的器件性能降额。板卡两侧的绿色定位件为安装导向结构，在板卡插入机箱过程中起到预定位作用，避免插针与背板连接器出现偏斜损伤，前端的高密度连接器完全匹配VPX背板的接口定义，可支持高速串行信号的稳定传输，金属外壳采用一体化铣削加工，边角做倒圆角处理，既减少装配过程中的锐边划伤风险，也能提升壳体整体结构强度，在承受随机振动载荷时不会出现结构形变。壳体表面做导电氧化处理，可实现连续的电磁屏蔽路径，降低板卡内部高速信号对外的电磁辐射，同时也能抵御外界电磁干扰对板卡运行的影响。板卡侧面的锁紧条结构采用楔形锁紧设计，当板卡插入到位后，通过拧紧锁紧螺钉可使楔形块胀开，将板卡牢牢压接在机箱导冷壁上，既保证散热接触面积最大化，也能在强振动环境下避免板卡出现松脱移位。设计过程中充分考虑了板卡的可维护性，壳体与内部PCB的连接采用标准紧固件，拆卸时无需专用工具即可完成上盖拆解，方便后期器件检修与更换，同时所有外露结构件均做防锈处理，可在湿热、盐雾环境下长期使用不出现锈蚀。导冷界面的平面度控制在0.05mm以内，表面粗糙度达到Ra1.6，确保与机箱冷板接触时的热阻最小，经热仿真验证，在满负载运行工况下，核心器件的壳温可控制在器件额定工作温度范围内，满足长期稳定运行的散热要求。板卡的安装定位孔间距严格遵循标准槽位定义，可直接适配符合VITA46/48规范的通用VPX机箱，无需额外做安装结构的定制修改，可直接用于对应规格VITA卡机箱的配套设计与板卡选型验证。
