带空气冷却结构的异形感应加热线圈

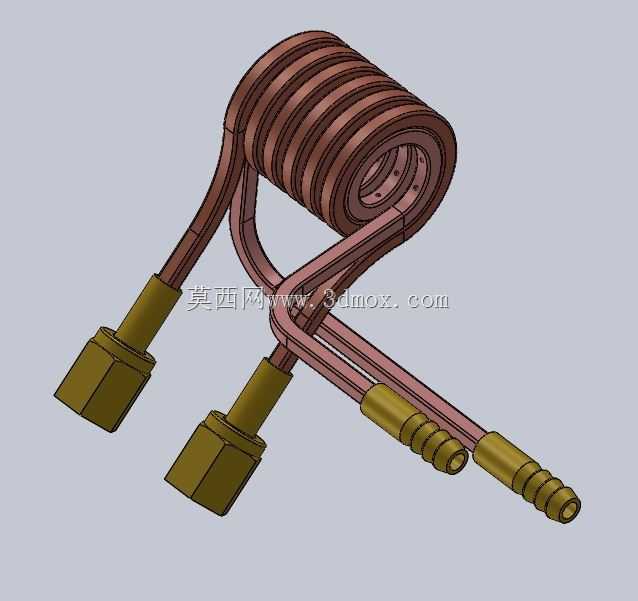

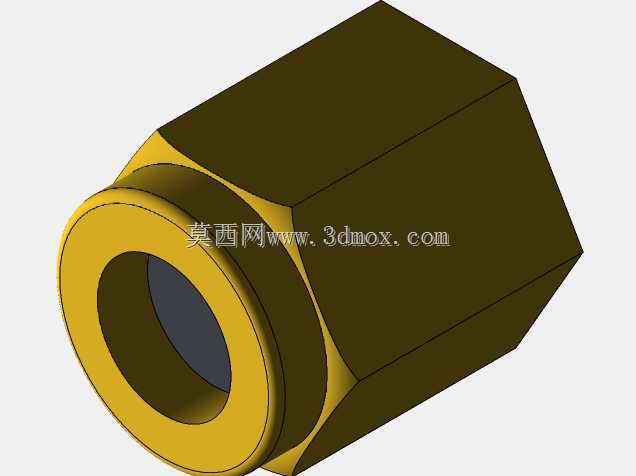

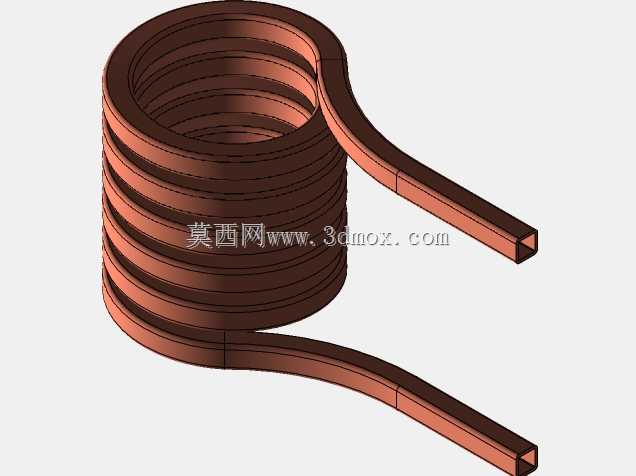

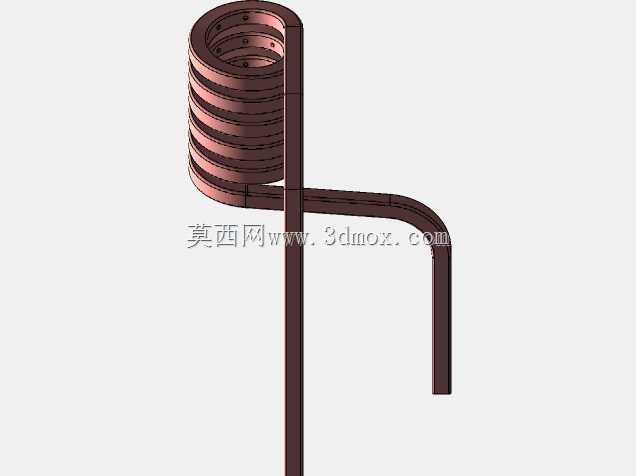

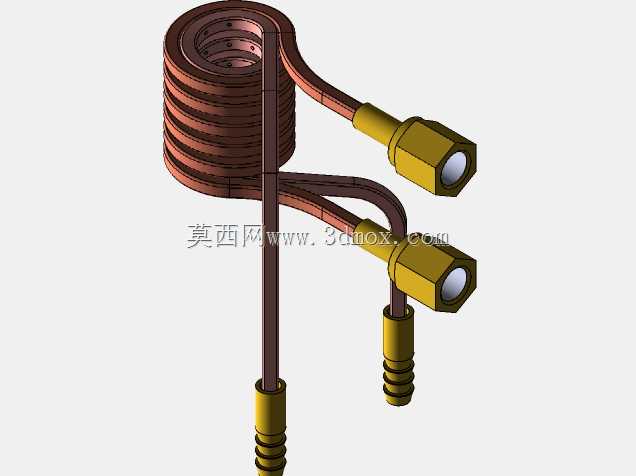

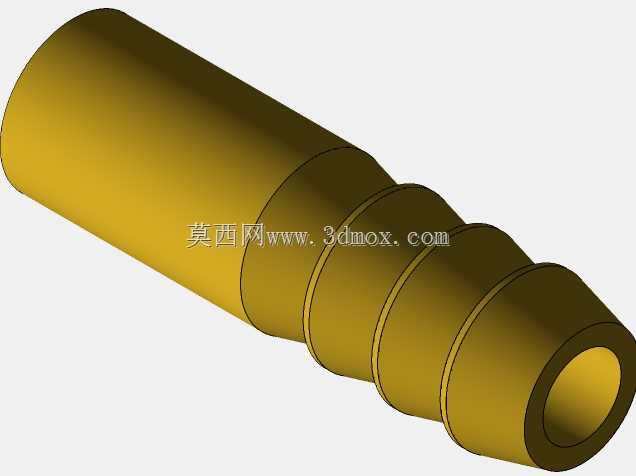

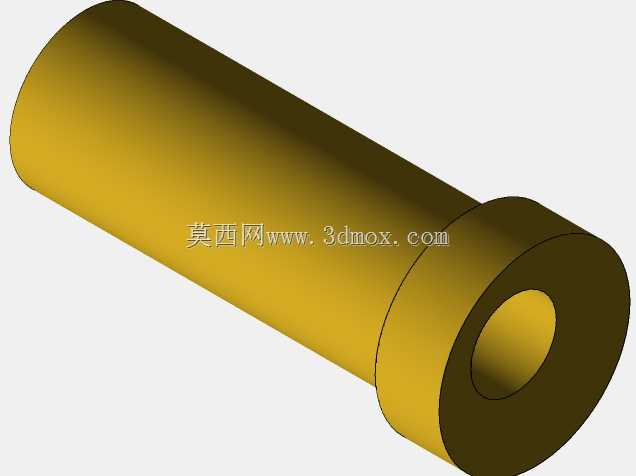

这类带空气冷却通路的异形感应线圈，主要适配高频感应加热设备的非标加热工况，常见于金属工件表面淬火、小件钎焊、局部热装配等加工场景，区别于标准圆形感应圈，这类异形结构是针对特定轮廓工件定制的加热执行部件。线圈主体采用紫铜管材绕制成适配工件轮廓的螺旋形腔体，螺旋段的匝间距经过匹配调整，既保证加热区域的磁场密度均匀，也预留了冷却介质的流通间隙，避免相邻匝之间出现涡流损耗导致的自身过热。引出端采用双路并行的铜质管路设计，其中一路作为冷却进气通路，末端设计有快插式竹节接头，可直接对接工厂压缩空气管路，另一路为冷却气排出通路，同时兼顾感应电流的传导路径，两个引出端的六角接头用于和加热设备的输出电极紧固连接，接头端面做了平整化处理，保证导电接触面积充足，减少大电流通过时的接触发热。设计时首先根据待加热工件的外形轮廓确定螺旋段的包络尺寸，螺旋内腔需要和工件加热区域保持均匀的间隙，间隙值通常控制在2-5mm区间，间隙过大会降低加热效率，间隙过小则容易出现工件和线圈碰擦短路的风险。冷却通路的走向完全贴合线圈的发热区域，尤其是螺旋段的弯角位置、引出端和螺旋段的衔接位置，都是电流密度较高的发热集中区，冷却气流会优先流经这些区域带走热量，避免铜材在高温下出现形变、氧化导致的导电性能下降。安装时需要注意两个引出端的固定间距，要和设备输出端的电极间距匹配，管路走向要避开设备的运动部件，竹节接头插接压缩空气管后需要做管箍紧固，避免通气后管路脱落，线圈整体的安装高度要保证加热时工件能完全进入螺旋内腔的有效加热区，同时要和周边的金属结构件保持足够的安全距离，避免交变磁场在周边金属件上产生感应发热。这类线圈不需要额外的水冷管路，依靠工厂常规的压缩空气即可实现冷却，适合没有水冷循环条件的加工工位，同时空气冷却不存在管路结垢、漏水的风险，在小批量多品种的感应加工场景中适配性更强，螺旋段的匝数根据所需的加热深度调整，匝数越多加热区域的轴向覆盖范围越大，对应的设备输出功率匹配也要做对应调整，引出端的长度可以根据设备安装位置做适配性调整，保证接线后线圈整体固定牢靠，不会在加热过程中出现晃动偏移。
