三款圆柱销轴式工业铰链合页结构

　　这套铰接结构围绕设备检修门、箱体侧板、小型防护盖板的反复开合需求展开，三个零件分别对应不同安装面与载荷区间，核心转动形式统一采用圆柱销轴贯穿两侧铰座，避免多规格铰接件混用带来的维护备件混乱。从现场使用场景看，这类铰链常出现在电力柜体侧板、机床防护舱小门、自动化线边工具柜、检测设备翻盖位置，开合过程中铰座承受门板自重带来的径向剪切力，销轴与铰孔的配合间隙直接决定门板晃动量，建模时先确定销轴公称直径，再反向推导两侧铰座的壁厚与包裹长度，保证长期转动后铰孔不会出现椭圆磨损。

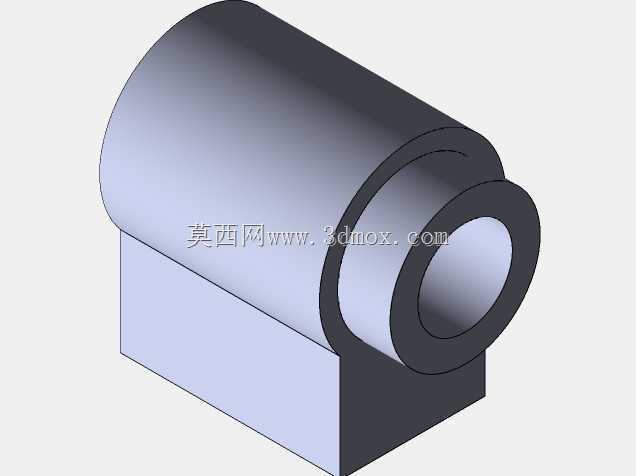

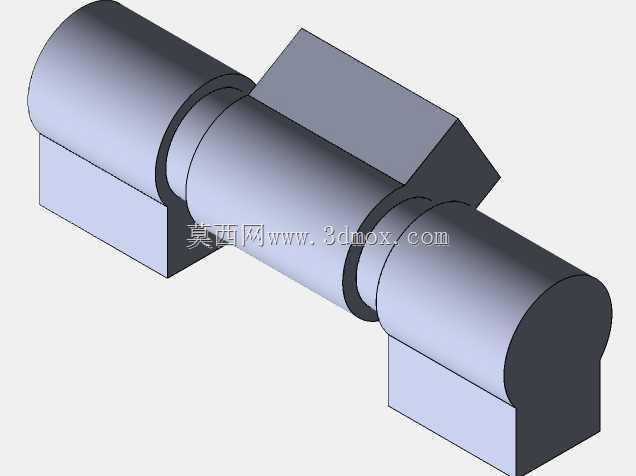

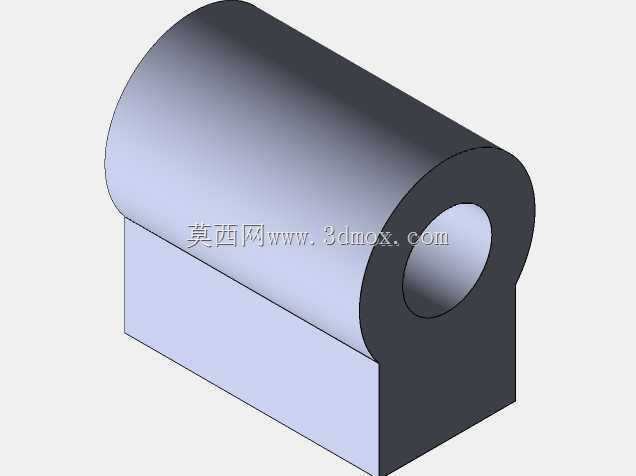

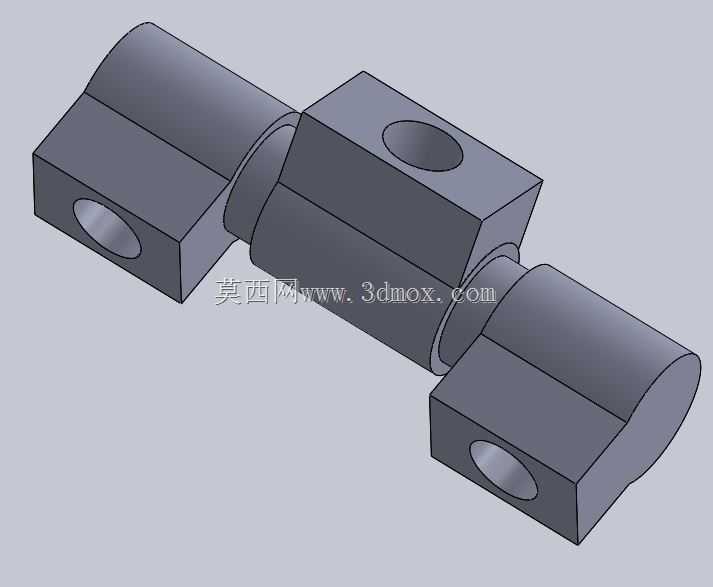

　　三款铰链的铰座外形做了差异化处理：两端安装座采用方块铣削成型，座体上预留沉头安装孔，紧固件装入后钉头完全沉入座体平面，不会在门板开合路径上形成凸起干涉；中间转动段为圆柱轴套结构，轴套与两侧方块座一体衔接，转折位置保留铸造或铣削所需的圆角，避免直角应力集中。其中一款铰座顶面额外加工径向通孔，该孔可作为注油通道，定期向销轴配合面注入润滑脂，也可装入紧定螺钉锁定销轴轴向位置，防止设备振动过程中销轴沿轴向窜动脱出。

　　设计阶段先划定安装边界：门板与门框的贴合面预留1.5至2毫米的转动间隙，铰座总宽度不能超过门板侧边厚度，避免关门后铰座突出柜体外侧；销轴轴线与门板开合边严格平行，三维装配时先将门框侧铰座约束在固定机架基准面，再把门体侧铰座与门板侧边贴合，销轴装入后模拟0到180度开合转动，全程检查门板边缘与门框、周边管线、相邻设备部件的干涉情况。铰座上的安装孔位置避开内部销轴空腔，孔底与轴套外壁保留足够壁厚，防止拧紧紧固件时铰座被压裂。

　　从受力角度校核，门板自重通过门体侧铰座传递到销轴，再经门框侧铰座传递到柜体框架，方块形安装座相比薄片状铰耳拥有更大的贴合面积，单位面积压应力更低，适合钢板厚度较薄的柜体安装，不会因长期承重导致安装面凹陷。圆柱轴套的轴向长度覆盖整个铰接区域，销轴受力时支撑跨距更大，销轴中部弯曲变形量更小，开合手感更平顺，不会出现薄铰耳结构常见的转动卡滞、门板下垂错位问题。

　　建模过程中三款零件保持同轴径规格的安装通用性，铰座安装孔的孔距、孔径统一，现场更换时无需重新在门板上钻孔，仅需替换磨损的铰链组件即可完成维护。外形上去除多余装饰特征，所有外露棱边做小倒角处理，安装和检修时不会划伤操作人员线缆表皮；轴套端面与两侧铰座侧面留有微小轴向间隙，热胀冷缩或漆面堆积时也不会出现端面摩擦抱死。针对户外柜体使用场景，铰座下部可预留排水缝隙，冲洗或雨水进入轴套间隙后能自行流出，减少销轴锈蚀卡滞的概率。整套结构没有复杂异形曲面，常规铣削、压铸或型材切割均可加工，建模时配合面公差按转动配合选取，安装孔位置公差控制在合理范围，既保证组装时销轴顺利穿入，又能把开合晃动量控制在设备允许的范围内。
