紧凑型内红点反射式光学瞄准装置结构

这类反射式红点瞄准装置，核心应用场景覆盖轻武器近战快速瞄准、民用射击运动竞技、战术装备配套等领域，区别于传统望远式瞄准镜的放大倍率设计，无放大倍率的反射光路能让使用者保持双眼睁开的观察状态，在100米内的近战交火或者快速移动目标追踪场景下，瞄准效率远高于传统机械瞄具。从实际用途来看，该装置不需要使用者将视线严格对齐照门、准星的三点一线，只要视场内捕捉到红色分划光点，将光点对准目标即可完成瞄准，大幅降低了瞄准的学习门槛，也能在弱光、视线受阻的复杂环境下保持瞄准效率。

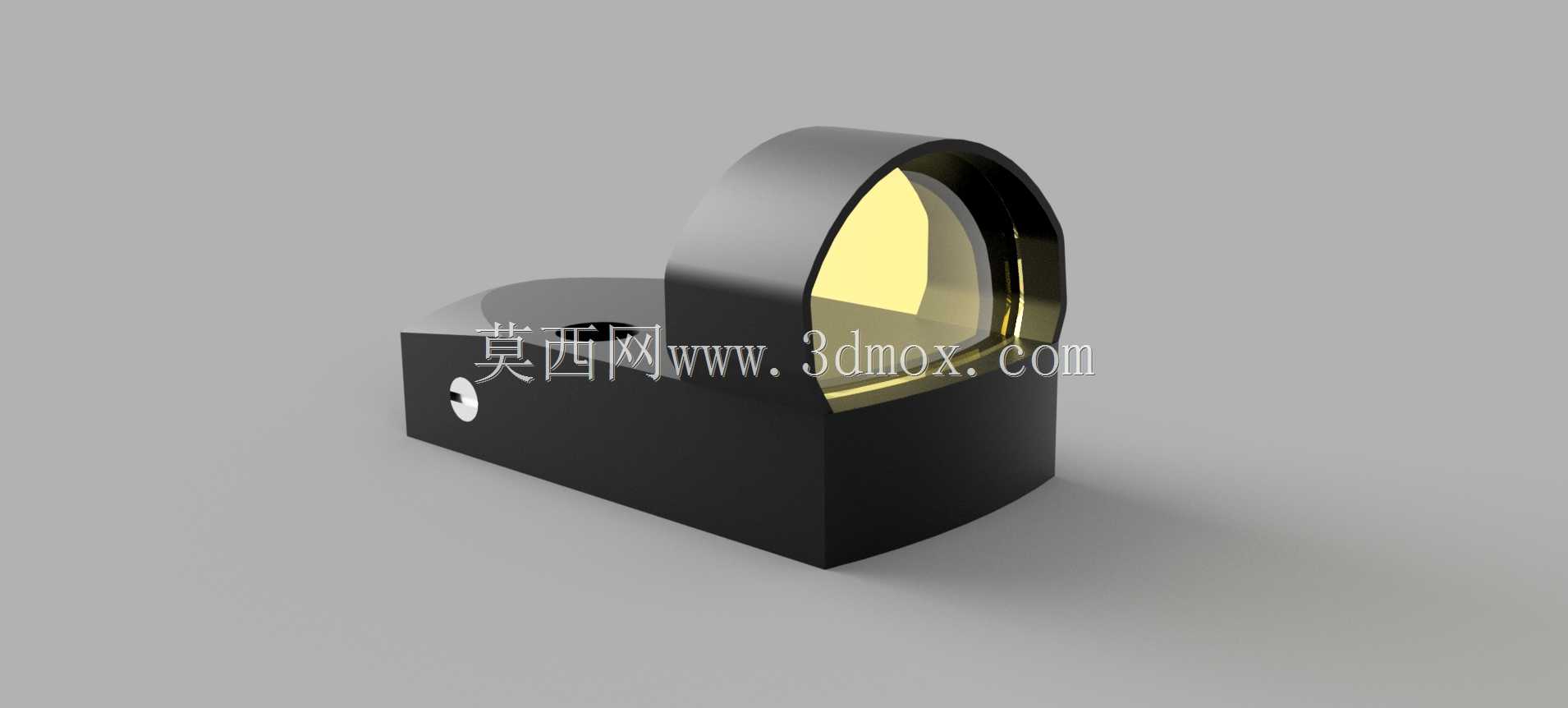

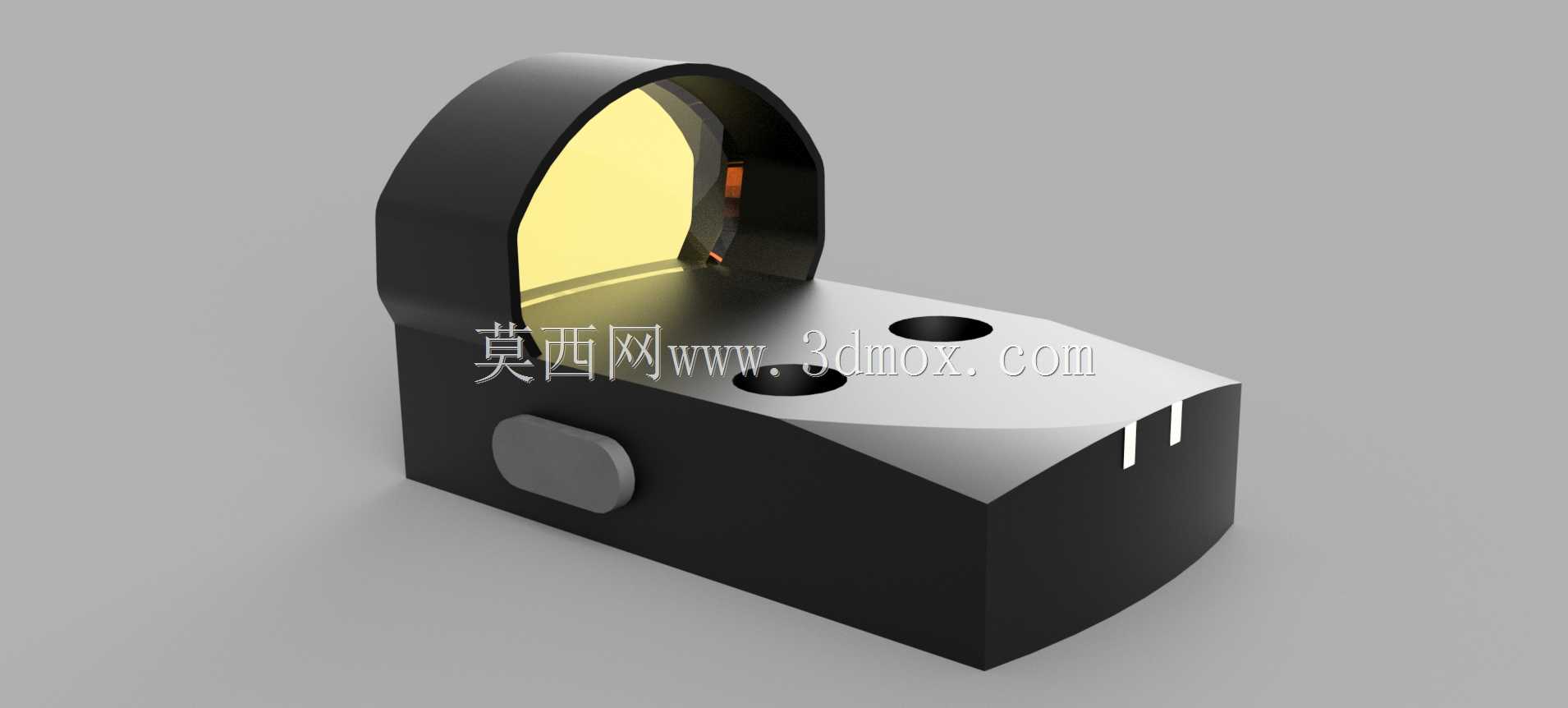

从功能特性上看，这款瞄准器采用封闭型反射光路设计，外壳做了圆弧过渡的全包覆结构，能避免外界杂物、磕碰损伤内部的分光镜片与发光组件，前端的镜片做了倾斜角度设置，既符合反射光路的分光角度要求，也能减少外部杂光进入光路造成的分划虚影问题。侧面设置的调节结构，可用于完成分划光点的高低、左右风偏校准，校准旋钮的阻尼设置能保证校准后不会因为射击震动出现偏移，保证瞄准精度的稳定性。

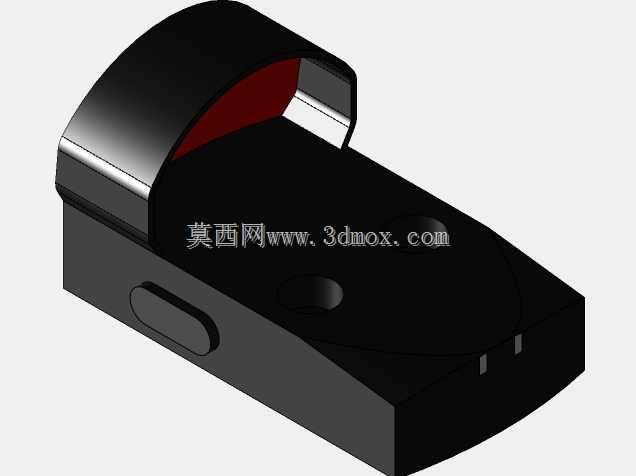

设计思路上，整体采用低轮廓的矮基座设计，尽可能降低瞄准轴线与枪械安装基面的高度差，减少使用者贴腮瞄准的姿态调整幅度，提升长时间据枪的舒适度。外壳主体采用一体化铣削的结构思路，减少拼接缝隙带来的密封问题，镜片边缘做了包边处理，避免边缘应力集中导致的镜片碎裂问题，发光组件采用低功耗的LED光源，光路经过分光镜片的镀膜反射，将红色分划投射到使用者的视场中，不需要在镜片上设置实体分划，避免遮挡观察视野。

从安装边界与尺寸来看，整体长度控制在45mm左右，高度不超过30mm，宽度约25mm，属于紧凑型内红点尺寸，基座底部采用标准的皮卡汀尼导轨安装接口，安装槽的宽度、定位凸台的尺寸完全符合通用战术导轨的安装规范，不需要额外转接件即可直接安装在带有标准导轨的设备上，安装后突出基座的高度控制在22mm以内，不会遮挡其他串联安装的战术配件视野，整体重量控制在30g左右，不会给搭载设备带来过多的额外负重，适配多数需要快速瞄准的轻型搭载平台。
