带红外摄像功能的水下监测钢筋混凝土潜器

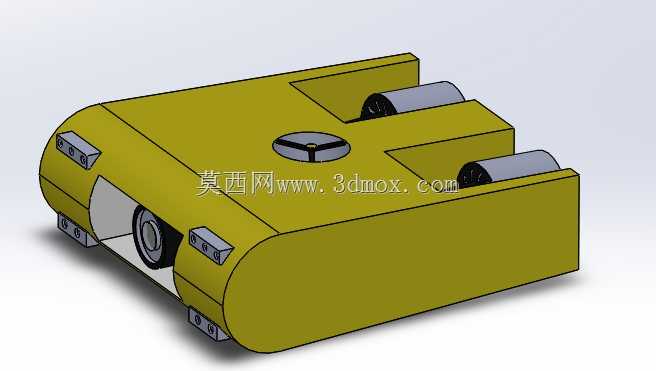

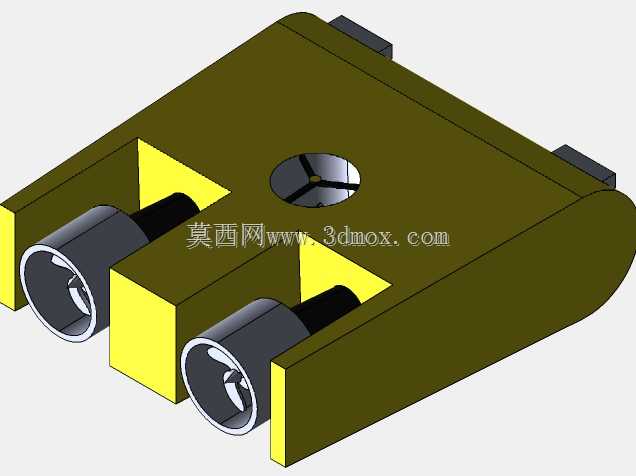

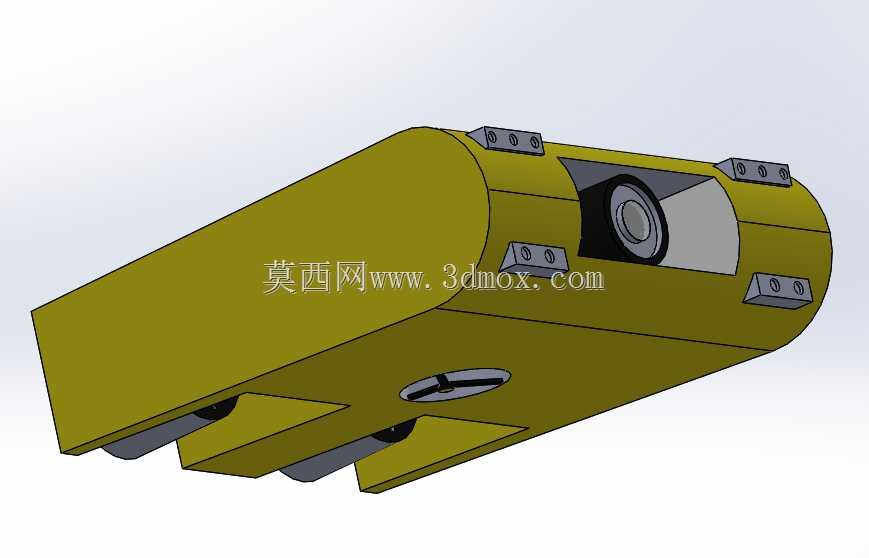

这款水下潜器主要面向近岸浅水域的水下巡检场景，可承担水工建筑表观检查、水下管线摸排、养殖区水下环境观测这类需要长时间抵近观察的作业任务，区别于常规金属壳体潜器，它采用钢筋混凝土作为主体壳体材料，在设计阶段就充分考虑了近岸浅水环境的使用需求——近岸水域往往存在悬浮物多、磕碰概率高、水体腐蚀性强的特点，混凝土壳体本身的抗腐蚀、抗磕碰性能远优于常规薄壁金属壳体，同时材料成本更低，即便在作业中出现擦碰损伤，修复难度也远低于金属焊接结构。从结构布局来看，潜器主体采用圆角方箱构型，这种构型一方面能最大化利用内部舱容，方便布置电池组、控制电路、摄像模组与压载块，另一方面平直的底面可以在需要时坐沉水底，保持观测姿态稳定，不会因为水流扰动出现大幅晃动。潜器前部预留了摄像模组的安装窗口，红外摄像模块直接嵌装在前端开口处，窗口周边做了密封凸台结构，配合压紧法兰实现静密封，保证水下工作时不会出现渗漏；摄像模块的视角覆盖潜器正前方与下俯30度范围，足够满足近距离观测水底目标、结构缝隙的需求。推进系统采用三推进器布局，艇体尾部并列布置两台主推进器提供前后行进的动力，艇体前端垂直方向布置一台槽道推进器，用来实现潜器的升沉与姿态微调，这种布局不需要复杂的舵系结构，控制逻辑更简单，在浅水区低速航行时的操控灵活性更好，能在狭窄的水工结构缝隙、桥墩周边灵活调整位置。设计过程中，壳体的钢筋排布重点强化了边角、推进器安装座、摄像窗口这些应力集中位置，避免吊装、坐底时出现混凝土开裂；推进器安装座预先埋设在混凝土壳体内部，安装面做了平整度处理，保证推进器安装后同轴度符合要求，减少运转时的振动传递。潜器顶部设置了密封舱盖，用来检修内部电路与更换电池，舱盖采用快拆压紧结构，配合密封圈实现水密，日常维护不需要破坏壳体结构。整体外形尺寸控制适配小型作业船的搭载需求，不需要专门的吊装设备，两名作业人员即可完成布放与回收，安装边界上预留了外置传感器的扩展接口，后续可以根据作业需求加装水质检测传感器、声呐模块，拓展不同的作业功能。在配重设计上，通过调整内部压载块的位置，让潜器整体重心低于浮心，保证水下航行时的自稳性，即便出现动力中断的情况，也能保持正浮状态，不会出现侧翻丢失的情况。
