加工中心刀库锁扣限位固定结构

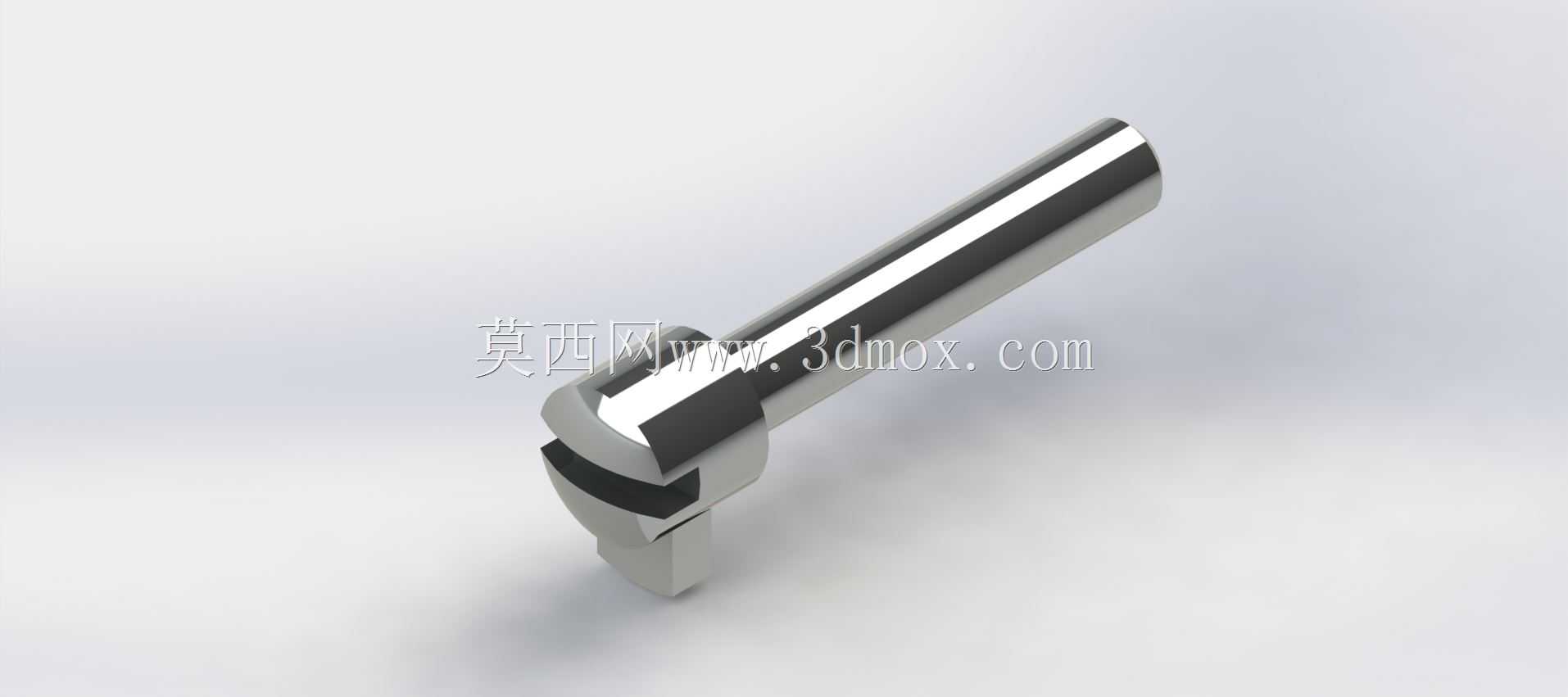

这类锁扣主要应用在立式、卧式加工中心的圆盘式、链式刀库上，核心作用是在刀库转位、换刀动作的非取刀工位，牢牢锁定刀套位置，避免刀库高速旋转时刀套因离心力甩出，或是机床运行振动导致刀套移位，引发换刀掉刀、撞刀的设备故障。在实际产线场景里，不少工厂遇到的换刀精度漂移问题，追根溯源往往是刀库锁止部件磨损后锁止间隙过大，刀套在刀库分度时出现微小偏摆，最终导致机械手抓刀位置偏差，严重时还会碰伤主轴锥孔。从功能特性来看，该锁扣采用一体式杆状结构，头部带卡扣式锁止端，杆身做了高光洁度处理，和刀库安装座的导向孔配合时滑动阻力小，长期往复动作也不容易出现卡滞。设计时优先考虑了动作可靠性，锁止端的卡扣角度经过反复校核，既要保证锁止状态下能承受刀套及刀具的总重量带来的径向力，又要在解锁时不需要过大的驱动推力，适配刀库上常用的小型气缸驱动行程。外形尺寸上，杆身直径匹配常规BT40、BT50刀库的安装导向孔规格，整体长度适配刀库侧板到刀套锁止位的安装距离，不需要额外加工转接件就能直接替换原有磨损的锁扣，安装边界上预留了端部的调节螺纹段，装配时可以根据实际锁止间隙微调伸出长度，补偿长期使用带来的磨损量。结构上没有多余的复杂曲面，加工时可以采用常规圆钢车削成型后铣削锁止卡扣，热处理后做表面抛光处理，既保证零件的耐磨性能，又能降低滑动配合面的摩擦系数。在刀库的动作逻辑里，当刀库转动到待换刀位前，对应工位的锁扣会被气缸顶起解锁，刀套才能向下翻转到换刀位置，其余工位的锁扣始终保持锁止状态，这个部件虽然体积小，却是刀库安全运行不可或缺的基础零件，一旦出现断裂或者卡滞，轻则触发刀库报警停机，重则造成刀具坠落损坏工件或机床台面。建模时还原了锁扣的所有配合尺寸，包括杆身的公差配合面、锁止端的卡扣角度、端部的驱动接触面，设计人员可以直接调用该模型匹配不同规格刀库的安装座设计，也可以作为备件测绘的参考基准，省去手动测绘的尺寸偏差问题。
