槟榔脱皮机配套栅格送料料盘结构

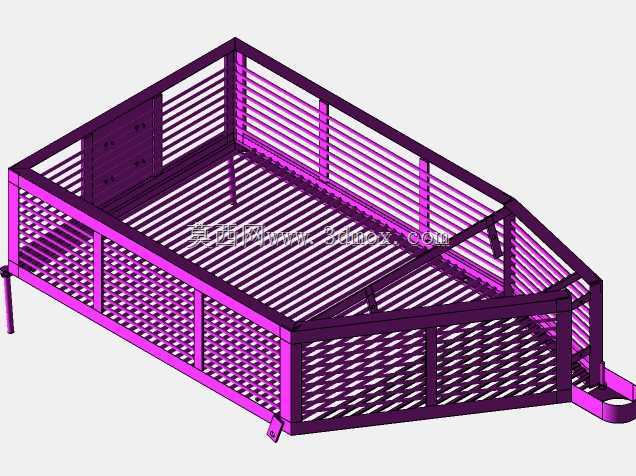

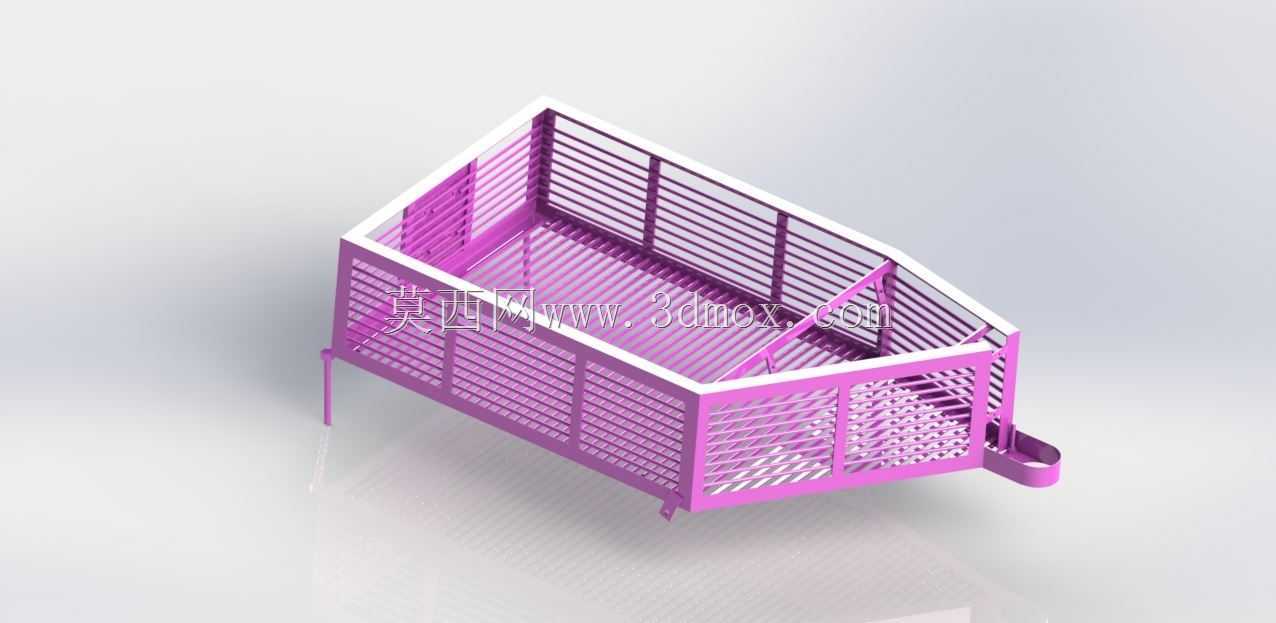

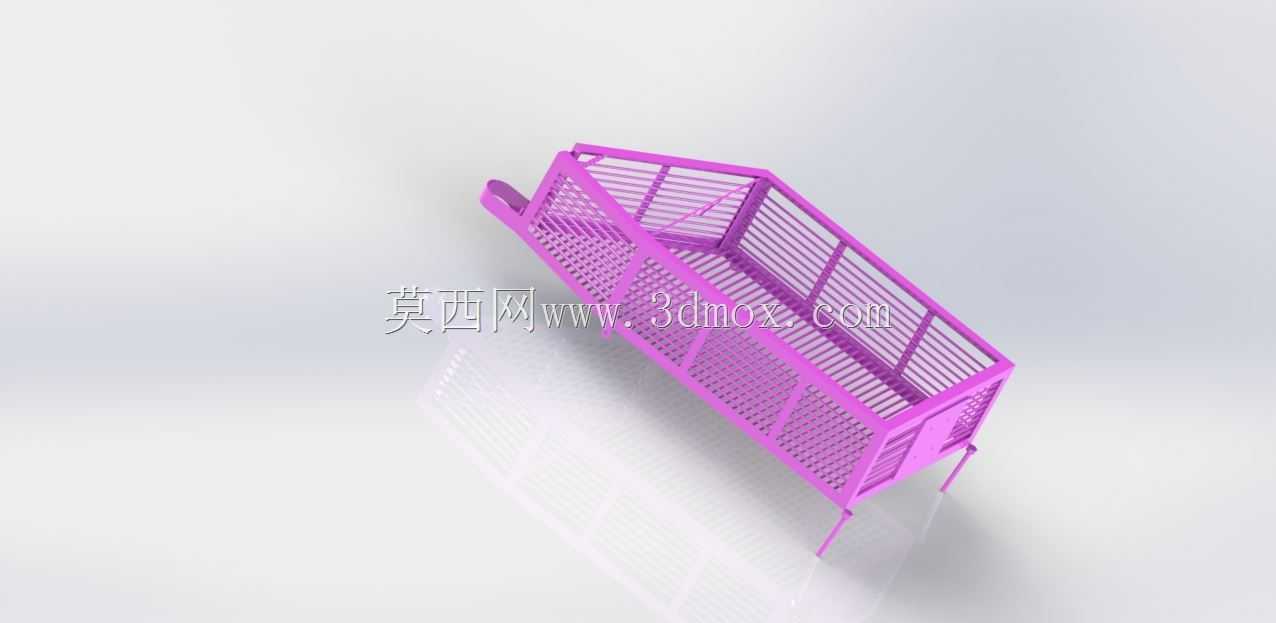

　　在槟榔初加工的脱皮工序段，这类送料盘是衔接上料工位与脱皮执行机构的核心过渡承载部件，日常运行中需要持续承接上游定量输送的槟榔果，以稳定的排布状态将物料送入脱皮辊组的作业区间，避免出现物料堆叠、卡滞或者空送的问题，直接影响整条脱皮产线的连续作业效率。从结构设计来看，整体采用敞口斜底的栅格笼式结构，侧壁与底部分布均匀的条形镂空栅格，栅格的间隙尺寸经过反复校核，既能够保证输送过程中槟榔表皮脱落的碎渣、残留的果蒂杂质可以从间隙中自然漏出，减少碎渣进入后续脱皮机构造成的辊面磨损，又能避免尺寸合格的槟榔果从间隙掉落，栅格的棱边全部做了圆弧倒钝处理，防止输送过程中刮伤槟榔果表皮，影响后续成品的外观品相。料盘的入料端宽度大于出料端宽度，

　　整体沿送料方向呈缓慢收窄的梯形结构，这种设计可以让从上游宽幅输送带落下的槟榔果在随料盘送进的过程中逐步收拢，以单层排布的状态进入出料端的窄口导槽，避免多果堆叠进入脱皮辊造成的卡机、脱皮不彻底问题。料盘底部设置有四个支脚结构，支脚的安装孔位与脱皮机机架上的安装位完全匹配，安装时不需要额外做转接支架，直接通过螺栓紧固即可完成固定，支脚的高度经过匹配设计，能够让料盘的出料口导槽刚好对准脱皮辊组的进料间隙，保证物料可以顺滑滑入作业区，不会出现落料偏差。出料端延伸出的弧形导槽结构，内壁做了抛光处理，摩擦系数极低，槟榔果到达出料端时可以顺着导槽的弧度平稳滑入下一工位，不会出现果粒弹跳、散落的情况。料盘的整体框架采用等边角钢焊接作为受力骨架，

　　外部的栅格条采用食品级不锈钢材质冲压成型，焊接部位全部做了打磨抛光处理，没有卫生死角，能够满足食品加工设备日常清洗、消杀的作业要求，不会残留槟榔汁液滋生霉菌。在实际工况适配中，料盘的承载能力按照每平方米承载25kg槟榔果做结构强度校核，栅格条的厚度设置为2mm，在保证镂空率的前提下，长期承受物料冲击不会出现栅条变形、开焊的问题，侧壁的高度设置为120mm，既能够防止送料过程中槟榔果从侧边滚落，又不会过高遮挡操作人员观察物料输送状态的视线。考虑到槟榔加工车间环境湿度较高，且经常需要用高压水枪冲洗设备接触物料的部位，整个料盘的表面都做了电解抛光处理，抗锈蚀能力强，长期在高湿环境下使用也不会出现锈迹污染物料的问题。在送料逻辑的匹配上，

　　料盘的安装倾斜角度设置为5度，配合产线配置的振动送料机构，槟榔果可以在自身重力与微振动的作用下缓慢向出料端移动，不需要额外设置推料机构，简化了整体结构，也减少了设备的故障点。栅格的排布方向与送料方向保持平行，能够减少槟榔果在送进过程中的滚动阻力，让果粒的移动速度更加均匀，不会出现局部物料堆积的情况。针对不同规格的槟榔果加工需求，该料盘的栅格间隙可以根据加工果径的大小做对应调整，不需要改动整体的安装尺寸与框架结构，只需要更换对应间隙的栅格组件即可适配不同品类的槟榔加工需求，设备的通用性较强。在安装边界上，料盘的整体外轮廓尺寸与常见的6s型槟榔脱皮机的安装位完全适配，安装时不需要对原有设备的机架做切割、焊接改动，替换原有磨损的旧料盘时，只需要拆卸原有固定螺栓即可完成换装，整个换装过程不超过20分钟，能够大幅减少设备维护的停机时间。料盘的侧边没有突出的安装结构，不会与脱皮机的护罩、传动部件产生运动干涉，日常维护时可以直接将料盘整体吊起清理，不需要拆解周边的其他部件。
