6s脱壳器端盖结构三维设计

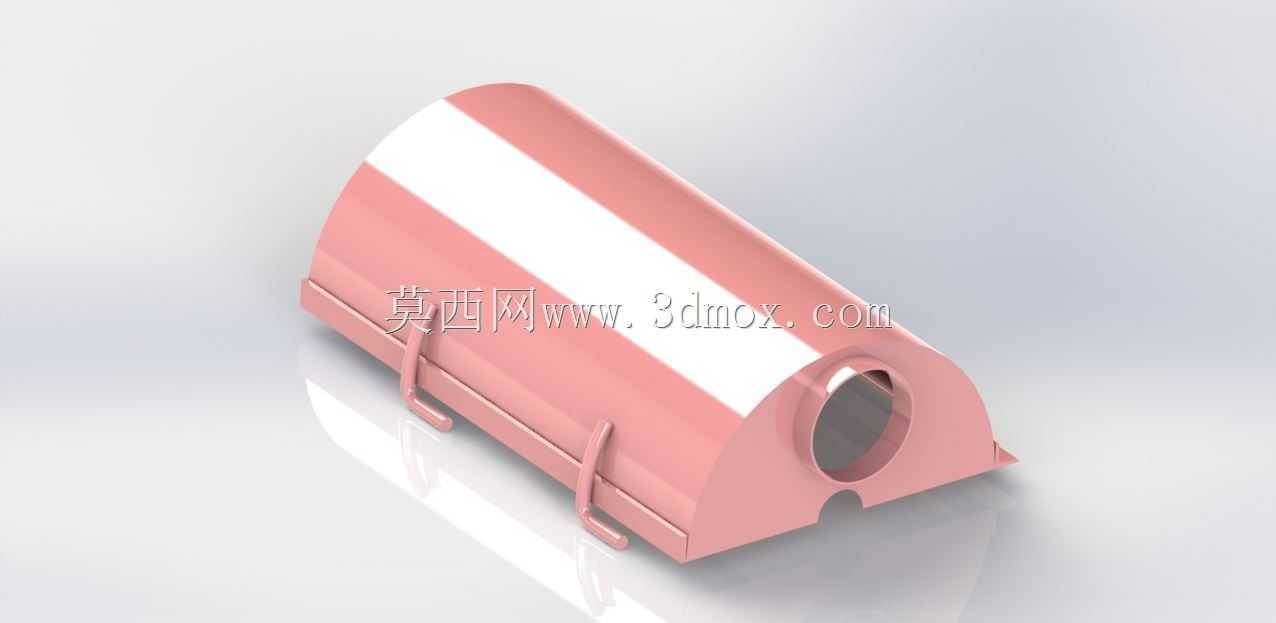

　　这款半拱形端盖构件，是应用于6s规格通讯线缆脱壳作业工装的端部防护与定位组件，在通讯线路施工、线束预处理工位中，承担脱壳器腔体端部封合、线缆穿入导向、内部构件防护的核心作用。日常作业场景里，通讯线束脱壳工序需要工装腔体保持半封闭状态，既预留线缆穿入的操作空间，又避免脱壳过程中碎屑飞溅、内部定位构件外露剐蹭操作人员，同时还要为脱壳刀具提供稳定的端部定位基准，这款端盖正是匹配这类工况需求设计的配套构件。从结构功能来看，构件整体采用半圆柱拱形构型，底部设置平直安装边，安装边上预留有嵌装定位槽，可直接卡入脱壳器主体的型材导轨槽内，无需额外打孔即可完成快速装配，安装边的厚度与槽位公差控制在0.1mm范围内，装配后不会出现晃动移位问题。

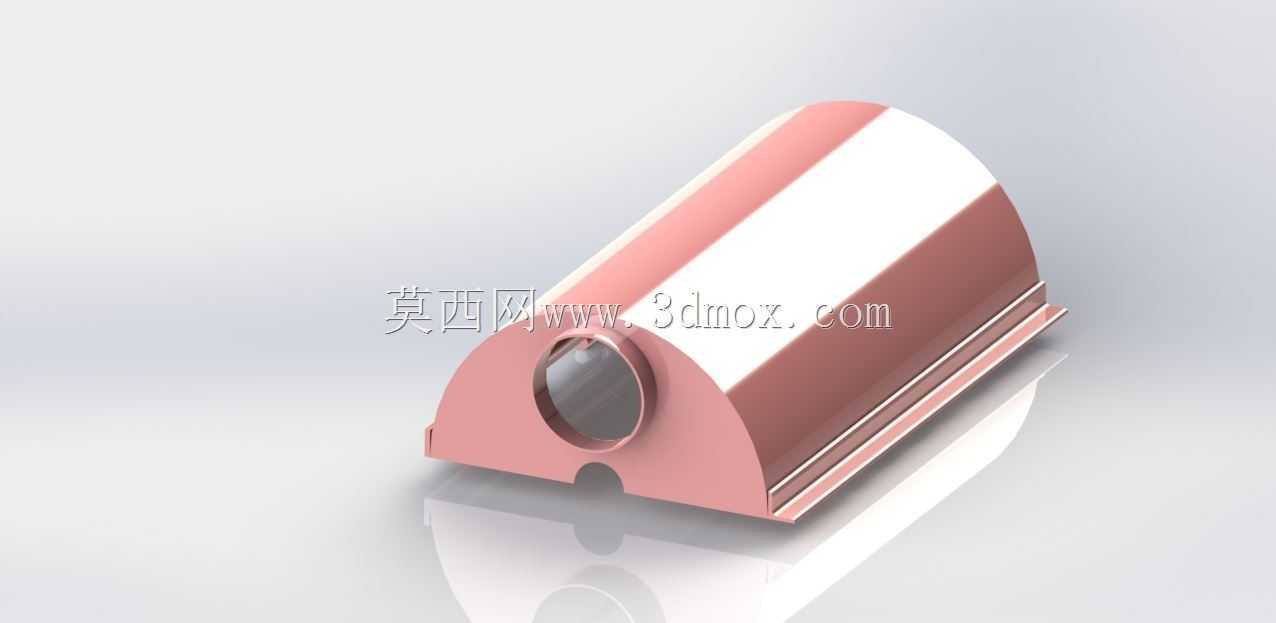

　　端盖端面开设的圆形通孔为线缆穿入口，孔口做了倒圆角处理，避免穿线时剐蹭线缆外护套，孔的内径匹配6s规格通讯线缆的最大外径，穿线时可起到初步扶正线缆的作用，让线缆能够精准对准脱壳器内部的切刀工位，减少偏斜导致的切伤线芯、护套剥离不完整的问题。端盖拱形顶面为光滑弧面，没有多余的凸起结构，一方面可以减少工装堆叠、搬运过程中的剐蹭磕碰，另一方面弧面结构的抗形变能力更强，在工装受到意外挤压时，拱形结构能够将外力分散到两侧安装边，避免端盖变形卡滞内部构件。设计过程中，首先结合脱壳器主体的型材截面尺寸确定端盖的整体外轮廓，保证端盖装配后与主体外表面齐平，没有突出的台阶，避免作业过程中勾挂线缆、工作服。

　　底部安装边的卡槽尺寸完全匹配脱壳器主体的铝型材导轨规格，卡槽内侧设置有微小的倒扣结构，卡入后可实现轴向定位，防止端盖沿工装轴向窜动。端面穿线孔的位置经过反复校核，孔的中心与脱壳器内部切刀的中心保持同轴度公差0.05mm以内，确保线缆穿入后能够直接进入切刀的切削中心，无需额外调整对位。端盖底部靠近安装边的位置设置有半圆形缺口，该缺口是为了匹配脱壳器内部的定位弹片预留的避让空间，弹片可从缺口处伸出，对穿入的线缆进行下部承托，避免线缆下垂导致切削深度不均。从安装边界来看，端盖总长度与脱壳器端部的安装位长度完全匹配，装配后端盖外端面与脱壳器主体端面齐平，不会突出于主体端面，也不会凹陷导致出现积尘缝隙。

　　拱形部分的半径与脱壳器主体的半圆柱腔体半径一致，装配后内壁平滑过渡，不会出现台阶阻碍脱壳后的护套碎屑排出。壁厚设计上，主体壁厚保持均匀，避免注塑或机加工过程中出现缩痕、变形问题，穿线孔位置的壁厚做了局部加厚处理，提升孔口的耐磨性能，长期穿线作业不会出现孔口磨损失圆的问题。实际应用中，这款端盖除了基础的封合防护作用，还可作为日常维护的快速拆卸端盖，需要清理脱壳器内部碎屑、更换切刀时，只需将端盖沿导轨滑出即可打开腔体，无需拆解整个工装，大幅提升工位维护效率。端盖表面做了阳极氧化处理，耐磨且不易生锈，适配车间多尘、偶尔接触切削液的作业环境，长期使用不会出现锈蚀卡滞的问题。结构设计上没有采用多余的复杂曲面，所有特征均为规则的拉伸、切除特征，加工工艺性好，无论是采用机加工还是注塑成型都能快速量产，单件加工成本低，适合作为工装易损件批量储备更换。
