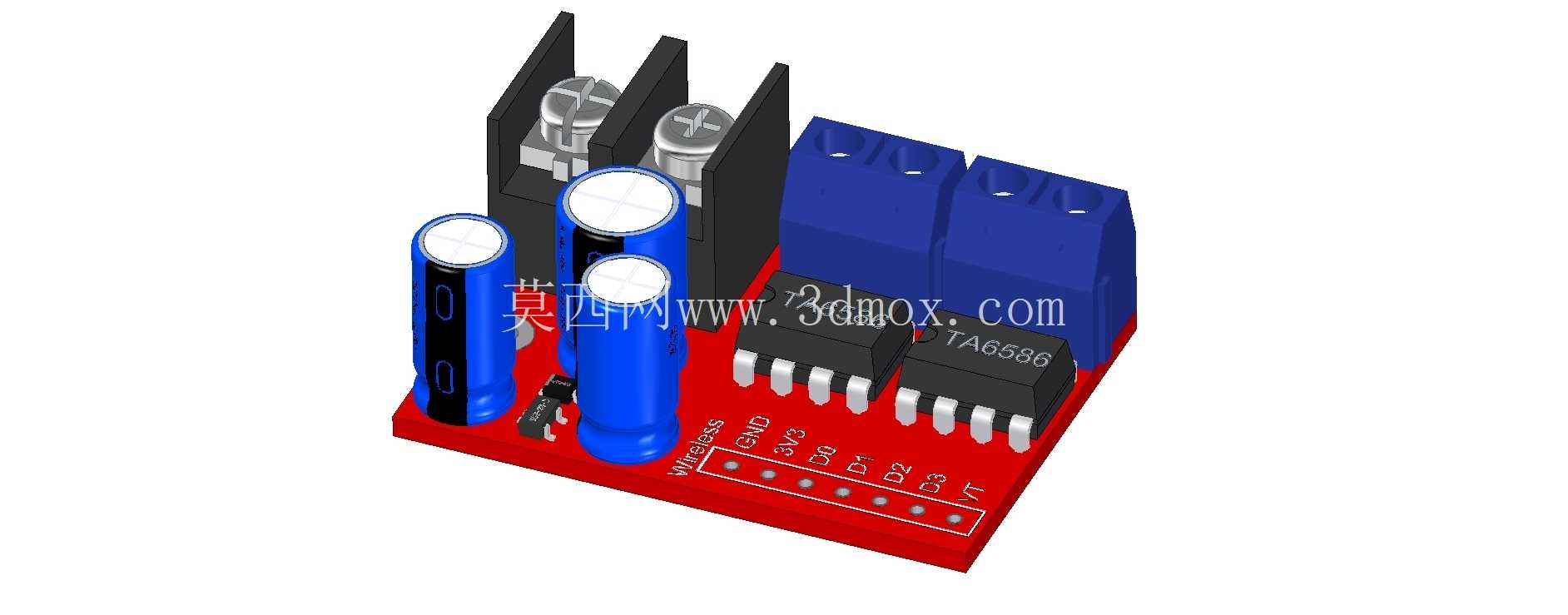

基于TA6586的双路H桥直流电机驱动模块

做小型移动机器人底盘、RC遥控模型改装或者DIY创客项目的时候，选对电机驱动模块往往能省掉不少后期调试的麻烦，这款基于TA6586芯片设计的双路H桥驱动模块，就是针对小功率直流电机驱动场景做的集成化方案。从实际应用场景来看，这类驱动模块最常出现在教育类机器人套件、桌面级小型智能车、学生竞赛项目的动力控制部分，也会被用在小型自动化装置的执行端驱动，比如自动投喂装置的出料电机控制、小型云台的俯仰转动驱动，只要是需要对两路直流电机做正反转切换、PWM调速的低压小功率场景，这款模块都能适配。

从功能特性上来说，模块单路持续输出电流可达5A，足够驱动常见的370、520系列小型直流减速电机，峰值电流承载能力可以应对电机启动瞬间的冲击电流，不会轻易触发过流锁死。板载的两颗大容量电解电容专门针对电机启停时的电源纹波做了吸收设计，避免电机转动时的电压波动反向串入控制回路，导致主控板复位或者信号采集出错。接线端子做了大电流适配设计，电源输入和电机输出端采用螺丝式接线柱，不用焊接就能牢固固定多股铜线，控制信号端采用标准2.54mm排针，可以直接插在面包板上或者用杜邦线连接主控板，适配arduino、树莓派等常用开源主控的IO口电平，不需要额外做电平转换。板载的状态指示灯可以直观显示每一路电机的工作状态，调试的时候不用额外接万用表测输出，看灯的亮灭就能快速判断信号是否正常送达。

从设计思路上看，这款模块走的是紧凑实用的路线，没有堆砌多余的功能，把H桥驱动必需的外围元件都做了板载集成，省去了用户自己搭H桥电路需要选配MOS管、栅极电阻、续流二极管的麻烦，也避免了手工焊接离散元件带来的参数不一致问题。PCB布局上把大电流回路和信号控制回路做了分区，功率部分的走线做了加宽加锡处理，降低大电流通过时的线路压降，信号部分的走线远离功率回路，减少电机工作时的电磁干扰对控制信号的影响。电容、接线柱这类较高的元件都布置在PCB边缘，芯片等低矮元件放在中间，既方便焊接组装，也能在多模块堆叠安装的时候避免元件干涉。

关于安装边界和外形尺寸，这款模块采用矩形PCB布局，安装孔位按照通用创客模块的标准间距设置，可以直接固定在常见的亚克力小车底盘、3D打印的安装支架上，不需要额外做转接板。模块整体高度由最高的电解电容决定，安装时需要在电容上方预留至少5mm的散热空间，避免电容贴在其他结构件上影响散热。接线方向全部朝向PCB外侧，接线完成后导线不会从模块上方走线，不会和上层安装的其他模块产生干涉。模块的电源输入范围覆盖常见的锂电池供电电压，从6V到12V都能正常工作，适配2S锂电池、3节串联18650电池组等常用供电方案，不需要额外搭配调压模块给驱动单独供电。实际选型的时候需要注意，这款模块是针对小功率直流电机设计的，不适合驱动额定电流超过5A的大功率电机，连续大负载工作的时候建议在芯片表面粘贴小型散热片，提升长时间工作的稳定性。
