CCHX2015燃油动力核心机组结构设计

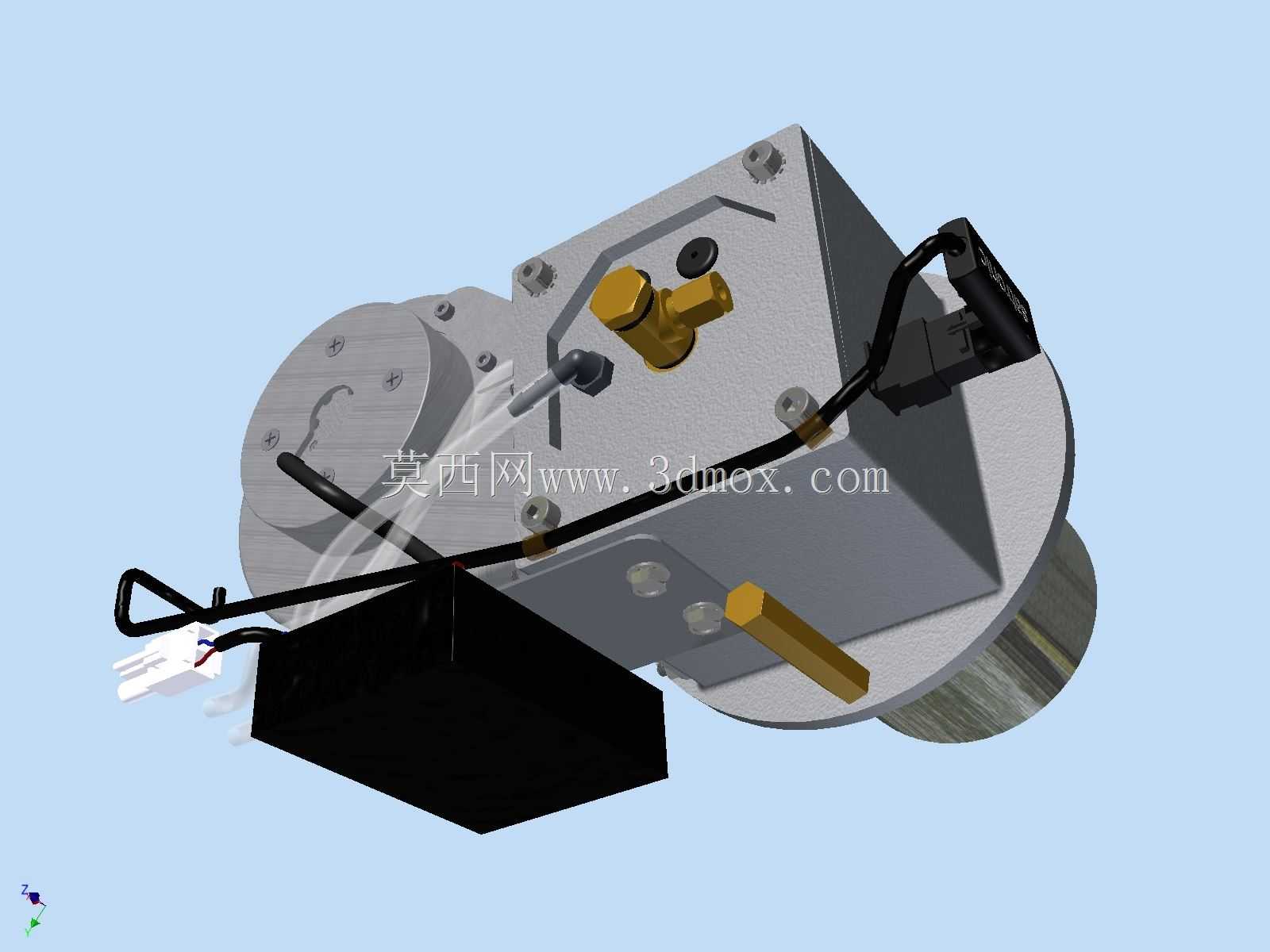

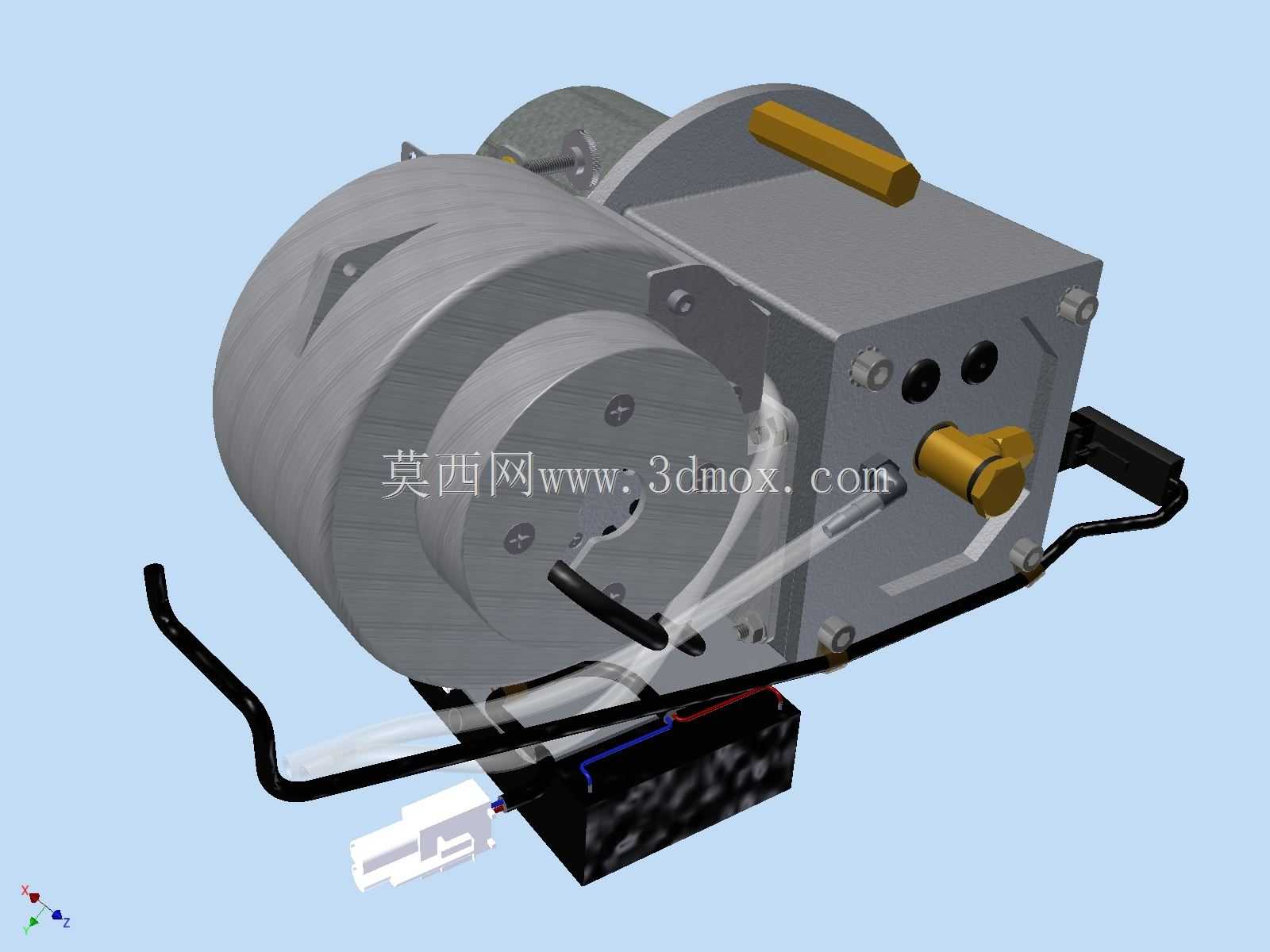

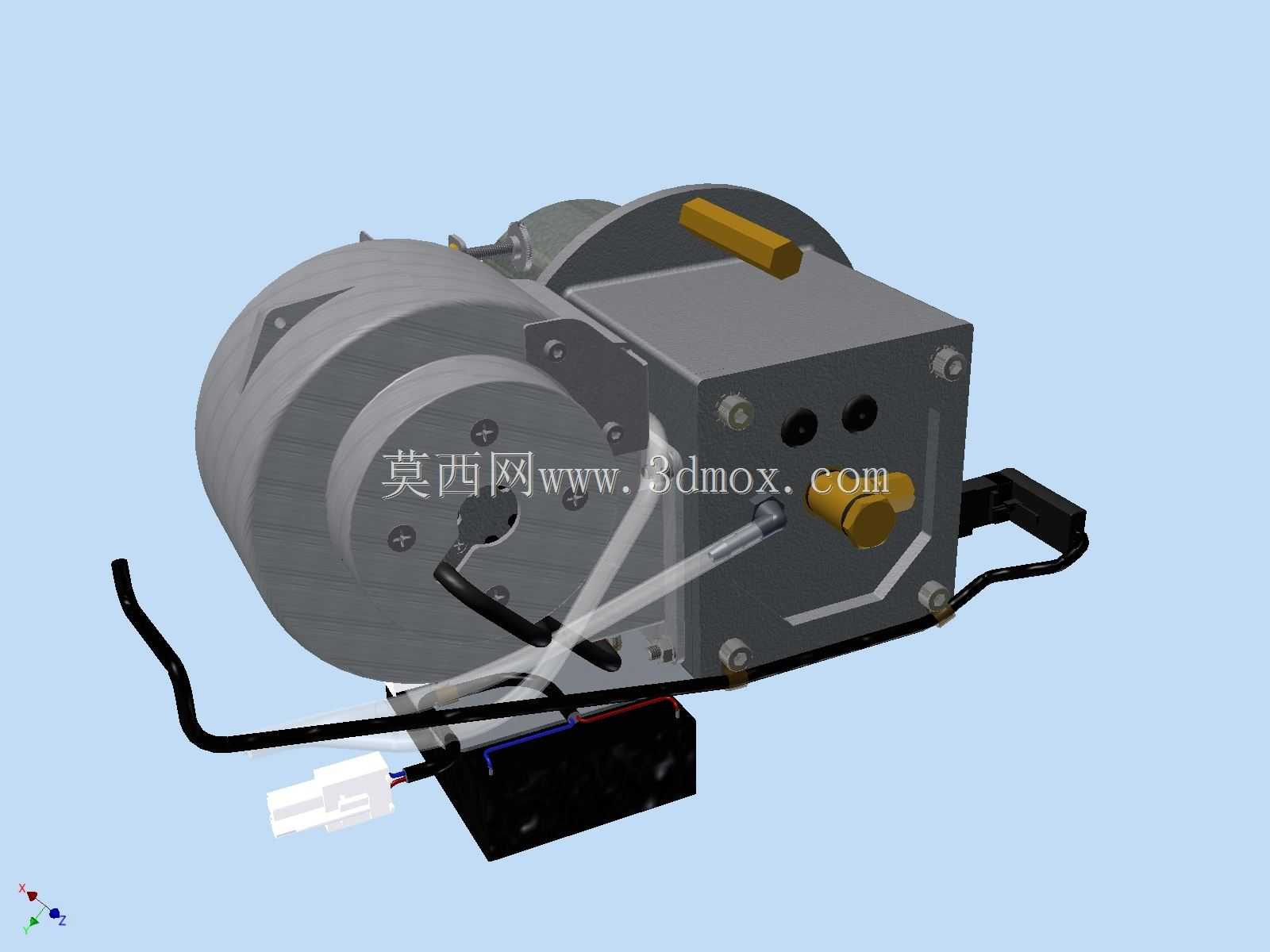

在小型燃油动力配套场景中，这类核心机组常作为独立动力输出单元，适配小型便携发电设备、野外作业动力源、小型特种作业载具的动力供给需求，区别于传统集成式动力总成，该机组将动力发生、输出转接、线束接驳、安装固定结构做了高度集成化设计，能大幅缩减下游配套设备的整机布局空间，减少配套厂商的二次结构设计工作量。从实际功能落地角度看，机组左侧的大直径轮式结构为动力输出端的惯性储能部件，能在燃油做功冲程间隙维持输出转速的稳定性，降低动力输出的脉动冲击，避免外接负载出现转速波动导致的作业精度下降；右侧的方形箱体为机组的控制与油路集成模块，表面预留的两个接口为油路排气与工况检测接口，侧面伸出的金色轴件为手动操控的应急油路控制部件，在电路系统出现异常时可手动切断燃油供给，保障设备使用安全。设计阶段优先考虑了复杂工况下的安装适配性，底部的黑色安装基座预留了四个对称的固定安装孔位，可直接通过螺栓固定在配套设备的安装机架上，不需要额外设计转接支架；基座上方的走线槽将机组的信号线束、供电线束做了分层排布，避免线束与高温部件接触出现老化破损，外接的线束接头做了防呆设计，现场装配时不会出现接反的问题。外形布局上，机组整体采用偏置式结构设计，将重量较大的惯性轮布置在左侧，控制箱体布置在右侧，整体重心落在安装基座的中心区域，设备运行时的振动幅度能控制在较小范围，不需要额外加装大重量的减震配重块；外露的管路采用硬管加柔性接头的组合设计，硬管负责固定管路走向，柔性接头抵消设备运行时的振动位移，避免长期运行后管路出现疲劳开裂。从结构细节来看，各个部件的连接法兰面都预留了密封件安装槽，装配时加装耐油密封垫即可满足燃油、润滑油路的密封要求，不需要额外涂覆密封胶，后期维护拆解时的清理工作量更小；侧面伸出的黑色部件为接线端子防护壳，能避免野外作业时雨水、灰尘进入接线位置造成接触不良，适配多粉尘、高湿度的野外作业环境。这类集成式核心机组的设计思路，本质是把原本分散布置的动力、控制、输出部件做模块化整合，下游应用厂商不需要单独对每个子部件做布局设计，只需要预留对应的安装空间与接口，就能快速完成整套动力系统的搭载，大幅缩短配套设备的研发周期，也能降低不同厂商装配时的工艺差异带来的质量不稳定问题。
