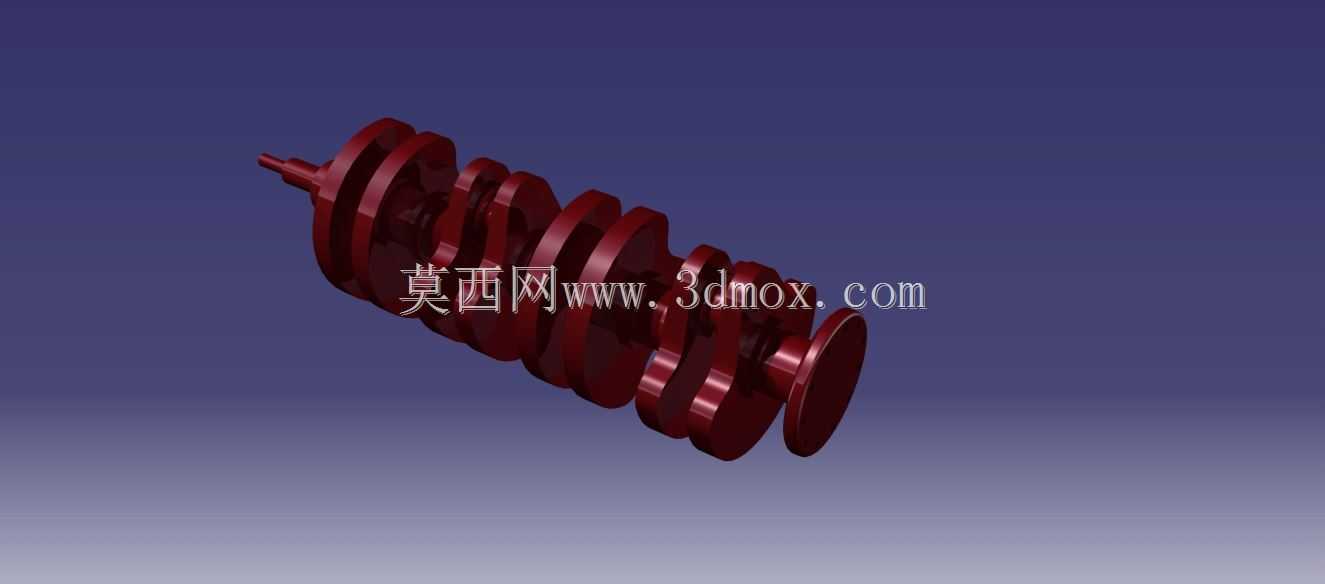

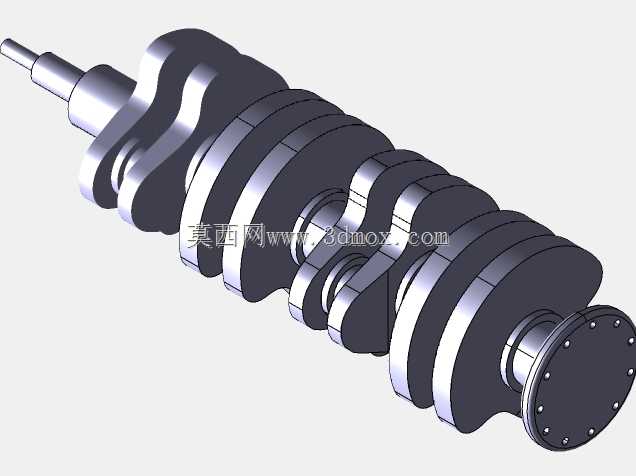

四缸发动机曲轴结构三维设计作品

在乘用车动力总成的结构设计环节，曲轴作为核心运动转换部件，其结构合理性直接决定整机的运转平顺性与服役寿命，本次完成的四缸发动机曲轴结构设计，完全围绕直列四缸机型的实际工况展开。从实际应用场景来看，这类曲轴主要适配1.2L-2.0L排量的民用直列四缸汽油发动机，覆盖家用轿车、城市SUV等主流乘用车型的动力配置需求，工作过程中需要承接四个活塞连杆组传递的交变爆发压力，将活塞的往复直线运动转换为定轴旋转运动，向外输出扭矩驱动传动系统，同时还要驱动配气机构、机油泵、水泵等发动机附属总成运转。设计过程中首先明确了安装边界约束：曲轴整体沿缸体曲轴箱的主轴承座孔轴线布置，主轴颈直径、连杆轴颈偏心距（即曲柄半径）完全匹配目标机型的缸径、行程参数，全轴共设置五道主轴颈支撑，对应直列四缸缸体的主轴承座分布位置，两端分别预留前端轮系安装轴段、后端飞轮连接法兰结构，轴向定位尺寸严格匹配缸体曲轴箱的轴向安装空间，避免与缸体、油底壳、正时罩壳等周边部件发生运动干涉。结构功能设计上，每一组曲柄臂都对应一个气缸的连杆安装位，四个连杆轴颈按照1-3-4-2的点火间隔角错开180度布置，保证各缸做功冲程交替均匀，降低整机运转的振动冲击；曲柄臂与轴颈的过渡位置全部采用圆角滚压强化的结构设计，抵消交变载荷下的应力集中问题，轴颈表面预留表面淬火处理的工艺余量，满足高转速下的耐磨性能要求；平衡块与曲柄臂集成设计，每一组曲柄臂对应配置平衡重，精准抵消活塞连杆组往复运动、曲轴自身旋转运动产生的一阶、二阶惯性力，减少发动机运转过程中的整机振动，降低主轴承座的载荷冲击。外形结构上，曲轴前端轴段设计有键槽与螺纹结构，用于安装正时齿轮、曲轴皮带轮、扭转减振器等部件，后端法兰设置定位销孔与螺栓孔，用于飞轮总成的同轴定位与紧固，全轴的润滑油道采用斜向贯通设计，从主轴承座引入的压力机油可通过内部油道直达连杆轴颈表面，为连杆轴承提供持续的压力润滑，避免高转速工况下出现轴瓦烧蚀问题。整个建模过程完全遵循实际机加工工艺逻辑，所有结构尺寸都可以直接对接工艺设计环节，为后续的有限元强度校核、动力学仿真分析、样机试制提供精准的三维数模基础，也可作为同类型曲轴结构改型设计的参考基准，帮助设计人员快速完成结构参数调整与匹配验证。
