V6发动机侧盖结构设计方案

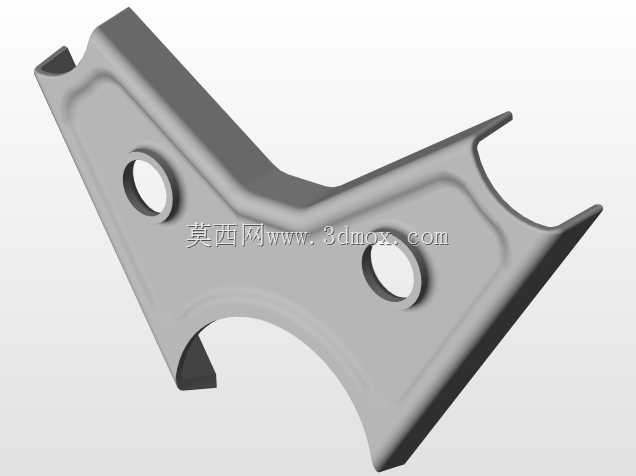

在乘用车V型六缸动力总成的布局中，发动机侧盖是承担密封、防护与附属部件安装载体功能的核心外围结构件，其设计合理性直接影响动力总成的NVH表现、维护便利性与长期运行可靠性。从实际装车场景来看，该侧盖安装于V6发动机缸体的侧部安装面，覆盖正时传动机构或缸体侧部的油道、气道开口区域，同时为机油加注口、传感器线束固定座、附属管路支架提供集成安装位，避免外置部件零散布置带来的干涉风险。设计阶段首先要匹配缸体侧部的安装边界，所有安装孔位的位置度公差需控制在±0.1mm范围内，确保与缸体结合面的密封胶条压缩量均匀，不会出现局部密封压力不足导致的渗油问题，结合面的平面度公差需达到0.05mm以内，避免长期受发动机冷热交变应力影响出现密封失效。侧盖的外形轮廓需要避让周边的发动机悬置支架、空调压缩机安装位、转向助力管路的走形空间，在靠近排气歧管的一侧，结构上做了局部加厚的隔热加强筋，既可以阻隔排气侧的高温辐射传递到侧盖外部的线束与管路，也能提升侧盖自身的结构刚性，降低发动机运行过程中侧盖产生的共振噪声。壁厚设计上采用了渐变式的壁厚分布，安装孔位周边壁厚加厚至4mm，主体区域壁厚保持2.5mm，在保证结构强度的前提下尽可能降低部件自重，减少动力总成的整体簧上质量。侧盖内侧设计有导流挡油筋，能够将正时链条飞溅的机油导流回油底壳，避免机油在侧盖内部局部淤积，同时挡油筋的走向经过优化，不会对正时链条的运行轨迹产生干涉，也不会在机油回流过程中产生额外的搅动阻力。安装点位的布局充分考虑了售后维护的便利性，日常检修需要拆卸的传感器、管路对应的安装位都预留了足够的工具操作空间，不需要拆卸周边大体积附属部件即可完成侧盖的拆装作业，大幅降低后期维护的工时成本。在结构强度校核阶段，针对发动机运行过程中的振动载荷、冷热交变带来的热应力、密封面的压紧载荷做了多工况仿真验证，确保在-40℃到120℃的工作温度区间内，侧盖不会出现应力集中导致的开裂问题，所有加强筋的转角位置都做了R2以上的圆角过渡，避免应力集中点的出现。侧盖的外表面轮廓做了流线型的过渡处理，既可以优化发动机舱内的空气流场，帮助动力总成散热，也能避免棱角结构在装配过程中划伤周边的线束与管路。
