西格绍尔P320RX适配Holosun509T瞄准镜安装支架

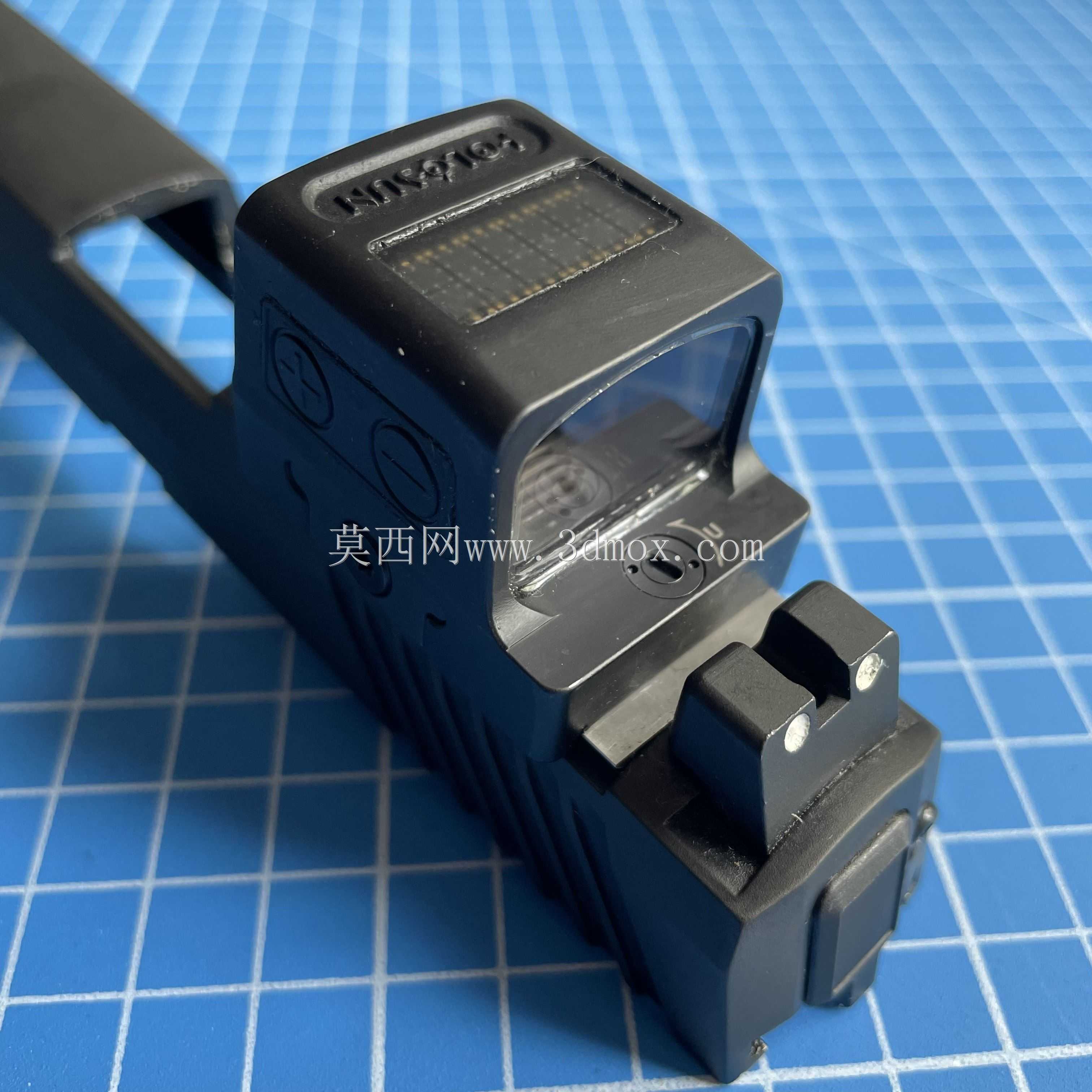

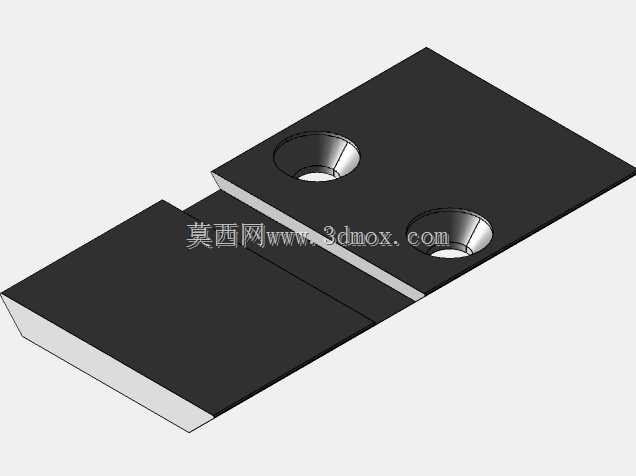

这款转接安装板主要面向轻武器战术改装场景，核心作用是实现Holosun 509T红点瞄准镜与Sig Sauer P320 RX系列手枪套筒切割位的刚性连接，解决不同规格瞄准镜与原厂套筒安装位不匹配的适配问题，是战术射击场景下瞄准系统改装的核心连接部件。从实际使用需求出发，这类支架首先要保证连接刚性，射击过程中套筒往复运动产生的高频振动、后坐冲击不能让支架产生位移或形变，否则会直接导致瞄准点偏移，影响射击精度，因此设计阶段优先考虑安装贴合度与固定强度。结构上采用平板式分体适配结构，板体上设置两个沉头安装孔，对应weaver规格3-48号固定螺钉，沉孔设计可以让螺钉头部完全埋入板体平面，不会突出干涉瞄准镜底部安装面，保证瞄准镜与支架上表面完全贴合，避免出现安装间隙导致的瞄准误差。支架的下表面轮廓完全匹配P320 RX套筒的罗密欧1号切割位轮廓，安装时可以直接嵌入原厂切割槽内，不需要额外对套筒进行打磨修改，定位边界完全贴合原厂切割尺寸，安装后板体与套筒表面齐平，不会突出套筒轮廓影响枪械携行或操作。设计过程中充分考虑加工可行性，既可以采用实心钢片通过铣削加工成型，也适配金属3D打印工艺，采用316L不锈钢材料打印即可满足强度要求，加工时只需要保证两个安装孔的位置度、上下安装面的平面度以及下表面定位轮廓的尺寸精度，就能满足安装使用要求。安装时先将支架嵌入套筒的罗密欧1号切割定位槽，确认贴合无晃动后，拧入两颗3-48规格的沉头螺钉完成支架与套筒的固定，再将Holosun 509T瞄准镜通过自身配套的固定结构安装在支架上表面，即可完成整套瞄准系统的改装，整个安装过程不需要额外定制非标紧固件，全部采用通用规格螺钉，后期维护更换也十分方便。这类转接支架的核心设计难点在于平衡安装强度与外形尺寸，板体厚度控制在刚好满足沉头螺钉安装深度的最小值，避免过度增加套筒高度导致瞄准线过高，影响射击时的据枪姿态，同时板体边缘做倒角处理，避免尖锐边角在操作过程中勾挂衣物或装具，适配日常携行、战术训练、竞技射击等多种使用场景的需求。
