异形轮廓槽式间歇传动凸轮结构

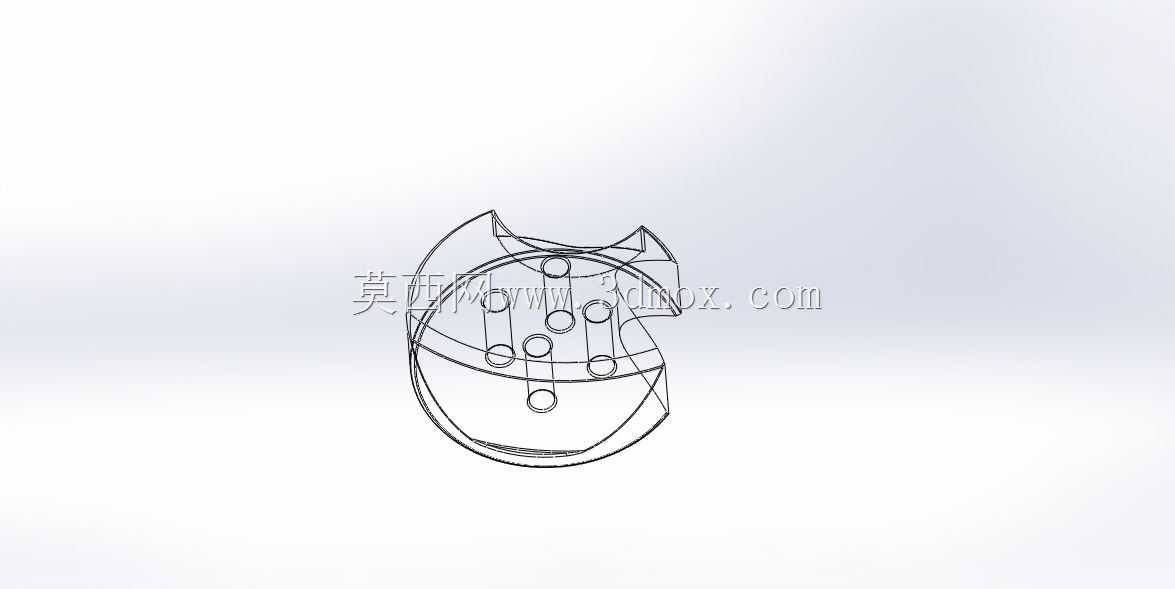

这类带异形轮廓与定位槽的凸轮结构，常应用在轻工包装、自动送料工位的间歇传动链路中，替代传统槽轮机构实现更柔性的从动件运动轨迹控制，可根据工位节拍需求定制升程、回程段的运动曲线，减少从动件启停阶段的刚性冲击，适配中低速自动化生产线的工位转位、物料推送动作需求。从结构设计逻辑来看，该凸轮采用盘式基体叠加异形周向轮廓的布局，基体上均匀分布的多组通孔为安装定位孔，可直接通过螺栓与设备的输入转轴端盖锁紧固定，安装时需保证凸轮基准端面与转轴轴线的垂直度公差控制在0.02mm以内，避免运转过程中出现轮廓面偏磨、从动件跳动超差的问题。周向轮廓的曲线段经过运动学仿真优化，不同弧段对应从动件的停歇、升程、回程动作，停歇段的轮廓圆弧与转轴同轴，可保证从动件在工位停留阶段无位移窜动，满足装配、检测工位的定位精度要求；轮廓过渡段采用修正等速运动曲线，相比纯等速曲线可将从动件的最大加速度降低30%左右，有效减少运转过程中的振动与噪音。凸轮上开设的多组径向定位槽，可配合带滚轮的从动拨销实现间歇分度动作，相比传统端面凸轮，该结构的从动件受力方向沿盘式基体径向排布，轴向占用空间更小，可适配安装空间局促的紧凑型自动化设备，安装边界需预留至少15mm的径向间隙，避免从动件摆臂运转过程中与周边护板、管线产生干涉。实际应用中，该类凸轮常搭配滚针轴承式从动滚轮使用，将轮廓面的滑动摩擦转换为滚动摩擦，降低接触面磨损速率，延长零件使用寿命；轮廓面的加工需采用数控铣削后做表面淬火处理，硬度达到HRC45-50即可满足中低速工况的耐磨需求，无需做后续磨削工序即可达到轮廓度公差要求，兼顾加工成本与使用性能。在设备选型匹配时，需先核对凸轮的基圆直径、升程量与设备从动件的行程要求匹配，同时确认停歇段的弧长对应的工位停留角度，是否满足工位动作的节拍需求，避免出现工位未完成动作凸轮已进入驱动段的问题；安装完成后需手动盘车验证全行程无卡滞，再进行空载试运转，确认从动件动作无异常冲击后再带负载运行。
